Модуль IOM-AI8AO4

Голосов: 1
Документация:
Паспорт(219.32 КБ)
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

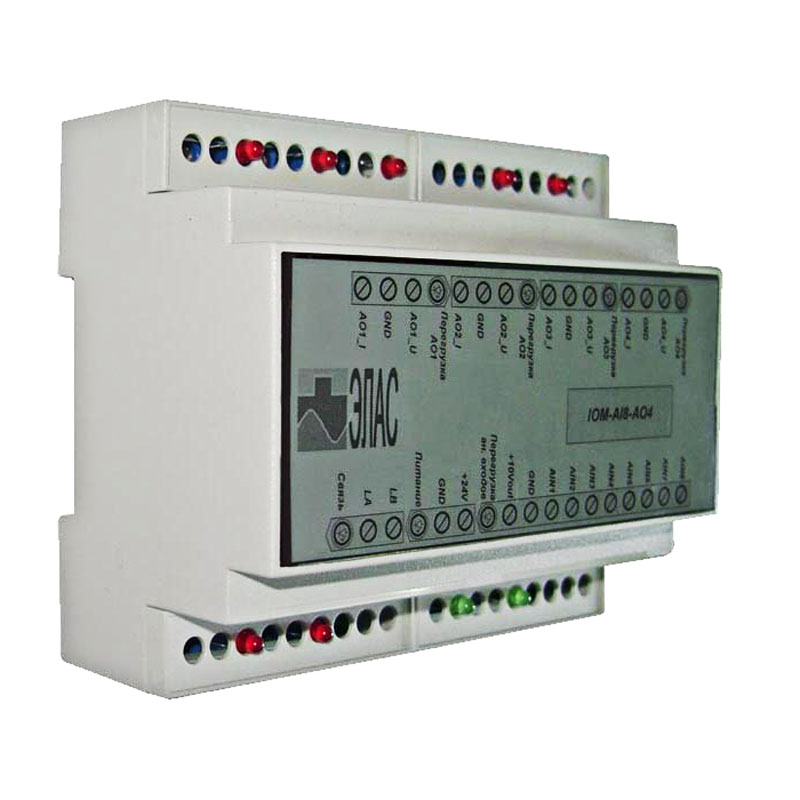

Модуль расширения IOM-AI8AO4 применяется для увеличения точного числа аналоговых видов входов и аналоговых типов выходов. К устройству может подключаться до 8 аналоговых датчиков, с напряжением на выходе до 10 В, или током -0 – 20mA\4-20 mA.

Устройство и работа модуля IOM-AI8AO4

Прибор осуществляет, отдельно для каждого входа, масштабирование, фильтрацию и прореживание входящих сигналов. Значения для частоты выборки, уровень фильтрации, и значения масштабирования входящих сигналов задаются отдельно для каждого выхода.

Для устранения начального сдвига неточностей аналоговых выходов может производиться калибровка. Для проведения калибровки на соответствующие выходы А11-А18 требуется подать напряжение, соответствующее минимальному значению – соединить все выходы с «землей» - GND., после этого подается команда на запись минимального сигнала - Holding Registers. После этого на те же выходы осуществляется подача напряжения максимальной величины –соединить все выходы с +10Vout.  И подается команда на запись максимального сигнала -  Holding Registers. Калибрация может проводиться как для отдельного входа, так и для всех входов одновременно.

 Для организации связи, а также передачи данных о состоянии датчиков, и режиме работы модуля используется интерфейс Modbus RTU, работающий в режиме - Slave. В случае если на протяжении заданного времени, не поступает Modbus запросов, то выходы могут переходить в режим - AOx. Нет связи. Периоды ожидания запросов могут находиться в промежутке от 10 до 655350 мс.

Характеристики

Конструктивно, прибор состоит из электронного модуля, заключенного в пластмассовый корпус с выведенными контактами, и сигнальными светодиодами, на лицевой панели.

Список важных параметров для работы:

№ п\п

Характеристика

Значение

1

Питающее напряжение, В

24

2

Максимальный рабочий ток, mA

200

3

Максимальный ток входа +10 В, mA

100

4

Разрядность АЦП, бит

10

5

Разрядность ЦАП, бит

10

6

Гальваническая развязка RS485

Есть

7

Гальваническая развязка контроллер –вход, выход

нет

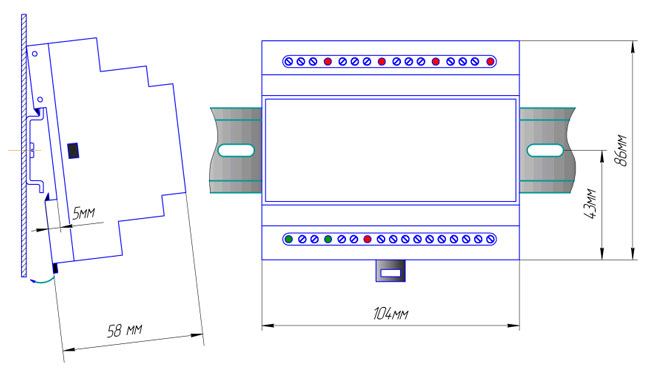

Размеры модуля IOM-AI8AO4

Габариты модуля

Задание сетевого адреса модуля может осуществляться с помощью комбинации переключателей, расположенных на основной плате устройства.

Предустановленные настройки связи:

  • Скорость передачи информации – 19200 бит\с.
  • Паритет – четный.
  • Стоп бит – 1.

Комплектация

В комплект поставки устройства входит:

  • Модуль расширения IOM-AI8AO4.
  • Паспорт прибора.
