Модуль IOM-DI8RO8

Модуль расширения IOM-DI8RO8 используется для увеличения количества дискретных входов и выходов. Имеется возможность подключения восьми датчиков типа - сухой контакт, также прибор оснащен 8 релейными выходами для подключения нагрузки с максимальным током до 5 А.

Устройство и работа IOM-DI8RO8

Для осуществления связи, а также - считывания текущего состояния входов, установки выходов и данных о состоянии модуля, используется интерфейс RS485, совместно с протоколом передачи данных - Modbus RTU работающим в режиме – Slave.

В качестве средства контроля за режимом работы прибора, используются световые индикаторы, расположенные на лицевой панели устройства:

  • Питание – данный индикатор загорается при подаче питающего напряжения – 24 В.
  • Связь – мигание индикатор указывает на ответ устройства, на входящий Modbus запрос.
  • DI1-DI8 – свечение, соответствующего номеру, индикатора сигнализирует о замыкании контакта на общий контакт.
  • DO1-DO8 – наблюдается свечение индикатора, в случае включения соответствующего дискретного входа.

Прибор может использоваться в качестве ведомого компонента, при построении систем автоматики и сигнализации, а высокая скорость передачи данных позволит осуществлять контроль за необходимым количеством устройств в режиме реального времени.

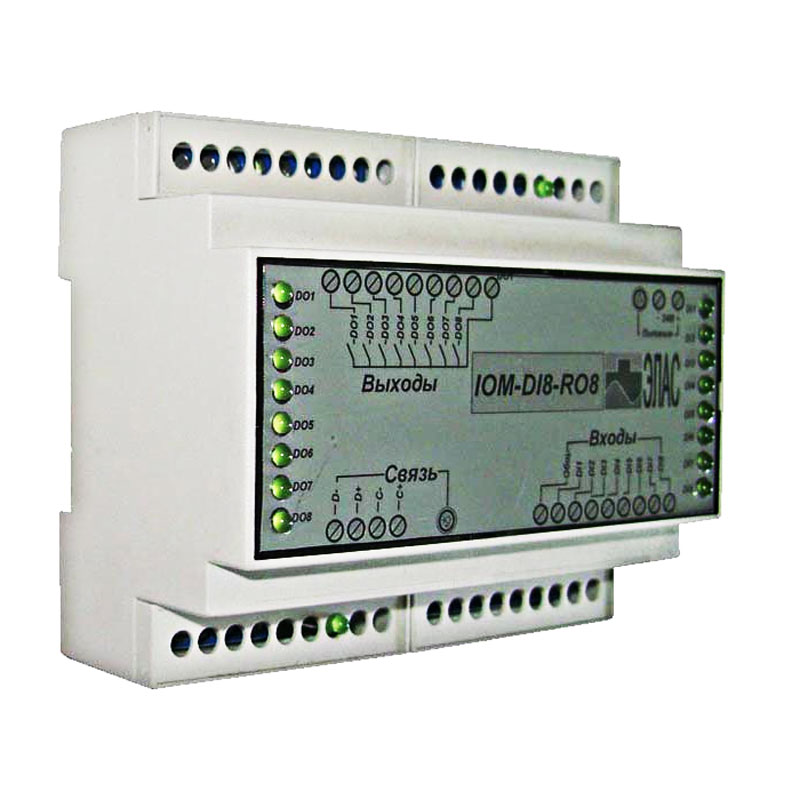

Конструктивно прибор представляет собой пластмассовый корпус с распложенными внутри электронными элементами. На лицевую панель устройства выведены светодиоды, сигнализирующие о режимах работы прибора.

№ п\п

Характеристика

Параметр

1

Питающее напряжение, В

24

2

Максимальный ток, mA

200

3

Максимальное коммутируемое напряжение дискретного входа:



Постоянное

30



Переменное

250

4

Наибольший коммутируемый ток дискретного входа, А

5

5

Гальваническая развязка RS485

Есть

6

Гальваническая развязка контроллер – канал и канал – канал

Нет

Габариты модуля

Размеры модуля

Устройство не является влаго и пылезащищенным.

Сетевой адрес устройства задается переключателями, которые расположены на плате подачи питания. Для доступа к переключателям необходимо снять крышку прибора.

Настройки связи, установленные заводом производителем:

  • Скорость передачи информации – 19200 бит\с.
  • Паритет – четного типа.
  • Количество стоп бит – один.

В комплект поставки модуля входит:

  • Модуль расширения IOM-DI8RO8.
  • Паспорт устройства.
