Модуль IOM-PWM8

Голосов: 1
Документация:
Паспорт(221.43 КБ)
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль расширения IOM-PWM8 используется для управления частотой вращения различными технологическими приводами, вентиляторами и другими устройствами, для управления используется модулированный сигнал – ШИМ.

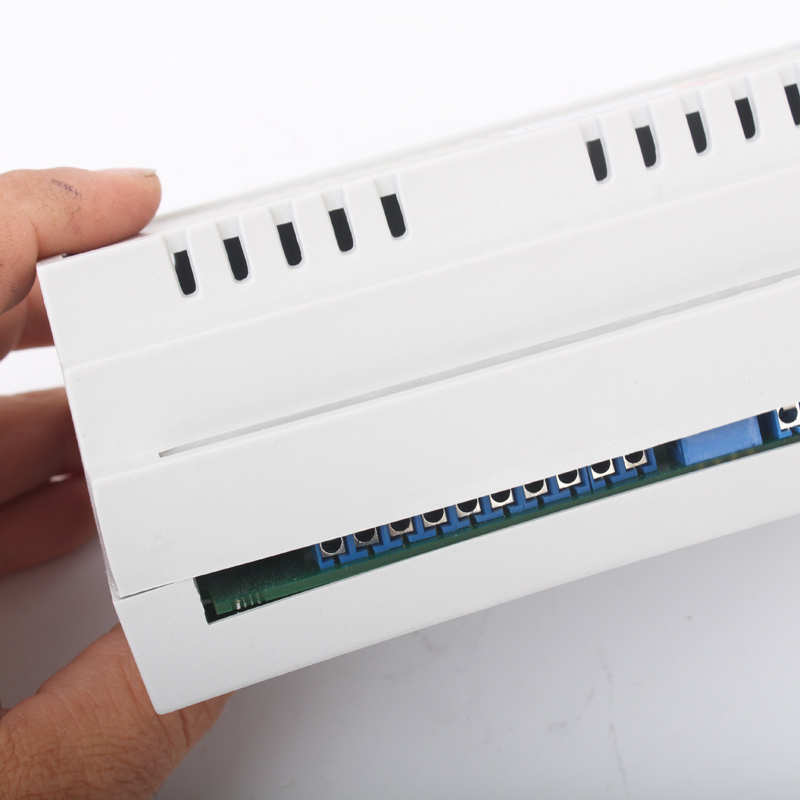

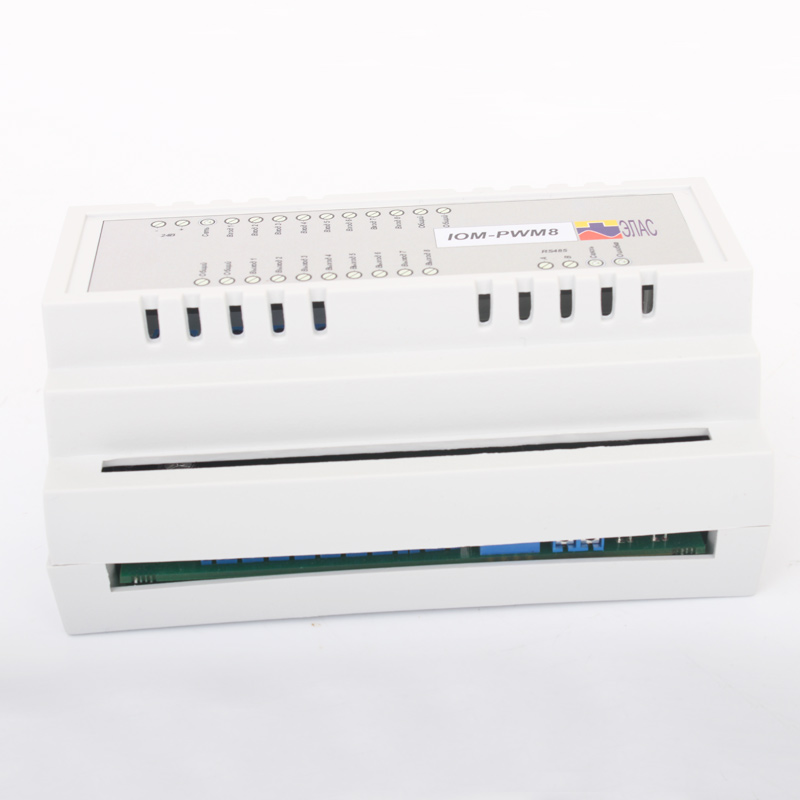

Электронная част прибора заключена в пластмассовый корпус, на лицевую панель которого выведены индикаторы режима работы, а также с верхней и нижней стороны устройства выведены контакты подключения контролируемых устройств.

Устройство и работа IOM-PWM8

Для управления подключенными, к модулю, устройствами используется сигнал с широтно – импульсной модуляцией, подсчет частоты вращения происходит с помощью счетчика импульсов, подключенного к датчику вращения. Количество оборотов определяется исходя из количества импульсов, потупивших на вход прибора, за определенный, строго заданный, период времени. Периоды измерения могут составлять – 100, 500 или 100 мс. В случае отсутствия запросов, в течении заданного количества времени, может происходить переход на заданный уровень ШИМ.

Данные об измеренных величинах, от счетчиков и управляющий сигнал, передаются посредством интерфейса RS485, с помощью протокола - Modbus RTU, работающего в режиме – Slave.

Прибор не является пыле- и влагозащищенным.

Устройство имеет возможность задавать частоту управляющего сигнала и уровень модуляции, в заданных пределах, отдельно для каждого выхода. Также допускается инвертирование ШИМ входа, для каждого канала в отдельности.

Для задания сетевого адреса устройства используются переключатели, расположенные на основной плате устройства. Задание адреса происходит при подаче питания.

Настройки связи, установленные заводом производителем:

  • Скорость, которая идет при передаче информации – размер 19 200 бит\с.
  • Четный Паритет.
  • Одна стоп бита.

Характеристики

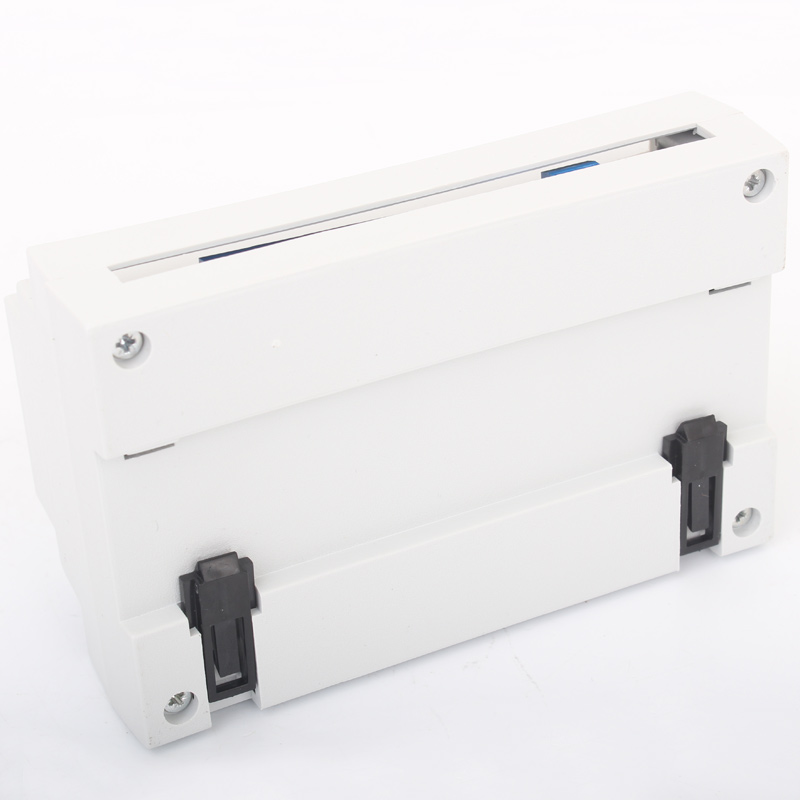

Прибор оборудован зажимом для крепления на DIN – рейку.

№ п\п

Характеристика

Значение

1

Питающее напряжение, В

24

2

Максимальный рабочий ток, mА

200

3

Частота ШИМ, Гц

500-32000

4

Рабочий уровень модуляции, %

0-100

5

Максимальная частота на входе счетчика, Гц

32000

6

Максимальное напряжение на входе счетчика, В

50

7

Гальваническая развязка, RS485

Есть

8

Гальваническая развязка контроллер – вход, выход.

Нет

Схемы

Габариты модуля IOM-PWM8

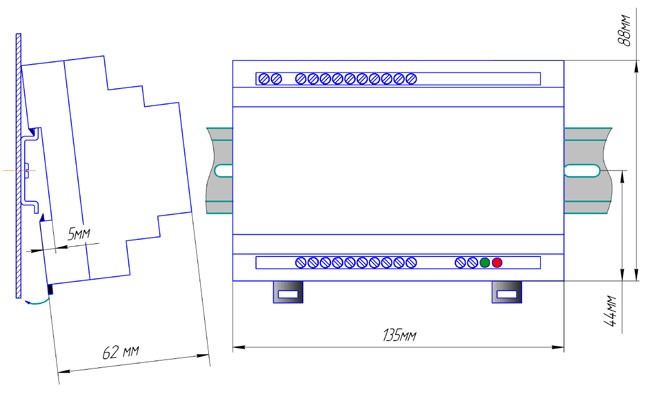

Рис.1 Схема габаритных и присоединительных размеров модуля IOM-PWM8

Комплектация

Конечному потребителю устройство поставляется в следующей комплектации:

  • Паспорт прибора.
  • Модуль расширения - IOM-PWM8.
