Контроллер Euroster 12

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контроллер Euroster 12 используется для управления работой 3-х устройств в системе отопления.

Устройство и принцип действия

Euroster 12 является универсальным контроллером предназначенным для обслуживания отопительной системы. Он имеет три, независимо действующих, управляющих (релейных) выхода. На основании измеренных температур или временно, контроллер включает и выключает реле каждого выхода. Любая конфигурация позволяет приспособить контроллер к нуждам большинства отопительных систем. Каждый выход контроллера может быть установлен для работы с:

  • насосом контура центрального отопления (Ц.О.)
  • зарядным насосом бойлера горячего водоснабжения (ГВС)
  • циркуляционным насосом контура ГВС
  • насосом «теплого пола»
  • воздуходувкой (отсутствие регуляции частоты вращения)
  • любым устройством (режим термостата, временной работы).

На дисплее отображается следующая информация:

  • конфигурация выходов контроллера
  • текущие и заданные температуры отдельных выходов
  • текущая температура подачи отопительной системы
  • включенные устройства
  • время и дата
  • состояние контроллера (Анти-Стоп, дезинфекция, отопительный сезон ЗИМА/ ЛЕТО, аварийные сигналы и др.).

Характеристики

Параметры Значения
Управляемое оборудование насосы и другие устройства в отопительных системах
Электропитание 230 В, 50 Гц
Максимальная нагрузка каждого выхода 1 A 230 В 50 Гц
Максимальная потребляемая мощность контроллера 3 Вт
Диапазон измеряемой температуры от -5ºC до +100ºC
Диапазон регулировки температуры режим Ц.О.от +10ºC до +90ºC
режим ГВС: от +30ºC до +95ºC
режим Циркуляция: от +20ºC до +70ºC
режим Пол: от +10ºC до +60ºC
режим Воздуходувка: от +15ºC до +85ºC
режим Термостат: от 0ºC до +99ºC
Точность регулировки температуры 1ºC
Диапазон гистерезиса 2ºC - 10ºC
Визуальная индикация ЖК-дисплей с подсветкой
Рабочая температура от +5ºC до +40ºC
Температура хранения от 0ºC до +50ºC
Степень защиты корпуса IP 40
Цвет черный
Способ монтажа настенный
Вес контроллера 0,84 кг
Нормы, сертификаты соответствие директивам EMC, LVD и RoHS
Гарантийный срок 2 года
Размеры (шир./ выс./ глуб.) 150/90/52 мм
Сетевая защита плавкий инерционный предохранитель WTA-T4A (внутри контроллера)

Схемы

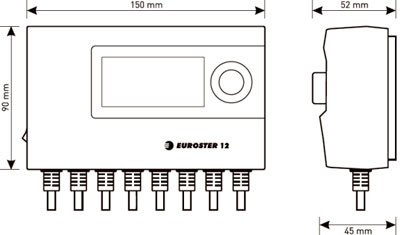

Рис.1. Габаритный чертеж контроллера Euroster 12

Рис.1. Габаритный чертеж контроллера Euroster 12

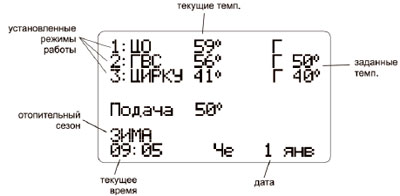

Рис.2. Значение символов отображаемых на дисплее контроллера

Рис.2. Значение символов отображаемых на дисплее контроллера, где:
H – работа системы по недельному графику
P – активный приоритет нагрева ГВС
P (мигает) – перерыв в работе приоритета ГВС
D – включена дезинфекция ГВС
↑ – режим: термостат ‒ нагрев
↓ – режим: термостат ‒ охлаждение
► – выход включен
ЗИМА – отопительный сезон
AS – система Анти‒Стоп активна
AF – защита от замерзания включена

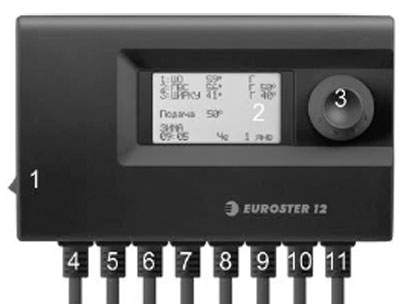

Рис.3. Схема подключения контроллера Euroster 12

Рис.3. Схема подключения контроллера Euroster 12, где:
1.Сетевой включатель
2. ЖК-дисплей
3. Поворотная ручка регулировки
4. Кабель питания контроллера, 230 В 50 Гц
5. Кабель питания устройства контура 1, 230 В 50Гц
6. Кабель питания устройства контура 2, 230 В 50Гц
7. Кабель питания устройства контура 3, 230 В 50Гц
8. Кабель датчика температуры контура 1
9. Кабель датчика температуры контура 2
10. Кабель датчика температуры контура 3
11. Кабель датчика температуры подачи

Комплектация

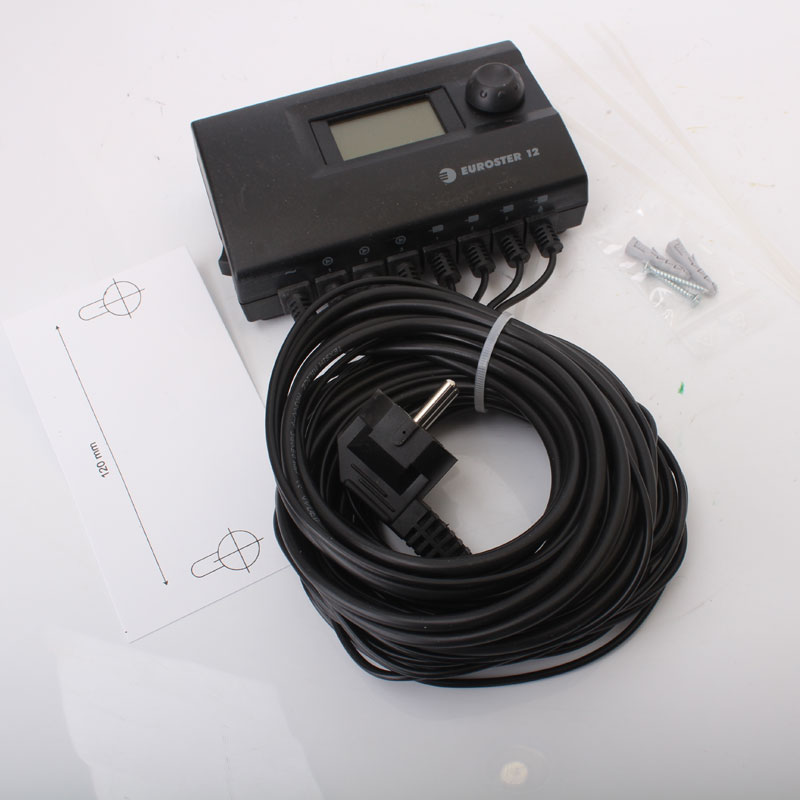

Для обеспечения продуктивной работы контроллера Euroster 12, совместно с ним поставляются:

  • Прижимные ленты датчиков - 4 шт,
  • Монтажные распорные дюбели - 2 шт,
  • Шаблон крепления - 1 шт,
  • Руководство по эксплуатации и монтажу, с гарантийным талоном - 1 экз.
