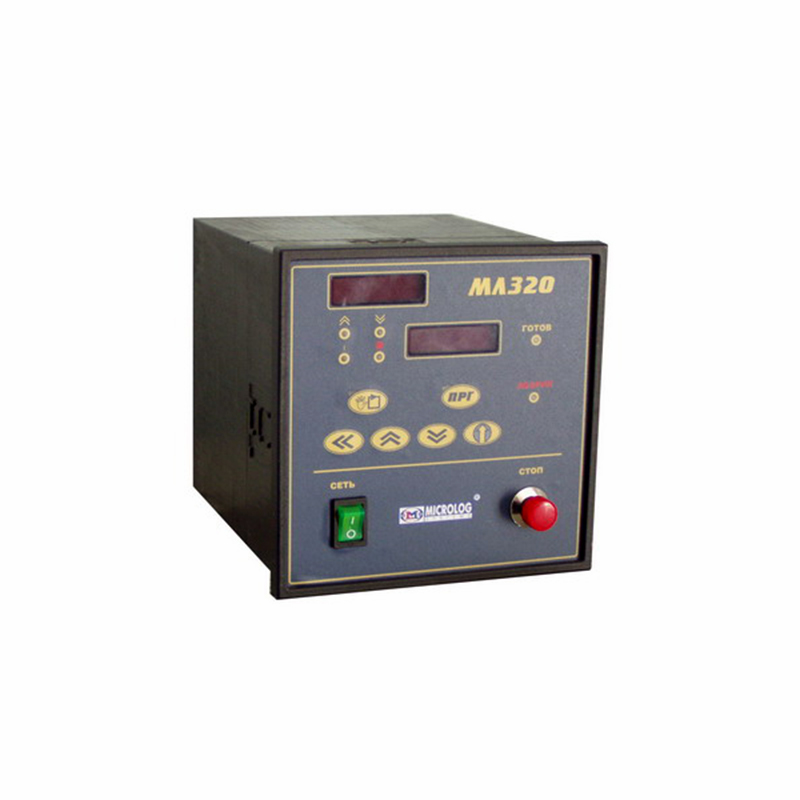

Контроллер-регулятор технологических параметров МЛ 320

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контроллер-регулятор технологических параметров МЛ 320 предназначен для контроля и регулирования температуры и давления в функции времени в автоклавах, применяемых в пищевой промышленности для стерилизации пищевых продуктов и в промышленности строительных материалов для управления процессом термовлажностной обработки силикатных изделий.

Основные преимущества:

  • высокая точность поддержания температуры / давления по ходу процесса;
  • широкие диапазоны регулирования параметров и задания параметров настройки;
  • энергонезависимое хранение параметров настройки и регулируемых параметров;
  • оперативный контроль состояния процесса и аварийных ситуаций;
  • два 4-символьных светодиодных индикатора повышенной яркости;
  • часы реального времени с собственной энергонезависимой памятью (для обеспечения возможности ступенчатой отработки параметров и режимов во времени);
  • прецизионный тракт измерения температуры со встроенной схемой термокомпенсации;
  • звуковая и световая сигнализация аварийных режимов;
  • интерфейс RS 485 для подключения в сеть или к персональному компьютеру.

Принцип работы

Наличие интерфейса RS 485 и соответствующего программного обеспечения позволяет организовать на базе этих устройств автоматизированные производственные участки или цеха в соответствующих отраслях, с представлением данных на мониторе АРМ оператора в виде графиков, диаграмм, таблиц в заданном масштабе времени (почасовом, сменном, суточном), обеспечить формирование архива параметров и событий в производственных системах.

Контроллер МЛ 320 является функционально законченным изделием, обеспечивает многопараметрическое управление технологическим процессом, включающее цифровую обработку сигналов, поступающих от измерительных преобразователей температуры, давления и датчиков обратной связи по положению исполнительных устройств и выработку аналоговых сигналов управления исполнительными устройствами в соответствии с заданным рабочим циклом. Контроллер позволяет выполнять рабочий цикл стерилизации по любой из 25 имеющихся в энергонезависимой памяти программ, номер которой выбирается в режиме программирования. Программа стерилизации состоит из этапов нагрева, стерилизации и охлаждения. Процесс нагрева и охлаждения состоит от одного до девяти независимых шагов; каждый шаг характеризуется определенными температурой и давлением, которые задаются технологической картой.

В ходе процесса стерилизации контроллер управляет следующими исполнительными механизмами:

  • регулируемым клапаном подачи пара;
  • регулируемым клапаном сброса горячей воды;
  • соленоидом подачи воздуха;
  • регулируемым клапаном подачи холодной воды.

Контроллер-регулятор МЛ 320 поддерживает два режима работы: автоматический и ручной, а также режим программирования, в который можно перейти из любого режима, причем при переходе из автоматического режима в режим программирования контроллер продолжает управление процессом стерилизации. В автоматическом режиме контроллер самостоятельно проводит весь цикл стерилизации согласно выбранной технологической карты: от начальной температуры воды в автоклаве до конечной, по завершении чего выдает сообщение оператору или системе верхнего уровня о завершении процесса стерилизации. Ручной режим предназначен для подготовки автоклава к процессу стерилизации, а также для пошагового управления процессом, используя пульт оператора.

Характеристики

Диапазон регулирования температуры, °С 0...100
Диапазон регулирования давления, кПа 0...10
Дискретность задания параметров, °С / кПа 0,1 /1,0
Диапазон задания параметров настройки:
- коэффициент усиления (К), % / °С 1...999
- постоянная дифференцирования (Тd), с 0...999
- постоянная интегрирования (Тi), с 1...999
- период квантования (То), с 1...999
Дискретность задания параметров настройки 0,1
Время хранения информации в энергонезависимой памяти, лет, не менее 10,0
Закон регулирования цифровой ПД / ПИД
Дискретный выходной сигнал (аварийная сигнализация):
- высокий уровень, В 24 +/- 10 %
- низкий уровень, В, не более 1,5
- ток управления, А, не более 0,05
Количество каналов управления исполнительными органами (ИО) 3
Параметры сигналов управления ИО, мА 0…5 / 4…20
Параметры сигналов обратной связи по положению ИО, В 0…10
Габаритные размеры, мм 144х144х180
Масса, кг, не более 1,2

Питание контроллера осуществляется выпрямленным напряжением с номинальным значением 24 В ±10 %. Имеются исполнения, питание которых осуществляется от сети переменного тока напряжением 220 В. Мощность, потребляемая контроллером, составляет не более 5 Вт.
