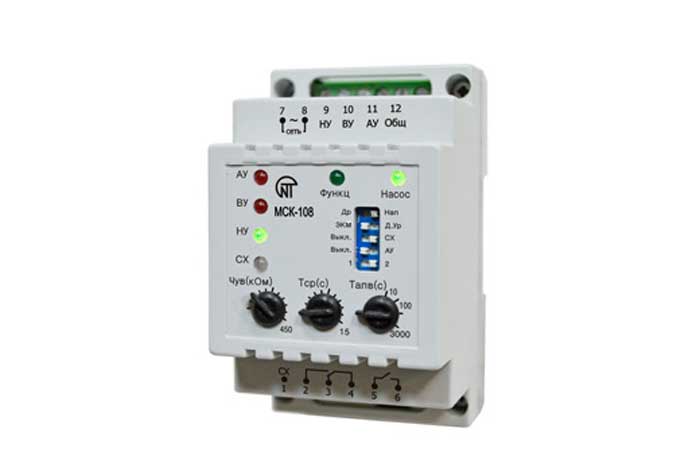

Контроллер насосной станции МСК-108

No votes yet
Категория:

Контроллер насосной станции МСК-108 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.

Функциональные возможности

Контроллер МСК-108 обеспечивает:

  • поддержание заданного уровня жидких веществ обеспечивается управлением:
    • при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
    • при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
  • управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов.
  • работу с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.
Технические характеристики
Параметры Значение
Номинальное переменное однофазное напряжение питания, В 220/230
Напряжение, при котором сохраняется работоспособность:
  • минимальное, В
  • максимальное, В
130
265
Частота сети, Гц 48-62
Аналоговые входы:
  • для подключения датчика уровня (давления), шт
  • общий для датчиков уровня (давления), шт
4
1
Основные выходы:
  • реле насоса–переключающий контакт для управления пускателем электродвигателя - 16А 250 В при cos =1 , шт
  • функциональное реле–замыкающий контакт - 16 А 250 В при cos =1, шт.
1
1
Сопротивление контролируемой среды для кондуктометрического датчика, не более, кОм 450
Масса 0,2 кг

Эксплуатация

Оптимальными условиями для использования контроллера МСК-108 являются:

  • температура окружающей среды от -35 до + 55C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30 ... 80% при температуре +25C.
