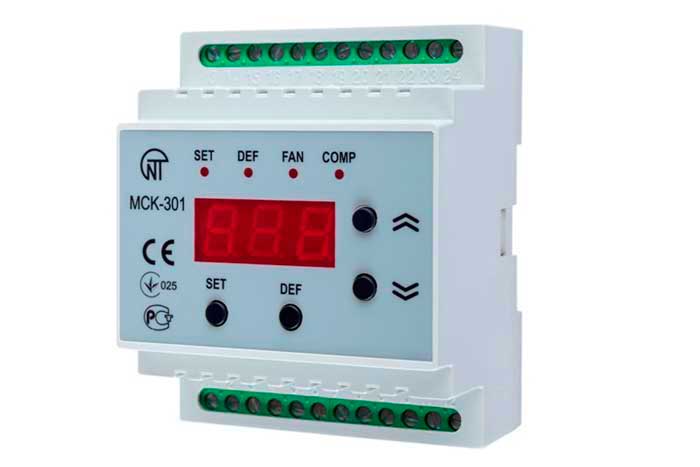

Контроллер МСК-301-61

No votes yet
Категория:

Контроллер управления температурными приборами МСК-301-6 предназначен для :

  • контроля температуры в помещении,
  • управления климат приборами в зависимости от данных измерения,
  • контроля двух независимых диапазонов температур,
  • изменения статуса основной / резервный между кондиционерами через заданное пользователем время,
  • при неисправности одного из кондиционеров, переключение на исправный кондиционер и выдачи сигнала аварии,
  • отключения всех климат приборов при появлении сигнала о пожаре,
  • индикации средней температуры в помещении,
  • индикации включенного в данный момент климат прибора.
Технические характеристики
Параметры Значение
Основные выходы :
  • перекидной релейный выход для управления термоприбором при cos =1
  • нормально - разомкнутый релейный выход для управления термоприбором при cos =1
  • нормально - разомкнутый релейный выход для включения сигнализации достижения заданной минимальной температуры при cos =1
  • опторелейный выход для включения сигнализации
8 А 250 В
8 А 250 В
8 А 250 В
100 мА переменного или постоянного тока
Разрешение по температуре 0,1°С
Номинальное напряжение питания однофазное 220 В 50 Гц или трехфазное 380 В 50 Гц
Напряжение, при котором сохраняется работоспособность устройства от 160 до 330 В
Степень защиты:
  • прибора
  • клеммника
IP40
IP20
Потребляемая мощность 5 Вт
Масса 0,3 кг

Устройство и принцип действия

Контроллер МСК-301-6 работает в следующих режимах:

  • режим термостата с подключенным нагревателем,
  • режим термостата с контролем зоны кондиционирования,
  • режим сигнализации,
  • тестовый режим.

В исходном состоянии на индикаторе контроллер управления температурными приборами отображается значение текущей температуры в помещении как среднее значение датчика температуры и датчика температуры.

При неисправности одного из датчиков температуры на индикаторе отображается температура, измеренная исправным датчиком и код ошибки для неисправного датчика температуры. Контроллер МСК-301-6 допускает работу с одним датчиком температуры. В этом случае для исключения срабатывания сигнализации и появления соответствующего кода ошибки, неработающий датчик следует отключить, установив в меню Cd2=0 ( Cd1=0 ).
