Контроллеры КС-304М, КС-305М

Контроллер силовой КС-304М, контроллер силовой КС-305М – специализированное эл. техническое оборудование (контроллер силовой) для горнорудных предприятий. Используются в качестве составной части электрооборудования шахтных электровозов.

Имеют защищенный корпус, позволяющий проводить эксплуатацию устройства в условиях умеренной запыленности и повышенной влажности. Не допускается эксплуатация устройства во взрывоопасных зонах.

Назначение контроллеров КС-304М, КС-305М

Контроллеры применяются преимущественно в качестве рудничных переключателей, осуществляющих реостатный пуск или торможение электродинамического типа контролируемых ими эл. двигателей электровозов шахтного базирования.

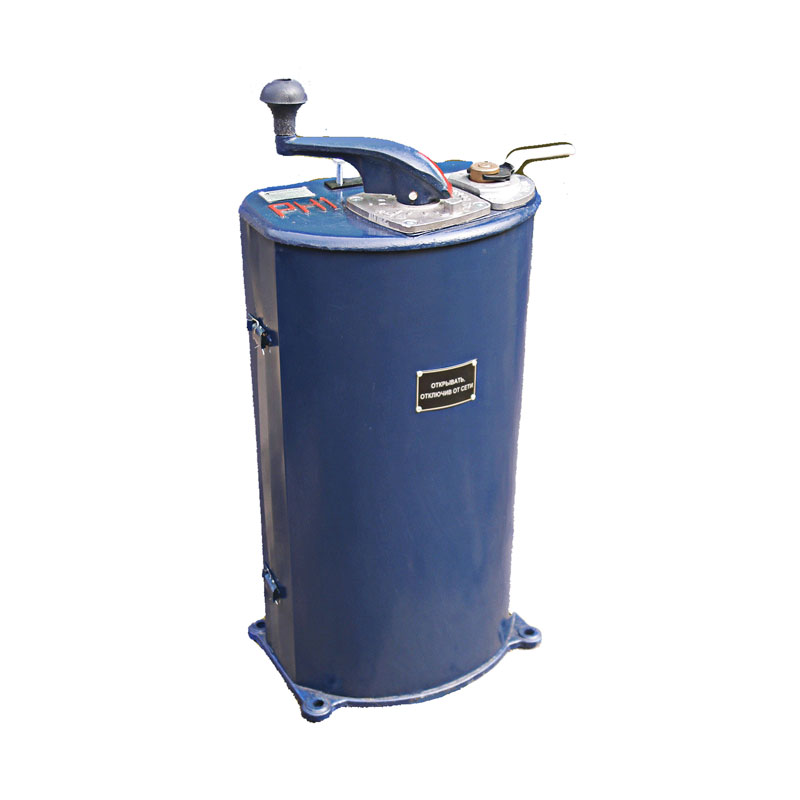

Наши контроллерные механизмы выполнены в форм-факторе металлического корпуса вытянутой прямоугольной формы со скругленными гранями. Снабжаются съемным кожухом для осуществления доступа к ремонтируемым компонентам. Основание устройства имеет четыре крепежных отверстия для монтажа на установочной платформе посредством винтового соединения. Верхняя панель оборудована двумя механическими рычагами-переключателями для управления функционалом устройства.

Модификация устройства

Контроллер КС-304М

Контроллер КС-305М

Тип устройства

Силовой контроллер/рудничный переключатель

Разрешенное рабочее положение устройства

Вертикальное

Режим работы устройства

Повторно-кратковременный с ПВ=20%

Тип охлаждения устройства

Воздушное, естественное

Климатическое исполнение согласно ГОСТ 15150

У/Т

Категория размещения согласно ГОСТ 15150

Категория 5

Степень защиты устройства согласно ГОСТ 14254

IP30

Степень взрывозащиты

РН1

Параметры сети питания устройства

Постоянный ток, 250 В

Напряжение цепи сигнализации и освещения, В

24,0

Ток цепи освещения, номинал, А

5,0

Ток кулачкового элемента, номинал, А:

при ПВ=20%

410

при продолжительной работе

200

Кол-во контактов устройства:

цепи освещения

5

цепи блокировки

1

Реверсивных

16

Коммутирующих

11

Провал контактов устройства, не более, мм:

цепи освещения

1,20

Реверсивных

2

Коммутирующих

4

Нажатие контактов, не более, мм:

цепи освещения

29,40

Реверсивных

29,40

Коммутирующих

39,20

допустимое отклонение от номинальных значений

±4,9

Допустимая температура рабочей среды, °С

От -5 до +40

Допустимая влажность рабочей среды при t=35°С, %

100

Средний прогнозируемый ресурс циклов

2,5*104

3,0*104

Габаритные характеристики (размер), не более, мм

940х440х313

940х440х385

Весовые характеристики (масса), не более, кг

108,0

125,0

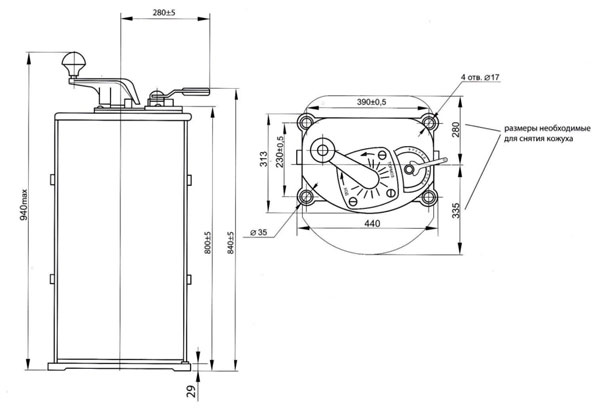

Габаритные и установочные размеры КС-304М

Габариты КС-304М
