Описание
Логический контроллер К120 – это программируемый логический блок контроллера, применяемый для автоматизации процессов и устройств с 256 входами/выходами и возможностью их расширения до 1024.Базовый блок контроллера К120 может иметь модификации К120.32 и К120.64 и состоит из блоков
- Блок К121, Блок К126 – расширителя входов и выходов;
- Блок К122 – суббазового;
- Блок К123, Блок К125 – позиционирования;
- Блок К126 – удалённого позиционирования;
- Блок К128 – удалённого ввода/вывода.
Назначение
Контроллер К120 предназначен для автоматизации производственных процессов во многих областях, например, машино- и станкостроении, пищевой, легкой, перерабатывающей промышленности. А также для автоматизации работы лифтов, компрессорных станций, подъёмных механизмов и конвейеров, станков, климатического оборудования.
Конструкция

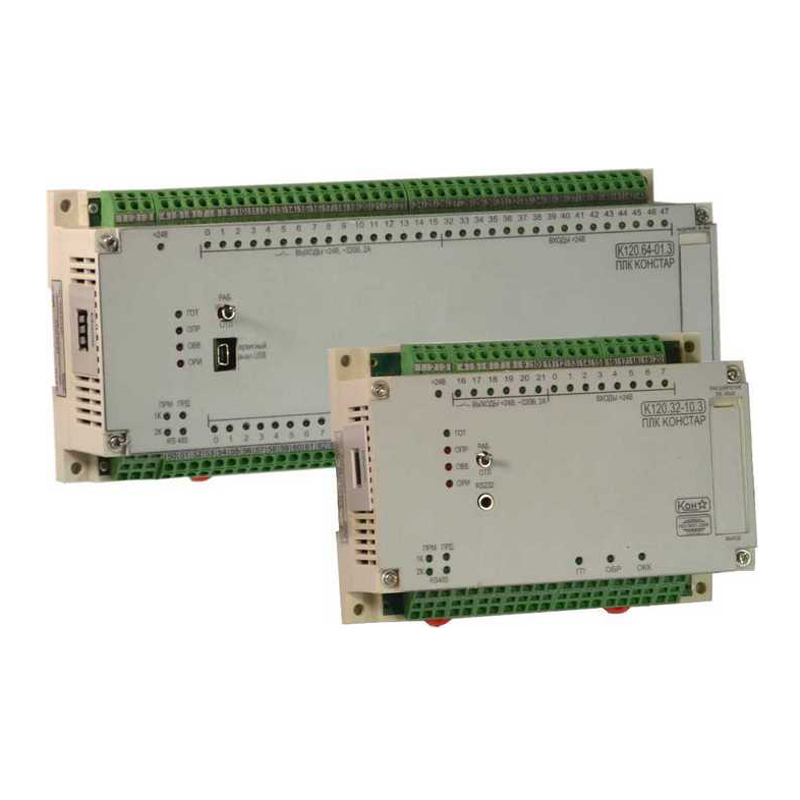

Корпуса базовых блоков К120 изготавливаются из пластика, они имеют прямоугольную форму и разный размер в зависимости от модификации. На лицевых панелях размещены все индикаторы режимов работы, состояния входов/выходов, разъём для программирования и подключения блоков расширения, переключатель режимов «Отладка/Работа».
На нижней и верхней боковой частях корпуса контроллера установлены клеммные планки для подключения всех необходимых периферийных устройств, линий связи, подачи питания, сигналов с датчиков и на исполнительные устройства.
Крепление блока К120, расширения и других производится либо с помощью винтов на стенку шкафа управления, либо на DIN-рейку.
Характеристики
Контроллер К120 (ПЛК, PLC) после монтажа, будет работать на полную катушку:
|
Напряжение питания |
18÷36 В |
|
|
Число входов/выходов |
32 или 64 (разные модификации блоков) |
|
|
Максимальное число входов/выходов |
256 с возможностью расширения до 1024 |
|
|
Каналы связи |
RS485, RS232, USB, Ethernet |
|
|
Степень защиты корпуса |
IP20 |
|
|
Способ монтажа |
DIN-рейка или с помощью винтов |
|
|
Рабочая температура |
+5÷+50 ˚С |
|
|
Объём памяти |
управляющей программы |
384 Кбайт |
|
для хранения проекта |
576 Кбайт |
|
|
для таблицы данных |
640 Кбайт |
|
|
Размер блоков |
К120.32/К121.32/К122.32/К123 К125/К126.32/К128.32/К129 |
155х110х67 мм |
|
К120.64/К121.64/К122.64 |
250х110х67 мм |
|
|
Системные часы реального времени |
есть |
|
|
Охлаждение блока |
естественное |
|
|
Возможность расширения системы |
есть |
|
|
Время выполнения 1000 инструкций |
целых |
5 мс |
|
дробных |
12 мс |
|
Модификации
|
Базовый блок К120 |
|
|
К120.32 |
К120.64 |
|
К120.32-01…К120.32-18 |
К120.32-01…К120.32-08 |
Блок позиционирования:
К123-01, К123-02, К123-03.
Блок позиционирования:
К125-01, К125-02, К125-03.
Блок удалённого позиционирования:
К126-01, К126-02, К126-03, К126-04, К126-05.
