Блоки БАУ-ТП-1 Альфа-М XXI и БАУ-ТП-1 (Би)

Производитель:
Категория:
Документация:

Блок БАУ-ТП-1 имеет маркировку "Альфа-М XXI", а блок БАУ-ТП-1 - (Би).

Описание

Обе модели представляют собой контроллеры, адаптирующиеся к выполнению задач, которые ведутся в течение реального времени. Основное назначение блоков – управление процессами регулировки теплопроизводительности в горелках газового и жидкостного типа. Также, блоки позволяют обеспечивать контроль над объектом в соответствии с действующими нормативами. Производится расчет потребляемой воды и газа, вместе с расчетом теплопроизводительности, КПД котла, ведется журнал происшествий, поддерживается на заданном уровне мощность котла и температура воды в нем. Благодаря помехозащищенности, блоки не реагируют на индустриальные помехи и обеспечивают стабильную работу.

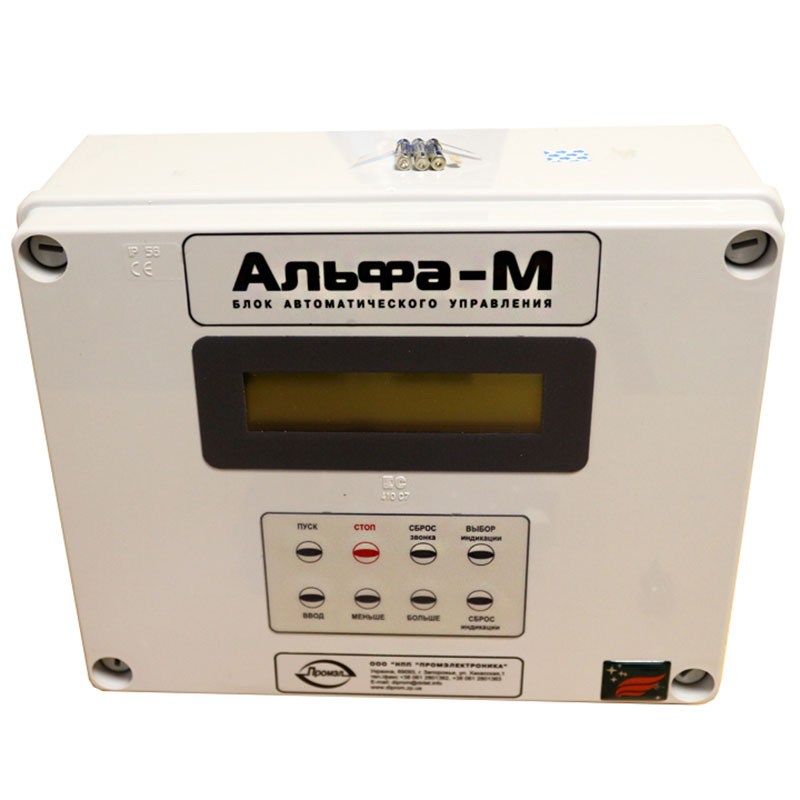

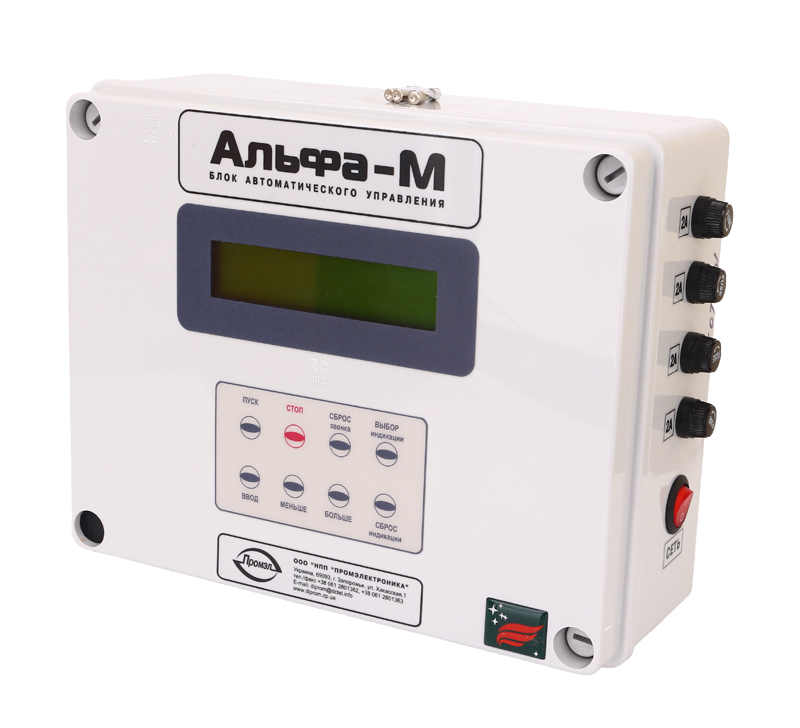

Внешний вид и дополнительная информация

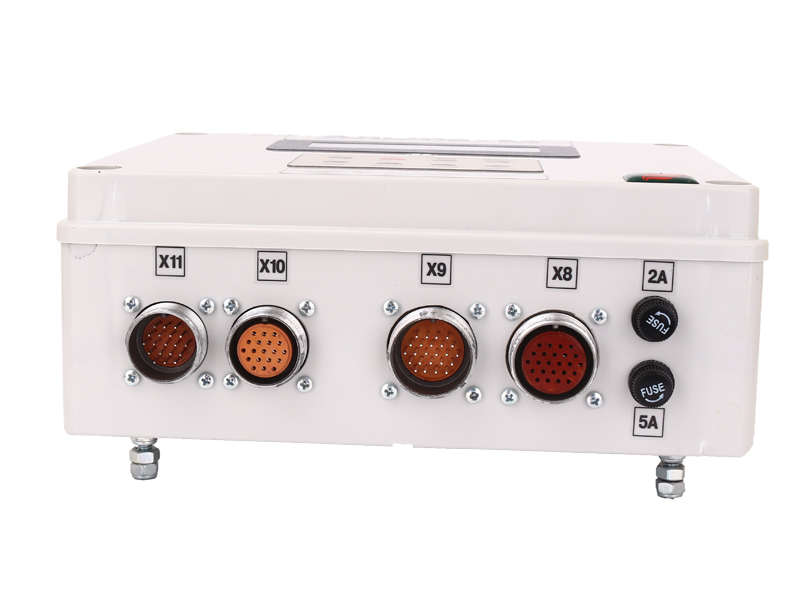

Силовая часть блоков представляет собой отдельный модуль, который механически связан с основным модулем. В ней находится автоматический вариант выключателя, тепловое релейное устройство и электромагнитный пускатель. Разъемные отверстия помогают подключению блока и входят в комплект поставки.

По индивидуальному заказу, в блок может быть встроена специальная плата, обеспечивающая связь купленного блока с помещением, где находится диспетчерская, причем расстояние может быть около 1 000 метров. Также возможна интеграция платы на работу по связи, при этом она может организовываться на предельно длинные расстояния через модемные устройства, либо через телефонные проводные линии. Блок способен передавать информацию о температуре объекта, давлении, расходных показателях водных и газовых веществ, а также о наличии аварийной ситуации.

Для предприятий, которые имеют вокруг себя или сами образовывают высокий показатель индустриальных помех или нестабильную электросеть, то диапазон питающих напряжений блоков может быть расширен до 265 Вольт. Именно для этого необходим импульсный источник питания. Также может быть создана индивидуальная конфигурация локальной сети. Комплект выбранного блока можно дополнить фотодатчиком или же пультом, контролирующим работу.

НАИМЕНОВАНИЕ

Модель БАУ-ТП-1 "АЛЬФА−М XXI век"

Модель БАУ-ТП-1(Би)

Рабочий размер напряжения

220 Вольт

Значение входов дискретного типа

Ровно 16 штук

Ровно 32 штуки

Значение входов, контролирующих пламя

2 штуки ионодатчика
2 штуки фотодатчика

4 штуки ионодатчика
4 штуки фотодатчика

Входы, контролирующие уровень водного материала

1) НАУ,  2) НРУ,
3) ВРУ, 4) ВАУ

1) НАУ, 2) НРУ,
3) ВРУ, 4) ВАУ,
5) НАУ2, 6) НРУ2,
7) ВРУ2, 8) ВАУ2

Аналоговые входы (количество)

6 штук для ТСМ и ТСП

7 штук для диапазонов мА: 0…5 и 4…20

12 штук для ТСМ и ТСП

14 штук для диапазонов мА: 0…5 и 4…20

Выходы с током нагрузки в 1 Ампер (количество)

16 штук

32 штуки

Управляющая логика

Можно перепрограммировать

Собственный вариант индикации

Тип ЖКИ, рассчитан на 16 x 2 знаков,
русский язык, сделана подсветка

Тип ЖКИ, работает с 20 x 4 знаками,
русский язык, имеет подсветку

Органами управления являются

Кнопки

Вес блока

2,7 килограмма

3,7 килограмма

Показатель требуемой мощности

25 Вольт Ампер

Блоки выпускаются полностью подготовленными к эксплуатации. Предприятие-изготовитель обеспечивает гарантийный бесплатный ремонт, а также платные послегарантийные ремонтные работы, а также предоставляет возможность бесплатного обучения для инженеров-наладчиков.

Блоки БАУ-ТП-1 выпускаются в пяти вариантах типоисполнения:

  • Блок без силовой части;
  • Имеет силовую часть;
  • Имеет силовую часть + встроенный звонок;
  • Имеет силовую часть + встроенный звонок в увеличенном корпусе;
  • Имеет силовую часть + встроенный звонок в увеличенном корпусе с пускателем третьей величины.
