Контроллеры КМ, КМФ
Описание

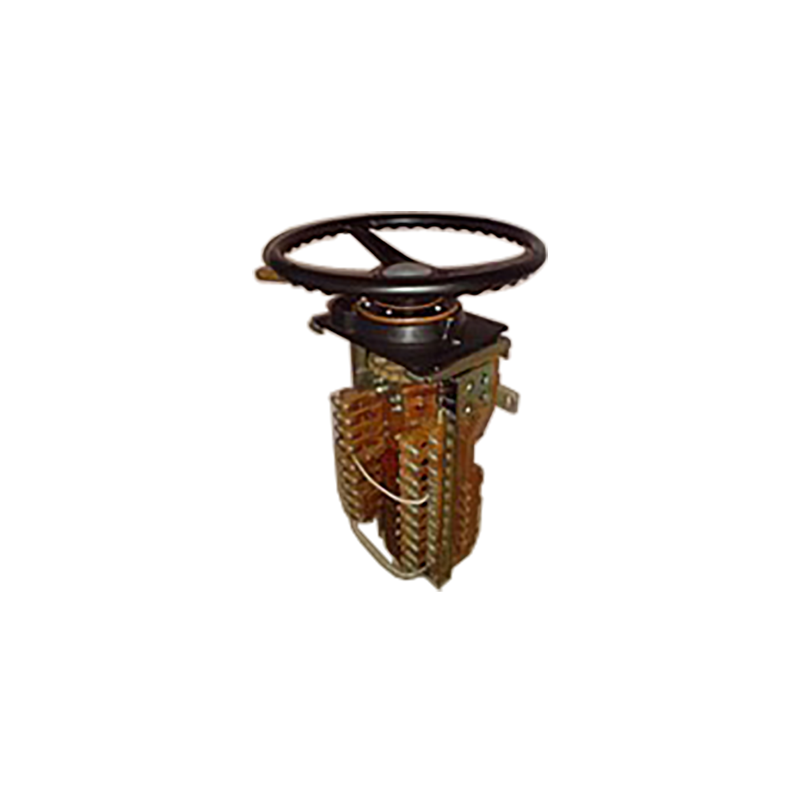

Контроллеры серии КМ-2000 предназначены для коммутации цепей управления тепловозов.
Контроллеры серии КМ-2100 предназначены для коммутации цепей управления маневровых тепловозов. Управление контроллерами комбинированное дистанционное и ручное. Дистанционное управление главным барабаном осуществляется при помощи электромагнитного привода, реверсивным барабаном- пневматического привода.
Контроллеры серии КМ-2200 предназначены для коммутации цепей управления в тяговом и тормозном режимах тепловоза. Применяются в качестве командоаппаратов.
Контроллеры КМФ-1000 и контроллеры КМФ-3000 совместно с блоками дешифрации осуществляют бесконтактную коммутацию цепей схемы управления тепловоза.
Характеристики
|
Серия, тип |
Краткая техническая информация |
|
|
КМФ-1001 КМФ-1003 |
Напряжение питания, В | 12 |
| Количество цепей схемы для формирования сигналов | ||
| Главного барабана | 5 | |
| Реверсивного барабана | 2 | |
| Максимальный ток нагрузки одной цепи, А | 0,015 | |
|
КМ-2001 КМ-2002 КМ-2002Р КМ-2003 КМ-2004 КМ-2005 КМ-2006 КМ-2007 КМ-2008 КМ-2009 КМ-2010 |
Номинальное напряжение, В | 110 |
| Номинальный ток, А | 20 | |
| Число позиций главного барабана (исключая нулевую) | 8; 15 | |
| Число положений реверсивного барабана | 3 | |
| (включая нейтральное) | ||
| Наибольшее число коммутируемых цепей контактами главного барабана | 11; 15 | |
| Наибольшее число коммутируемых цепей контактами | 8; 12 | |
| реверсивного барабана | ||
| Масса, кг | 13,5 | |
| Климатическое исполнение | У3, УХЛ3, | |
| Т3 | ||
|
КМ-2101 КМ-2102 КМ-2103 КМ-2104 КМ-2105 КМ-2106 КМ-2107 |
Номинальное напряжение, В | 110 |
| Номинальный ток, А | 20 | |
| Число позиций главного барабана (исключая нулевую): | ||
| в тяговом режиме | 8 | |
| в тормозном режиме | 4; 7 | |
| Число положений реверсивного барабана (включая нейтральное) | 3 | |
| Данные электромагнитного привода: сопротивление двух | ||
| параллельно соединенных катушек при t 20°С, Ом | ||
| Ин=75 В | 34,5 | |
| Ин=110В | 57 | |
| Данные пневматического привода: | ||
| Номинальное давление, кПа | 500 | |
| Максимальное давление кПа | 675 | |
| Минимальное давление, кПа | 350 | |
| Масса, кг | 34 | |
| Климатическое исполнение | У3, УХЛ3, Т3 | |
|
КМ-2201 КМ-2202 |
Номинальное напряжение, В | 110 |
| Номинальный ток, А | 20 | |
| Число положений главного барабана (исключая нулевую): | ||
| тяговых | 15 | |
| тормозных | 3 | |
| Число положений реверсивного барабана (включая нейтральное) | 3 | |
| Число цепей главного барабана | 15 | |
| Число цепей реверсивного барабана | 8 | |
| Параметры сельсина: | ||
| Напряжение питания ротора, В | 80±0,8 | |
| Угол поворота ротора, град. | 0-70 | |
| Параметры переключателя тормозной силы: | ||
| Номинальный ток, А | 0,28 | |
| Число позиций: | ||
| максимальное | 15 | |
| используемое | 12 | |
| Масса, кг | 17,2 | |
| Климатическое исполнение | У3, УХЛ3, Т3 | |
| КМФ-3001 | Напряжение питания, В | 12 |
| Количество коммутируемых цепей: | ||
| Главным барабаном | 8 | |
| Реверсивным барабаном | 2 | |
| Максимальный ток нагрузки одной цепи, А | 0,015 | |
