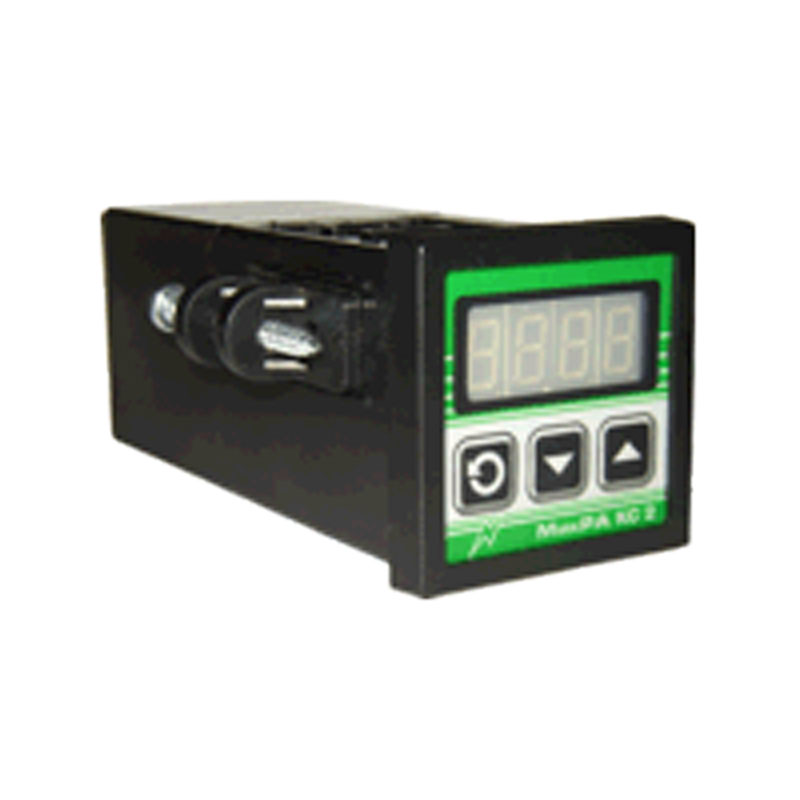

Контроллер МикРА КС2

Контроллер МикРА КС2 – является контроллером, который встраивается в  сварочный станок. Он позволяет максимально автоматизировать рабочий процесс и обеспечить высокое качество выполняемых технологических операций и повышенную надёжность самого устройства. У оборудования есть возможность работать в нескольких режимах работы: с форсированным разогревом нагревательного элемента или без него.

Назначение

Программируемый микропроцессорный контроллер сварочного станка используется для создания автоматизированной системы управления работой импульсными нагревателями сварочных полимерных станков ручного типа с одновременным формированием сигнала, который позволяет с использованием индикации определять время выполнения сварочных операций.

Устройство и работа

Контроллер МикРА КС2 устанавливается на панелях или вертикальных щитах утапливаемым способом монтажа. Конструктивно этот прибор выполняется на основе однокристального микроконтроллера. Он снабжен такими комплектными элементами:

  • корпус с кнопками управления и индикатором,
  • узла-формирователя входных сигналов,
  • клеммной колодки, которая может быть использована для подключения внешних цепей,
  • формирователей входных и выходных сигналов,
  • клавиатуры,
  • блока индикации, позволяющий отображать изменения параметров контроллера,
  • блок памяти,
  • преобразователя напряжения, в котором формируется питание для остальных элементов.

После включения форсированного разогрева нагревателя на нагрузку будет подано напряжение заданной величины с одновременным включением контрольной лампы. По окончании процесса питание с нагревателя будет снято, контрольная лампа будет выключена только после окончания времени, которое требуется для охлаждения и сварочный аппарат будет снова готов к работе.

Предварительный форсированный нагрев заключается в том, чтобы к одному из входов было подано импульсное напряжение, которое позволит предотвратить чрезмерное охлаждение неработающего оборудования. Новый цикл сварки можно будет начать значительно быстрее, а срок службы самого нагревательного элемента существенно увеличится.

Напряжение питания прибора

Переменный тип

12,01…27,01 В

Постоянный тип

16,01…38,01 В

Напряжение коммутации

12 ÷ 220 В

Частота сети

50 Гц

Предельное время определения состояния системного входа

60 мс

Максимальный ток нагрузки

постоянный

5 А

импульсный

500 Ом

Время грубой засыпки

0,1 ÷ 9,9 с

Входной сигнал

12 ÷ 27 В (импульсное напряжение)

Вес прибора

100 г
