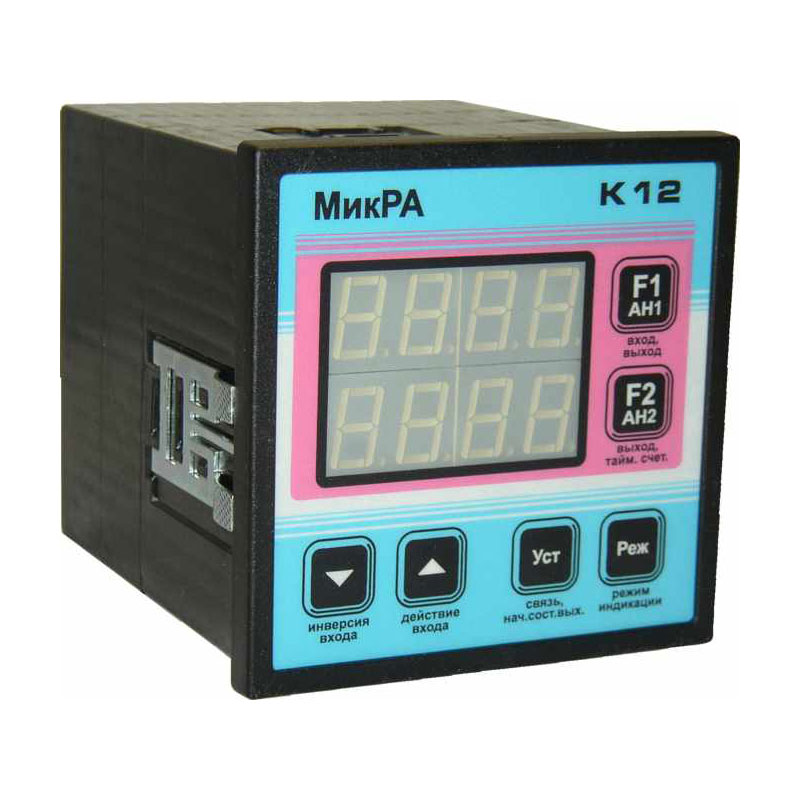

Контроллер МикРА К12

Универсальный программируемый контроллер с двумя каналами регулирования температуры.

Универсальный по разработке, программируемый в работе, контроллер МикРА К12, оснащённый двумя каналами для управления и регулирования температуры ориентирован на использование в составе АСУ промышленных предприятий. При управлении выходами он способен работать с сигналами как аналоговых, так и дискретных входов. Память устройства позволяет сохранять рабочие параметры по 4 разным программам эксплуатации оборудования, что позволяет более оперативно и комфортно работать с подобной техникой.

Назначение

Контроллер МикРА К12 - универсальный программируемый контроллер, который применяется в составе систем управления станочным оборудованием, полуавтоматическими или автоматическими установками, используемыми в таких сферах как упаковка и производство продуктов и товаров. Кроме того, аппарат успешно используется для управления исполнительными механизмами (к примеру, сушильными камерами, насосными агрегатами).

Устройство и работа

МикРА этой модели конструктивно состоит из отдельных

  • блока для дискретных входов с гальванической развязкой между цепями,
  • блока для аналоговых входов,
  • выходных элементов,
  • источника питания, который поддерживает должный уровень питающего напряжения вне зависимости от сетевых параметров и их текущих изменений,
  • микроконтроллера, реализующего заданную программу управления системой,
  • дисплея и клавиатуры.

Напряжение питания контроллера

120 ÷ 250 В

Диапазон коммутируемого напряжения

20 ÷ 250 В

Частота в питающей сети

50 ÷ 60 Гц

Дискретность задания мощности при наличии нагрузки на линии

0,5 %

Сигнал на выходе каналов регулирования

ШИМ

Точность регулирования температуры в системе

± 2 ˚С

Закон регулирования параметров

ПИД

Дискретность уставки по температуре

1 %

Настройка ПИД

независимая/автоматическая

Пределы температурного регулирования

ТХК (L)

-50 ÷ 550 ˚С

ТЖК (J)

-50 ÷ 999 ˚С

ТХА (K)

-50 ÷ 800 ˚С

Число аналоговых каналов для регулировки

2

Максимальная токовая нагрузка на выходе

0,5 А

Число выходов, позволяющих подключить нагрузку

12

Число входов у сумматоров

1 ÷ 28

Количество внутренних сумматоров

4

Количество коммутирующих импульсов

1 ÷ 99

Возможности задания переменных "Счёт"

1 ÷ 250

Максимальная токовая нагрузка дискретного входа

10 мА

Дискретные входы

максимальный ток

10 мА

напряжение логической "1"

+12 ÷ +30 В

напряжение логической "0"

-0,5 ÷ +2 В

количество

12

Возможная задержка коммутации

0 ÷ 9,99 с; 10 ÷ 99,9 с

Защищённость корпуса прибора

IP 65

Температура внешней среды

+5 ÷ +50 ˚С

Вес прибора

480 г
