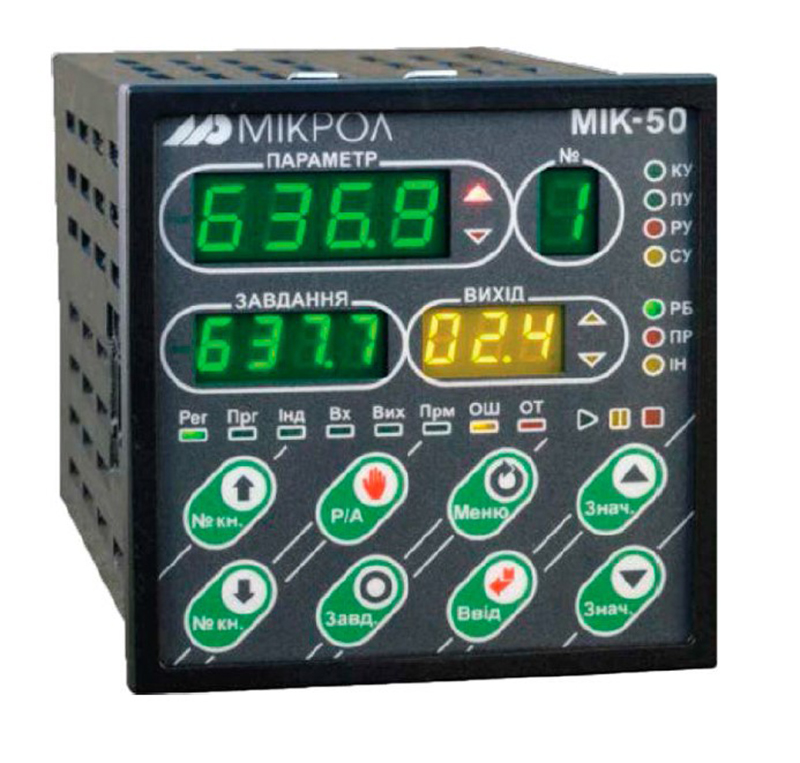

Программируемый логический контроллер МИК-50

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Программируемый логический контроллер МИК-50 имеет ряд преимуществ:

  • Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
  • Автоматическое регулирование и логическое управление технологическими процессами
  • Подключение внешних сигналов осуществляется через клеммы, установленные на задней стенке прибора.

Функциональные возможности

  • Контроллер МИК-50 - это проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
  • Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
  • Программирование контроллера выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграмм Function Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC 1131-3. Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.

Математическая обработка информации

Контроллер МИК-50 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
Библиотека функциональных блоков условно разделена на разделы:

  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод; - Математические функциональные блоки: умножение, суммирование с масштабированием, деление, корень квадратный, абсолютное значение, интегрирование, дифференцирование с задержкой;
  • Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта;
  • Функциональные блоки управления программой: минимум, максимум, скользящее среднее, задержка, экстремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибратор, импульсатор;
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик, таймер-сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель;
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.

Характеристики

Технические характеристики
Параметры Значение
Аналоговые входные сигналы
Количество аналоговых входов до 8
Типы входных аналоговых сигналов
  • унифицированные
  • напряжения
  • от термопреобразователей сопротивления
  • от термопар
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
0-50 мВ, 0-200 мВ, 0-1 В
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более   0,1 сек
Гальваническая изоляция групповая, входы гальванически изолированы от других входов и остальных цепей
Основная приведенная погрешность преобразования ± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходов до 2
Тип выходного аналогового сигнала 0-5 мА (Rн=2кОм)
Основная приведенная погрешность формирования выходного сигнала
  • AO1
  • AO2
±0,2%
±0,4%
Цифровая индикация
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм
Дискретные входные сигналы
Количество дискретных входов до 3
Сигнал логического "0" – состояние ОТКЛЮЧЕНО
Сигнал логической "1" – состояние ВКЛЮЧЕНО
0-7В
19-32В
Входной ток (потребление по входу) ≤10 мА
Гальваническая развязка дискретных входов групповая развязка
Дискретные выходные сигналы
Количество дискретных выходов до 5
Типы выходов:
  • транзистор ОК
  • механическое реле (переключаемый контакт)
  • твердотельное реле
до 40В, 100мА
до 220В, 8А
до 60В, 1.0АAC/ADC
Гальваническая развязка дискретных выходов групповая
Последовательный интерфейс RS-485
Тип канала асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания
  • переменного тока
  • постоянного тока
~220 (+22 –33)В, (50 ± 1) Гц
24 В
Потребляемая мощность от сети переменного тока, не более: до 13 ВА
Ток потребления по питанию 24В, не более: не более 350 мА
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Размеры фронтальной рамки) 96 х 96 мм
Монтажная глубина 190 мм max
Вырез на панели (92^+0,8) х (92^+0,8) мм
Масса блока, не более до 1,0 кг
