Описание
Прибор А-80 – специализированное электротехническое устройство для наладки контроля и высокоточного управления всеми имеющимися технологическими процессами, а также осуществления сигнализации в неожиданных случаях превышения контролируемых показателей параметров за заранее настроенные пределы. Имеет три режима работы, защищенный корпус и удобную панель управления. Отличается длительным сроком эксплуатации (не менее 8 лет), простотой обслуживания и ремонта.
Назначение прибора А-80
Данное приборное устройство применяется преимущественно для контроля работы холодильных и иных охлаждающих систем, а также выполнения функций управления винтовыми или поршневыми одноступенчатыми холодильными установками. Кроме того, прибор осуществляет процесс защиты контролируемых устройств от возможного выхода технологических параметров за установленные пределы. В случае обнаруженных проблем, прибор осуществляет аварийную сигнализацию.
Устройство и работа

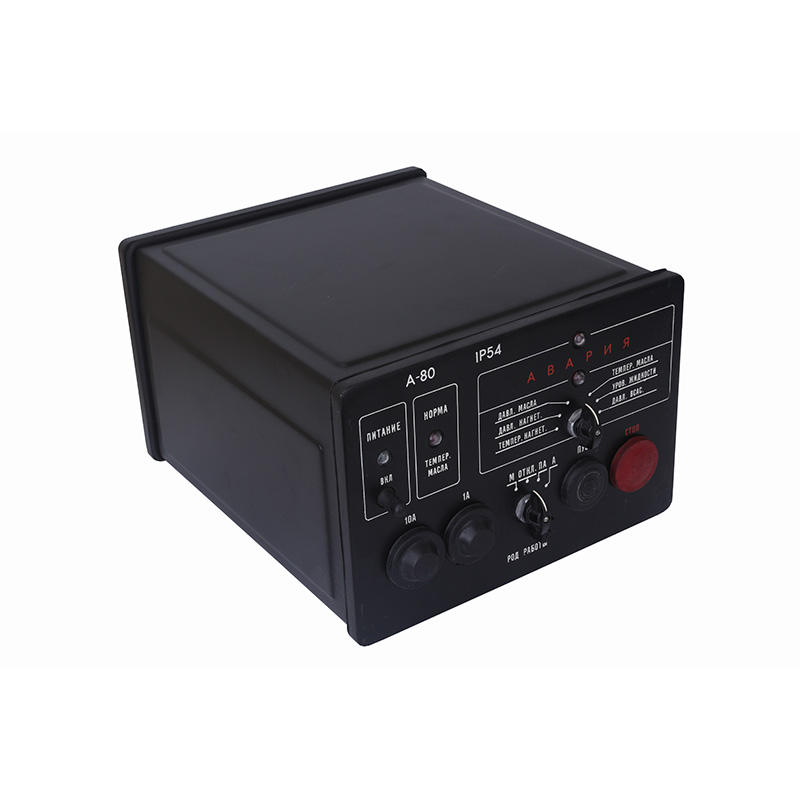

Прибор всегда конструктивно выполнен в форм-факторе прямоугольного корпуса, изготавливаемого из металла. На лицевой стороне устройства расположена панель управления, на которой смонтированы многопозиционные переключатели для настройки прибора, кнопки пуска и остановки, тумблер включения питания, а также сигнализационные лампы.
Функционально устройство состоит из блока выбора режима работы, внутреннего блока питания, силового преобразователя, логического преобразователя, блока аварийной сигнализации, а также блока временных задержек и блокировки сигналов.
Характеристики
|
Модификация устройства |
Прибор А-80 |
|
Тип устройства |
Прибор контроля и управления, трехрежимный, переносной |
|
Тип сети питания |
Переменный ток |
|
Параметры сети питания |
220 В/50-60 Гц |
|
Количество режимов работы |
3 |
|
Тип защиты корпусного устройства в соответствии с ГОСТ 14254 от 80 года |
IP54 |
|
Допустимая температура рабочей среды, °С |
От +1,0 до +45,0 |
|
Допустимая влажность рабочей среды, % |
80,0 |
|
Допустимые вибрационные нагрузки на корпус устройства, Гц |
От 5,0 до 30,0 |
|
Параметры механизмов и устройств, управляемых прибором: |
|
|
ток пускателя компрессора, максимум, А |
10 |
|
ток эл. двигателя рассольного насоса, максимум, А |
2 |
|
мощность полупроводникового реле уровня, В*А |
2 |
|
мощность соленоидных вентилей, В*А |
40 |
|
количество управляемых соленоидных вентилей |
6 |
|
Количество контролируемых датчиков |
5 |
|
Тип контролируемых датчиков |
Уровень жидкости Давление нагнетания Давление масла Температура нагнетания Температура масла |
|
Наличие функции самозапуска после отключения внешнего питания |
Есть |
|
Время задержки выключения контролируемого компрессора при срабатывании защиты, сек |
0,1 |
|
Выдержка выходного сигнала блокировки, сек |
15,0±3,0 |
|
Габаритные характеристики устройства (размер), мм |
338х252х178 |
|
Весовые характеристики устройства (масса), кг, не более |
9,0 |
