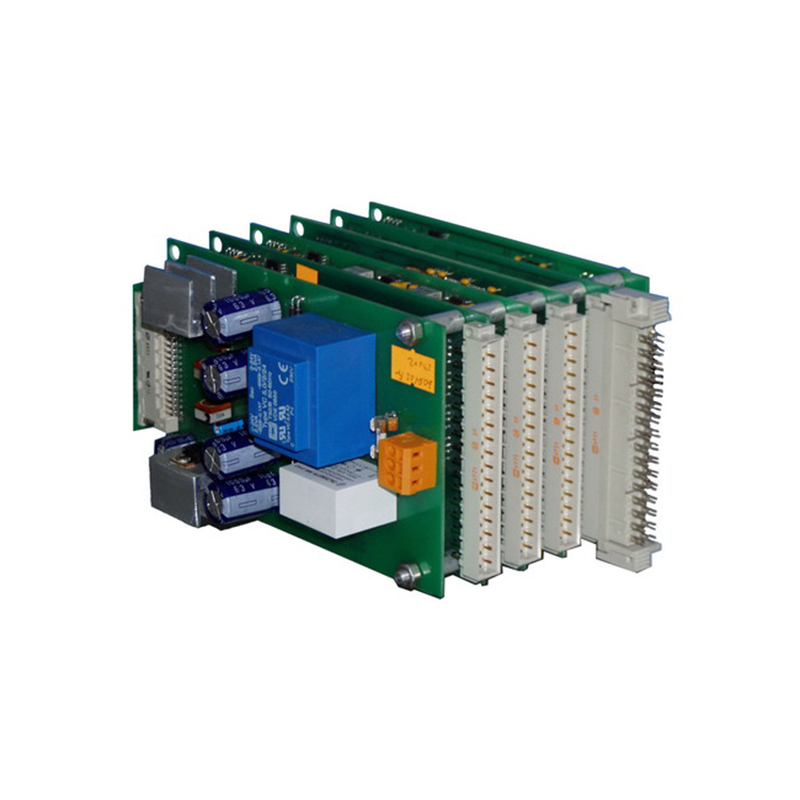

• Контроллеры программируемые МЛ 380 фото навигации 1

Контроллеры программируемые МЛ 380

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Контроллеры программируемые МЛ 380 предназначены для использования в качестве базы для построения АСУ ТП различного назначения и являются альтернативой устройствам и системам автоматизации, разработанным ранее предприятием. В этой разработке обобщен многолетний опыт разработчиков предприятия по созданию сложных программно – технических комплексов, которые успешно эксплуатируются в различных отраслях промышленного производства и коммунального хозяйства.

Основные особенности

Разработка выполнена на базе современных средств микроэлектроники ведущих зарубежных фирм – производителей, контроллеры имеют высокую надежность, удобны в эксплуатации и обслуживании. Контроллеры программируемые переменной архитектуры с распределенным «интеллектом» МЛ 380 могут быть адаптированы практически к любым задачам автоматизации.

Конструктивно представляют собой унифицированный набор функциональных модулей (УНФМ), каждый из которых в качестве ядра включает собственный микроконтроллер (в некоторых модулях два и более) с адаптированным под определенный набор функций программным обеспечением. Сопряжение модулей при реализации проекта каждого конкретного устройства или системы автоматизации обеспечивается простым интерфейсом, который управляется модулем коммуникационного процессора. На базе этого набора модулей можно создавать системы различного назначения и производительности: от одно - двухмодульных подсистем сбора данных и / или управления до мощных распределенных многопроцессорных комплексов. Расширение функций сводится к простому добавлению необходимого количества функциональных модулей с одновременным внесением изменений в обменную область памяти коммуникационного процессора. Коммуникационный процессор представляет собой мощный микроконтроллер с большим объемом энергонезависимой памяти, часами реального времени и развитым набором интерфейсов для обеспечения внутренних и внешних связей. К нему могут быть подключены различные операторские панели, персональные компьютеры, принтеры, другие коммуникационные процессоры в случае построения распределенных систем управления территориально рассредоточенными технологическими процессами.

Все модули набора условно подразделяются на два класса: универсальные, которые могут быть использованы в контроллерах различной конфигурации, работающих с унифицированными входными /выходными сигналами, и специализированные, которые дополнительно разработаны (разрабатываются) в том случае, если необходимо решать узко специализированные задачи, которые не могут быть решены с помощью универсальных (модули цифровых ПД / ПИД- регуляторов, управления зажиганием газовых двигателей, частотного управления асинхронными двигателями и др.).

Характеристики

Состав УНФМ и краткие технические характеристики модулей

Примечание. С целью сокращения описания модулей:

  • а/ буквосочетание Gs (galvanically separated) понимать как гальванически развязанный;
  • б/ все модули, кроме коммуникационного процессора и интеллектуальных дисплейных модулей, имеют стандартный для всего УНФМ набор интерфейсов: межмодульные - UART, SPI и внешний - гальванически развязанный RS 485;
  • в/ параметры импульсных / дискретных входов всех модулей: 24 В, >= 5 мА.
  1. Модуль коммуникационного процессора МЛ 380.101.000
    • Характеристика: FLASH встроенная - 128 К; внешняя - 512 К; RAM – 8 К; часы реального времени с энергонезависимой памятью; 8 аналоговых входов 0…2,5 В.
    • Интерфейсы межмодульные: I2C, UART, SPI / SMb, параллельный интерфейс для цветного / черно - белого графических мониторов и клавиатуры.
    • Интерфейсы внешние: CAN, 2 Gs RS 422 / 485, Gs UART, полный RS 232C.
    • Дополнительные адаптеры к модулю:
      • адаптер связи с GSM – радиомодемом;
      • адаптер связи с портативной радиостанцией;
      • адаптер связи с оптоволоконной линией связи;
      • адаптер связи с инфракрасным портом;
      • адаптер связи с USB – интерфейсом;
      • адаптер связи с HART – интерфейсом.
    • Применение: организация функционирования модулей в системе, сопряжение с другими подсистемами и внешними устройствами.
  2. Интеллектуальные дисплейные модули МЛ 910.100.000 / МЛ 920.100.000
    • Характеристика: FLASH встроенная - 512 К; FLASH - карты до 2 Гб; RAM – 8 К; часы реального времени с энергонезависимой памятью, алфавитно - цифровой или графический дисплей, мембранная клавиатура.
    • Интерфейсы: UART, SPI, Gs RS 422 / 485, RS 232C / RS 422 / 485.
    • Применение: человеко – машинный интерфейс; сбор, обработка, архивирование данных.
  3. Модуль ввода дискретных сигналов МЛ 380.200.003
    • Характеристика: 2 импульсных и 16 дискретных Gs входов; 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: ввод сигналов конечных выключателей, блокировок, средств защиты и сигнализации.
  4. Модуль ввода импульсных сигналов МЛ 380.210.000
    • Характеристика: 9 импульсных и 2 дискретных Gs входов; 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов от линейных и круговых датчиков перемещения / частоты вращения, счетчиков электроэнергии с импульсным выходом, счетчиков изделий / событий.
  5. Модуль контроля пламени МЛ 380.680.000
    • Характеристика: 2 импульсных Gs входа; 8 аналоговых входов контроля пламени по степени ионизации; 8 дискретных Gs выходов (~ 220 В; 0,3 А); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: в системах управления газовыми горелками.
  6. Модуль ввода сигналов МЛ 380.500.000 интеллектуальных измерительных преобразователей (протоколы HART, MODBUS)
    • Характеристика: 2 импульсных Gs входа; до 16 Gs входов для HART или до 32 Gs входов для MODBUS; 4 аналоговых входа: 2 входа для термометров сопротивления и 2 токовых входа 4…20 мА(12- разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов преобразователей температуры, давления, расхода с цифровым интерфейсом.
  7. Модуль ввода / вывода дискретных сигналов МЛ 380.301.000
    • Характеристика: 2 импульсных и 4 дискретных Gs входов; 8 дискретных Gs выходов (~ 220 В; 2,0 А) с контролем включения нагрузки.
    • Применение: контроль и управление исполнительными органами.
  8. Модуль ввода / вывода дискретных сигналов МЛ 380.302.001
    • Характеристика: 2 импульсных и 6 дискретных Gs входов; 8 дискретных Gs выходов (~ 220 В; 2,0 А); без Gs RS 485.
    • Применение: контроль и управление исполнительными органами.
  9. Модуль ввода / вывода дискретных сигналов МЛ 380.303.001
    • Характеристика: 2 импульсных и 8 дискретных Gs входов; 6 дискретных Gs выходов (~ 220 В; 2,0 А) с контролем включения нагрузки.
    • Применение: контроль и управление исполнительными органами.
  10. Модуль ввода / вывода дискретных сигналов МЛ 380.304.001
    • Характеристика: 2 импульсных и 6 дискретных Gs входов; 8 дискретных Gs выходов (~ 220 В; 0,3 А); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: управление симисторными ключами в системах электрического нагрева (с измерительным модулем МЛ 291.101.000 образует 8-канальный ПД / ПИД – регулятор).
  11. Модуль вывода дискретных сигналов МЛ 380.300.001
    • Характеристика: 2 импульсных Gs входа; 8 дискретных Gs выходов (~ 220 В; 2,0 А) с контролем включения нагрузки.
    • Применение: контроль и управление исполнительными органами.
  12. Модуль вывода дискретных сигналов МЛ 380.316.000
    • Характеристика: 2 импульсных Gs входа; 14 дискретных Gs выходов (~ 220 В; 0,3 А);2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: контроль и управление исполнительными органами.
  13. Модуль вывода дискретных сигналов МЛ 380.360.001
    • Характеристика: 6 дискретных Gs выходов (~ 220 В; 2,0 А); 2 входа контроля положения исполнительного органа (резистивные или индуктивные датчики).
    • Применение: управление двумя маломощными трехфазными двигателями переменного тока либо исполнительными органами типа МЭО с контролем положения.
  14. Модуль ввода токовых сигналов МЛ 380.404.001
    • Характеристика: 2 импульсных Gs входа; 16 токовых входов 0…5мА, 0 / 4…20мА (12 - разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов преобразователей температуры, давления, расхода, веса.
  15. Модуль ввода токовых сигналов с гальванической развязкой МЛ 380.405.000
    • Характеристика: 2 импульсных Gs входа; 16 токовых Gs входов 0…5мА, 0 / 4…20мА (12 - разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов преобразователей температуры, давления, расхода, веса.
  16. Модуль ввода токовых сигналов комбинированный МЛ 380.411.001
    • Характеристика: 2 импульсных Gs входа; 10 аналоговых входов: 8 термопарных входов или 8 токовых входов 0…5мА, 0 / 4…20мА и 2 входа для термометров сопротивления (12 - разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов преобразователей температуры, давления, расхода для систем мониторинга технологических процессов и оборудования.
  17. Модуль контроля температуры (термопары) МЛ 380.401.001
    • Характеристика: 2 импульсных Gs входа; 7 входов для термопар и 1 вход термокомпенсации или 8 токовых входов 0…5мА, 0 / 4…20мА (12 - разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А);
    • Применение: обработка сигналов преобразователей температуры, давления, расхода, веса.
  18. Модуль контроля температуры (термометры сопротивления) МЛ 380.402.001
    • Характеристика: 2 импульсных Gs входа; 8 входов для термометров сопротивления (12 - разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов термометров сопротивления.
  19. Модуль контроля температуры / давления МЛ 380.403.001
    • Характеристика: 2 импульсных Gs входа; 8 аналоговых входов: 4 входа для термопар или 4 токовых входа 0…5 мА, 0 / 4…20 мА и 4 входа для термометров сопротивления (12- разрядный АЦП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: обработка сигналов преобразователей температуры, давления, расхода, веса.
  20. Модуль вывода токовых сигналов МЛ 380.350.000
    • Характеристика: 2 импульсных Gs входа; 8 токовых выходов 0…5мА, 0 / 4…20мА; (16 - разрядный ЦАП); 8 входов контроля положения исполнительного органа; 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: управление исполнительными органами с токовым управлением с контролем положения.
  21. Модуль универсальный МЛ 380.321.000
    • Характеристика: 2 RTD входа, 4 токовых входа или 4 входа для термопар с компенсацией ХК, 4 аналоговых входа 0-5В, 4 выхода тока 0-20 мА, 6 дискретных входов, 4 вых. PVG (PVT).
    • Интерфейсы внешние: 2 интерфейса RS-485.
    • Применение: обработка сигналов преобразователей температуры, давления, расхода, веса, дискретных датчиков, с возможностью управления исполнительными органами.
  22. Модуль 8-канального ПД / ПИД - регулятора МЛ 380.315.000
    • Характеристика: 2 микроконтроллера: измерительный и регулирующий; 2 импульсных Gs входа; 10 аналоговых входов: 8 для подключения термопар, 1 вход термокомпенсации, 1 вход для подключения термометра сопротивления (24 - разрядный АЦП); 8 дискретных Gs выходов (~ 220 В; 0,3 А); 1 дискретный Gs выход (~ 220 В; 2,0 А).
    • Применение: многоканальный контроль / регулирование температуры: металлургия, стекольная / фарфоровая промышленность, промышленность стройматериалов, оборудование по переработке полимерных материалов.
  23. Модуль универсального ПД / ПИД – регулятора МЛ 380.700.000 (2 блока)
    • Характеристика: 2 импульсных Gs входа; 8 аналоговых входов: либо входы для подключения термопар, либо токовые входы 4..20 мА (12 - разрядный АЦП); 1 вход контроля положения исполнительного органа (резистивный или индуктивный датчики); 2 аналоговых токовых Gs выхода 4…20 мА (12 - разрядный ЦАП); 4 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: регулирование температуры, давления, расхода, уровня, соотношения.
  24. Модуль фазового управления МЛ 380.305.000
    • Характеристика: 2 импульсных Gs входа; 6 токовых входов 0 / 4…20 мА (10 - разрядный АЦП); 8 дискретных Gs выходов (~ 220 В; 0,3 А); вход контроля перехода фазы через «ноль».
    • Применение: управление электрическим нагревом, вибраторами оборудования подачи сырья.
  25. Модуль фазового регулирования МЛ 380.370.000.
    • Характеристика: 2 импульсных Gs входа; 2 токовых входа 0 / 4…20 мА (16 - разрядный АЦП); 1 токовый Gs выход 4…20 мА (8- разрядный ЦАП); 2 дискретных Gs выхода для управления тиристорами (24В; 10 мА); 2 дискретных Gs выхода (~220 В; 2,0 А); вход контроля перехода фазы через «ноль»; 1 канал фазового регулирования с контролем тока нагрузки (датчик тока).
    • Применение: управление нагревом высокотемпературных электрических печей.
  26. Модуль цифровой обработки сигналов МЛ 380.800.000.
    • Характеристика: 2 микроконтроллера: управляющий и коммуникационный; 2 импульсных и 8 дискретных Gs входов; 2 токовых входа 0…5мА, 0 / 4…20мА (12 - разрядный АЦП); 8 дискретных Gs выходов (логика); 1 токовый выход 4…20 мА (12- разрядный ЦАП); 2 дискретных Gs выхода (~ 220 В; 2,0 А).
    • Применение: управление быстрыми процессами, системы зажигания газопоршневых двигателей.
  27. Модуль синхронизации многоканальный МЛ 380.650.000
    • Характеристика: 2 импульсных и 4 дискретных Gs входа; 4 аналоговых входа 4…20 мА (12 - разрядный АЦП); 4 токовых Gs выхода 4…20 мА (12- разрядный ЦАП); 8 дискретных Gs выходов 24 В; 5 мА; 2 дискретных Gs выхода (~ 220 В; 2 А).
    • Применение: управление быстрыми процессами, частотные преобразователи.
  28. Модуль частотного преобразования МЛ 380.650.001
    • Характеристика: 2 микроконтроллера: управляющий - DSP и сопроцессор - ПД / ПИД - регулятор; 3 импульсных Gs входа для датчика скорости вращения и 1 дискретный Gs вход; 2 аналоговых входа: токовый вход 4…20 мА и вход для термометра сопротивления (12 - разрядный АЦП); 6 ШИМ – Gs выходов и 3 дискретных Gs выхода: (12 В; 5 мА); 1 токовый выход 4…20 мА (12 – разрядный ЦАП); 2 дискретных Gs выхода 24 В; 1 А.
    • Применение: управление быстрыми процессами, частотные преобразователи.
  29. Модуль питания импульсный МЛ 730.000.002
    • Характеристика: Uвх = 85…265 В; Uвых = 2 х 24 В, 1,8 А или 2 х 12 В, 1,8 А
  30. Модуль питания импульсный
    • Характеристика: Uвх = 24 В +/- 25%; Uвых = 2 х 24 В, 0,5 А.
  31. Модуль питания линейный МЛ 380.731.000.
    • Характеристика: Uвх = 220 В +/- 20%; Uвых = 2 х 24 В, 0,1 А или 2 х 12 В, 0,3 А
  32. Модуль резервного питания МЛ 380.714.000.
    • Характеристика: Uвх = 220 В +/- 20%; Uвых =13,8 В 0,5 А; зарядное устройство для аккумулятора; Gs напряжение 5 В; Gs напряжения 2 х 24 В.

Важно! Практически каждый из модулей набора имеет в своем составе дополнительно 2 гальванически развязанных импульсных / дискретных входа и 2 мощных силовых выхода (~220 В, 2 А) для быстрого реагирования на аварийные ситуации, возникающие на локальном уровне, управляемом каждым из этих модулей: предупредительная / аварийная сигнализация, аварийное отключение (принятие оперативных решений на локальном уровне с последующей передачей соответствующего сообщения на более высокий уровень). По усмотрению разработчика они могут быть использованы как дополнительные входы / выходы.

Номенклатура модулей расширяется по мере возникновения новых задач автоматизации. Интересным является то обстоятельство, что практически каждый модуль или некоторое произвольное их сочетание могут быть представлены самостоятельной локальной или удаленной подсистемой сбора данных или подсистемой управления частью технологического процесса, причем для сопряжения подсистем могут использоваться интерфейсы, использующие протоколы типа CAN, Modbus, Profibus, Fieldbus, hart – protocol, а также радиомодемы, подключаемые к интерфейсу RS -232C.
