Контроллер AVR 5

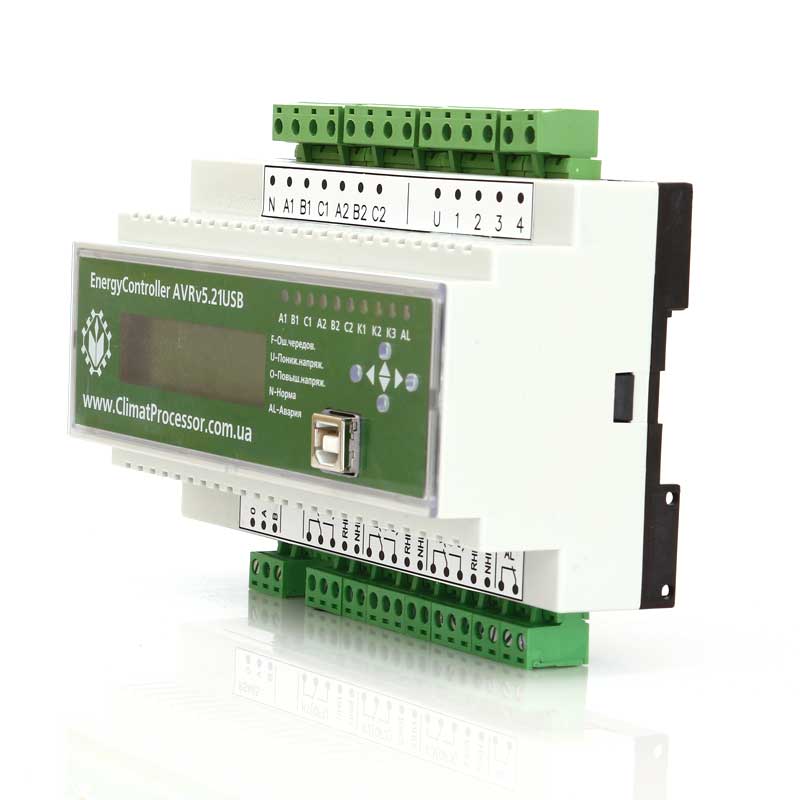

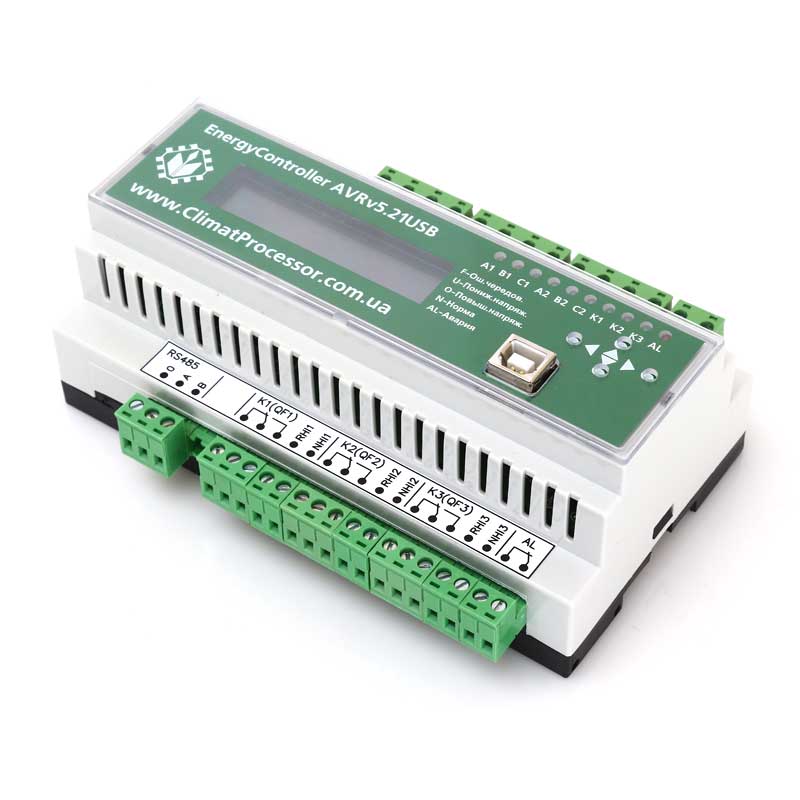

Контроллер Energy Controller AVR v 5.21 является универсальным прибором, который встраивается в блок АВР.

Об оборудовании

Контроллер АВР измеряет фазные напряжения в количестве шести штук. Исчисление происходит в среднеквадратичном методе во время двухсот измерений за один период. Значение точности имеет показатель 0,5%. Исключаются усреднения, а так же временной отрезок для измерений. Контроллер AVR v 5.21 делает 3 цикла вычислений значений напряжения на каждую фазу всего лишь за одну секунду, при этом отслеживая правильность последовательности чередования всех фаз, относительно каждого ввода (вводов всего два). Так же фазы проходят тест на соответствие между рабочими вводами.

Силовые аппараты поддаются управлению через силовые реле, которые являются основой для контроллера. Контакт каждого реле может выдержать нагрузку током в размере 5 Ампер в условиях напряжения 230 Вольт переменного типа тока. Контакты в реле являются перекидными, именно поэтому они управляют обмоткой силового контактора или пускателя, но и при этом они позволяют управлять моторизированным приводом в автоматическом выключателе.

Дополнительная информация

Каждый вход имеет оптронную развязку, чтобы контролировать состояние цепи блока в АВР. Под контроль попадают контакты в силовом аппарате, дополнительные контакты расцепителя в выключателе, цепи для ручного типа управления. Напряжение, созданное контроллером, питает цепи. Введенное звено с постоянным током, контролирует состояние любого дополнительного контакта, независимо от текущего значения ввода. Если хотя бы одна фаза из шести работает, то этого достаточно для осуществления питания на контроллер. При этом не создается помех для контроля состояний дополнительных контактов, а так же для цепей с ручным управлением.

Осуществляет точный контроль, а так же вычисление показателем напряжения на рабочей фазе или же на дополнительном контакте. Может регулировать аппаратом силового типа исполнения. Производит, выдает сигналы при наступлении чрезвычайного или аварийного случая.

Входы и выходы AVR v 5.21

  • Вход «N». Это нейтраль объединенного типа с вводом в размере 0,4 кВ.
  • Вход А1; В1; С1. Питает контроллер, измеряет фазное напряжение на первом вводе.
  • Вход А2; В2; С2. Питает АВР контроллер, меряет фазное напряжение на втором вводе.
  • Выход U. Питает оперативную цепь с максимальным значением в 20 мА, напряжение равно плюс 300 Вольт. Выработка напряжения происходит даже в моменты пропажи питания на каждом вводе на протяжении 0,3 секунды.
  • Вход № 1. Переключает режимы рабочего состояния. Режим «Ручной» или режиме «Автоматический».
  • Вход № 2. Если схема не имеет секций, является приоритетным входом для первого входа. Если подключается на выход U, то приоритет отдается на первый ввод. Без отключения приоритет отсутствует. Если секционирование есть – является входом на ручное управление секционным аппаратом. Если подключен на U – аппарат является включенным, если не подключен U – аппарат секционного типа выключен.
  • Вход № 3. Служит для управления в ручном варианте аппаратом ввода в первом вводе. При подключении U – аппарат включается, если подключения нет – не включается.
  • Вход № 4. Управляет в ручном  режиме аппаратом для ввода на уровне второго ввода. Аппарат отключается при отсутствии подключения в выходу U, включается при его наличии.
  • Выход K1 QF1. Является переключающим контактом, который настраивает работу вводного аппарата с первого ввода. Размер тока 5 Ампер при переменных 230 Вольтах.
  • Вход K1 RHI. Являются главными контактами в аппарате вводного типа (первый ввод). Через замкнутые контакты изолированного типа подключает аппарат на выход U. В случае включенного аппарата, вход получает напряжение в размере 300 Вольт. При выключенном входе, схема является работоспособной, но защитные функции от аварийного включения вводного аппарата не сработают. Если в каком-нибудь аппарате контакты залипнули, блокировка включения не сработает (на втором вводом аппарате).
  • Вход K1 NHI. Это состояние для цепей аварийного типа на вводных аппаратах с вводом первого порядка. Изолированные замкнутые контакты подключаются на выход U. При секционированной схеме, сигнал аварийного типа не подключает приемник хорошо работающему вводу, в случае аварийного выключения аппарата. При выключенном входе, схема продолжает работу, но защита не функционирует.
  • Выход K2 QF1. Контакт является переключающим, работает в вводных аппаратах со вторым вводом.
  • Вход K2 RHI. Являются главными контактами в аппаратах с вторыми вводами. Нормально разомкнутые типы контактов являются подключающими аппарат к U выходу. Если залипает контакт на любом аппарате, включение второго (другого) аппарат блокируется.
  • Вход К2 NHI. Вводной аппарат (второй ввод) с состоянием аварийной цепи. НР контакты присоединяют выход U на аппарат. Расцепитель сработает во время аварийной ситуации, но при этом 300 Вольт должны поступить на данных вход. Если в схеме есть секционирование, то приемник нельзя подключить к работоспособному входу, в случае если аппарат выключен аварийно.
  • Выход К3 QF1. Контакт переключает тип управления аппаратом секционного характера.
  • Вход К3 RHI. Секционный аппарат имеет главные контакты. Остальные как у входа К2 RHI.
  • Вход К3 NHI. Секционный аппарат имеет рабочим состоянием аварийные цепи. Характеристики такие же, как у таких входов, указанных выше.
  • Выход AL. Издает сигнал об аварии. Все характеристики аварийного сигнала могут задаваться с компьютера. Релейный выход считается замкнутым.
  • Размеры для крепления: ширина 157 мм; высота корпуса 86 мм (без учета креплений); глубина 60 мм.
  • Размер подаваемого напряжения на клеммы от 0 В до 275 В.
  • Входное напряжение имеет процент точности вычисления в размере 0,5 процента.
  • Мощность потребления в работе равна 2 Ватта.
  • Через контакты серии К подается ток в размере 5 Ампер.
  • Переключение может задерживаться на диапазон от 0,5 секунды до 255 секунд. Это происходит во время выхода значений ввода через установленные рамки значений.
  • Память прибора может запомнить 65 356 случаев.
  • Поверки могут не производиться.
  • В случае полного отсутствия питания, энергозависимые часы в контроллере, будут вести исчисления на протяжении 10 лет.
  • Хранить на складе при диапазоне температуры от -31 до +86 градусов.
  • Рабочий процесс может происходить при температурных колебаниях от 0 до 71 градуса.
  • Состояние «ложь» может получать постоянное напряжение длительного характера в промежутке от 0 до 20 Вольт.
  • Состояние «правда» может работать с напряжением постоянного характера в промежутке от 200 до 320 Вольт.

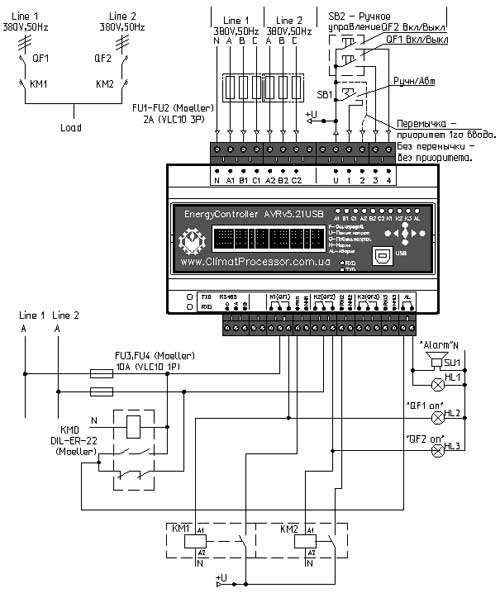

Схема контроллера АВР 5.21

Рис. 1. Схема контроллера АВР 5.21
