Модуль процессора ПРЦ7

Документация:
37764 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль процессора ПРЦ7 является обменным устройством между двумя контроллерами.

Об оборудовании

Образовывая связь между ЛОМИКОНТом и РЕМИКОНТом, наш модуль ПРЦ7 может передавать информацию между данными двумя контроллерами. Так же в спектр рабочих возможностей входит логическая и арифметическая обработка полученных и переданных данных, которые соответствуют выбранному типу программы. Функционально заменяет модуль ПРЦ5 и модуль МУС2, которые работали в контроле 110 серии (ЛОМИКОНТ И РЕМИКОНТ).

Описание внешнего вида, дополнительная информация

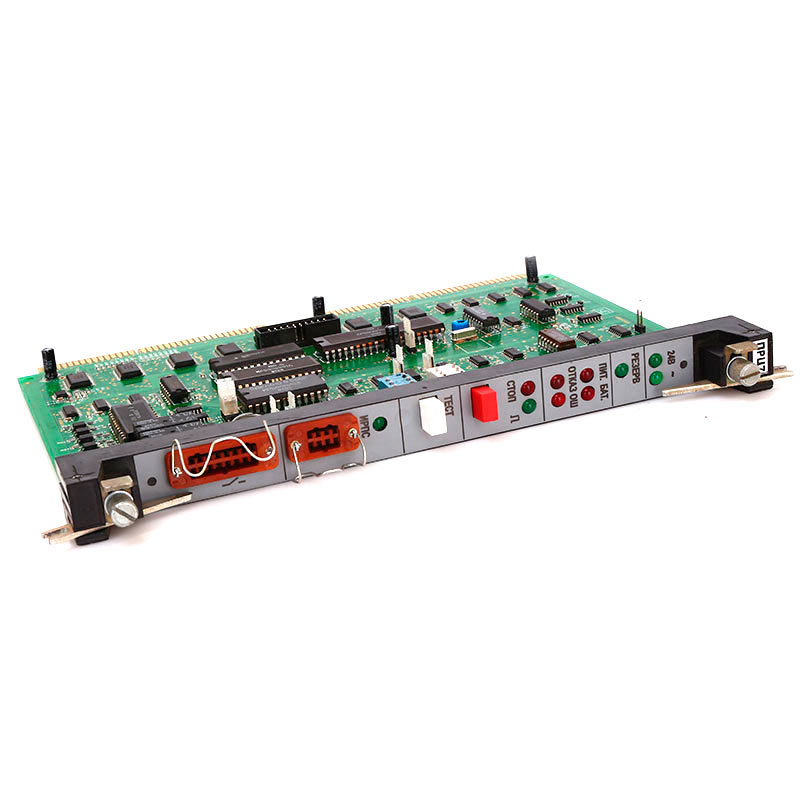

Лицевая панель изготавливается из пластмассы. Разъемы устроены на ней, при этом позволяют осуществлять подключение внешнего абонента; подключения средств индикации; подключение органов управления. Модуль является платой печатного монтажа. На плату напаяны радиоэлементы, которые образуют рабочую схему. На конце содержится вставка печатного типа. На вставку выводятся сигналы для связи с устройством контроллера.
Микропроцессор это основной элемент рабочей схемы. Маркировка микропроцессора имеет название КР580-ВМ80А. Является 8 разрядным параллельным устройством, которое обрабатывает данные в фиксированной системе команд. В свое рабочее время процессор производит коды с адресами; принимает различные коды для рабочих команд. При этом принимаются и выдаются сигналы степени D; принимаются и выдаются сигналы для управления аппаратурой.

Рабочие функции

Микропроцессор занимается рядом действий.
Устанавливает адресный код каждого адреса, который соответствует очередной команде. Далее команда принимается. После приема, происходит выполнение команды. Чтобы произвести передачу данных из микропроцессора или в него, то выставляется адрес, чтобы записать и прочитать его. Далее следует обмен имеющейся информацией. После выполнения последней стадии (передача информации), круговорот действий идет заново.
Узел УС и узел КПС (вместо МУС-2) занимается следующими функциями.
Устанавливаются специфические режимы рабочего состояния в контроллере. Индицируются установленные режимы, в случае неисправности так же производится индикация. Контролируется ответ от УСО модуля. Контролируется питающее напряжение. Выдаются метки по временным показателям в сетевом и точном программируемом таймере. Обеспечивается последовательная интерфейсная связь.

Характеристики

  • Размер разрядности процессора равен 8 бит.
  • Размер тактовой частоты равен 2,0 Мегагерц.
  • Произведение индикации во время неисправности или установления рабочего режима присутствует.
  • Питание подается от стабилизированного напряжения, с постоянной характеристикой тока в двух вариантах: 12 Вольт или же 5 Вольт, но показатель плюс минус.
  • Требуемая мощность для осуществления рабочих задач не бывает более 6,0 Вольт Ампер.
  • IP00 является показателем степени защиты.
  • Высота 25,3 сантиметра.
  • Ширина изделия 2,1 сантиметра.
  • В глубину показатель равен 18,2 сантиметра.
  • Вес изделия примерно 300 грамм.
