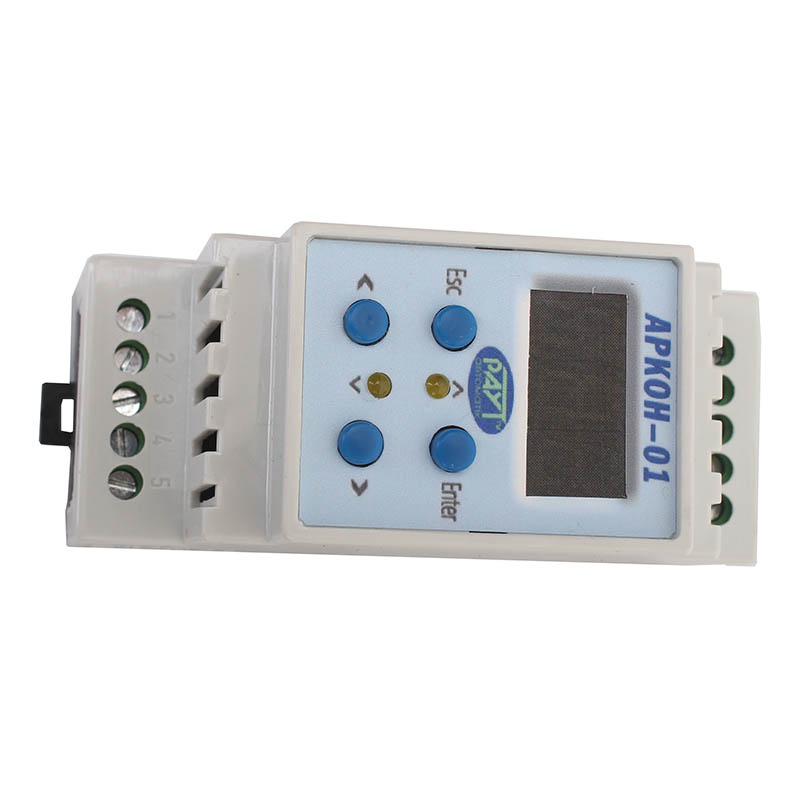

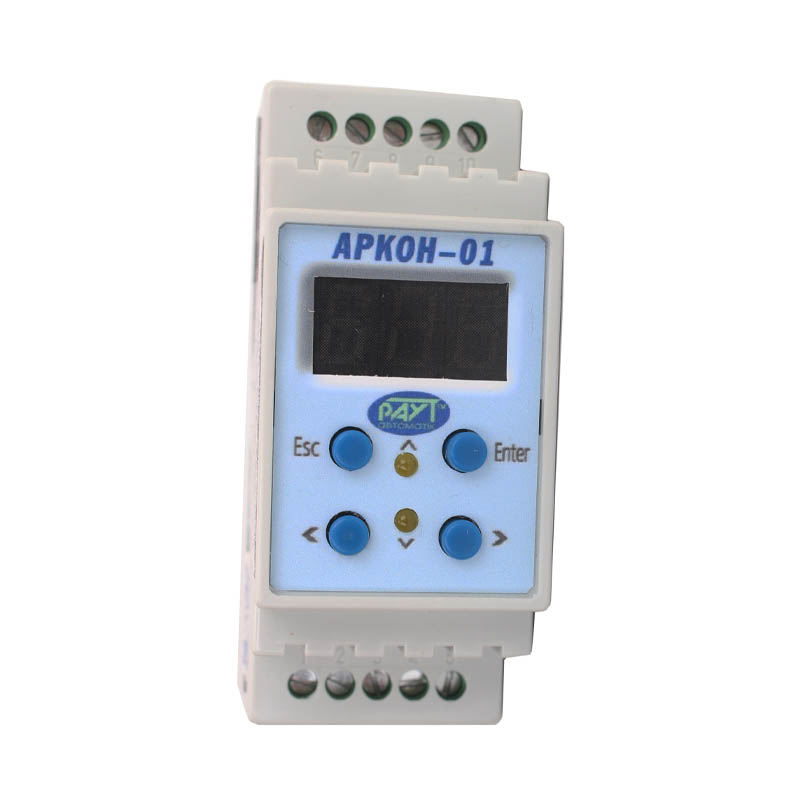

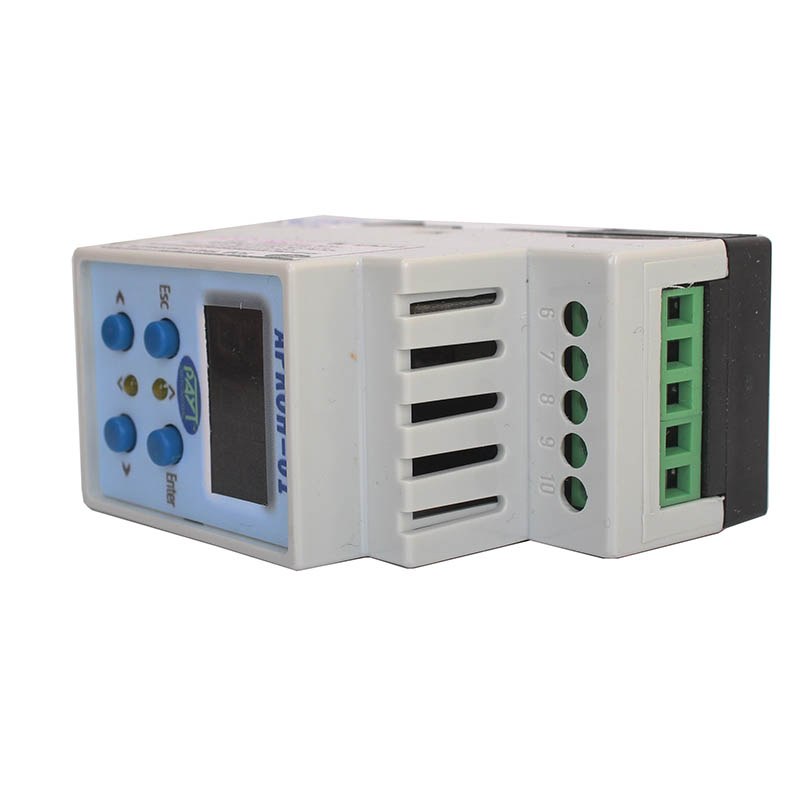

Контроллер Аркон-01

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контроллер Аркон-01 предназначен для поддержания на заданном значении технологических параметров (температуры, влажности, давления и т.д.) в любых технологических системах.

    Функциональные возможности

    Контроллер Аркон-01 обеспечивает:

    • поддержание заданной температуры по 4 алгоритмам,
    • управление,
    • аварийную сигнализацию,
    • управление,
    • аварийная сигнализация при поддержании параметра по алгоритму №3 и применении исполнительного механизма с аналоговым управлением возможна организация сигнала о понижении параметра №2 ниже заданной уставки.

    Область применения

    Контроллер широко используется для поддержания:

    • температуры воздуха в приточном воздуховоде или в помещении (каскадно) путем воздействия на теплый или холодный клапан (управление (0-10) В или трехпозиционное 24В);
    • влажности в приточном воздуховоде или в помещении (каскадно) путем воздействия на пароувлажнитель (управление (0-10) В);
    • температуры в системе ГВС (управление (0-10) В или трехпозиционное 24 В);
    • давления в различных системах водоснабжения и т.д. (управление (0-10) В или трехпозиционное 24В).

    Характеристики

    Технические характеристики
    Параметры Значение
    Напряжение питания ~24B, 50Гц, =24в
    Потребляемая мощность, не более 5Вт
    Программирование конфигурирование из меню контроллера
    Входы аналоговые Pt1000, Ni1000, (0—10) В 2 шт
    дискретный с внутренним источником питания 1 шт
    Выходы аналоговый (0-10) В 1 шт
    дискретный трехпозиционный потенциальный 300 мА, ~24 В 1 шт
    Тип дисплея 3-х разрядный семисегментный индикатор
    Тип клавиатуры Контактная
    Светодиодная сигнализация «вверх» - свидетельствует о выдаче команды, которая приводит к увеличению параметра, «вниз»-свидетельствует о выдаче команды, которая приводит к уменьшению параметра
    Корпус монтаж на DIN-рейку
    степень защиты IP 20
    Подключение провод, сечением не более 1 мм²

    Схемы

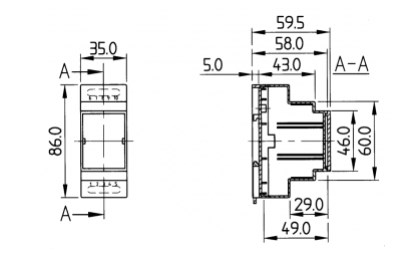

    Схема габаритных размеров Контроллера Аркон-01

    Рис.1 Схема габаритных размеров Контроллера Аркон-01
