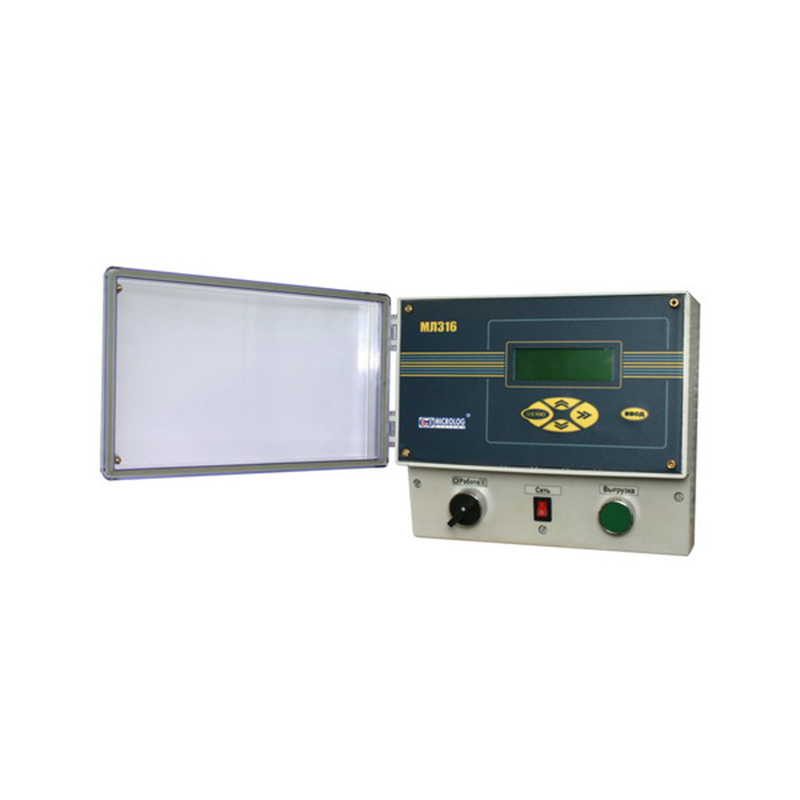

Контроллер МЛ 316

Контроллер МЛ 316 предназначен для управления весодозирующими комплексами, в которых для измерения веса применяются тензорезисторные измерительные преобразователи.

Может применяться дозаторах, системах расфасовки, линиях многокомпонентного дозирования шихты в стекольном и металлургическом производствах, а также в составе автоматизированных систем управления технологическими процессами.

Обеспечивает измерение и дозирование в широком диапазоне весов с дискретностью измерения 0,01 % и точностью дозирования 0,25 %. Точность дозирования может быть значительно выше при условии применения высококачественных исполнительных механизмов.

Область применения

В настоящее время контроллеры используются в составе многокомпонентных линий по подготовке сырья для различных технологических процессов в комбикормовой промышленности, стекольном производстве, промышленности строительных материалов. Настройка программного обеспечения контроллеров осуществляется при помощи специальной программы-конфигуратора с персонального компьютера.

Функциональные возможности

Контроллер для весодозирующих комплексов МЛ 316 обеспечивает:

• питание измерительных преобразователей (тензодатчиков) и бесконтактных концевых выключателей;
• управление исполнительными механизмами и анализ квитанций от исполнительных механизмов;
• калибровку измерительной системы по паспортным параметрам датчика и по эталонному весу;
• учет веса тары при измерении веса и дозировании;
• подсчет количества отпущенных доз и их суммарного веса;
• сохранение при отключении питания всех вводимых параметров, калибровок, уставок, информации о количестве и суммарном весе доз;
• работу весодозирующих устройств в режимах:
  • однократного дозирования;
  • циклического дозирования с ручной выгрузкой;
  • циклического дозирования с автоматической выгрузкой.
• возможность осуществления автоматической подстройки поправки дозирования по среднему значению отклонения от заданного веса (только в автоматическом режиме).

Конструкция и принцип работы

Контроллер МЛ316 конструктивно состоит из преобразователя “напряжение – код” (ПНК) МЛ 291 и собственно контроллера МЛ380.316, в состав которого входят:

• интеллектуальный дисплейный модуль МЛ 910 / 920, обеспечивающий общее управление и связь между модулями, функции индикации и ввода данных, а также связь с внешним компьютером;
• модули ввода-вывода, обеспечивающие выдачу управляющих сигналов на объект управления и прием квитанций от исполнительных органов.

ПНК обеспечивает подачу питания на тензодатчики, преобразование измеренного напряжения в код, цифровую фильтрацию, выработку управляющего сигнала на прекращение процесса подачи продукта в бункер дозатора. Применение в ПНК мощного микроконтроллера с 24-разрядным аналого-цифровым преобразователем обеспечивает комбинированную аппаратно-программную фильтрацию как высокочастотных, так и низкочастотных помех. Связь контроллера с ПНК, а также с внешним компьютером, осуществляется по интерфейсу RS-485. Это дает возможность размещать ПНК непосредственно возле тензодатчиков, а контроллер на значительном расстоянии от него. Наличие стандартного интерфейса позволяет при помощи специально разработанных программных средств для персонального компьютера контролировать процесс дозирования «прослушиванием» информации обмена между модулями, а также осуществлять учет, регистрацию и анализ результатов дозирования. Структура контроллера, в которой используются унифицированные аппаратные и программные модули, обеспечивает возможность адаптации к различным задачам измерения веса и дозирования, к различным объектам управления путем установки необходимого количества модулей ввода-вывода. К примеру, при установке нескольких дополнительных модулей можно обеспечить работу контроллера в составе многокомпонентных дозаторов.
