Контроллер заряда ASC-12

Контроллер заряда ASC-12 предназначен для бесперебойного питания напряжением постоянного тока 12 В измерительных преобразователей теплоэнергетических параметров, измерительных комплексов, а также различных приборов и промышленного оборудования.

Питание контроллера ASC-12 осуществляется напряжением постоянного тока, полученного от фотоэлектрических модулей (солнечной батареи). Внутри контроллера установлены аккумуляторные батареи в количестве 3 или 6 шт. АКБ заряжаются от напряжения постоянного тока, генерируемого от солнечных панелей и используются в качестве источников питания нагрузки с регулярной подзарядкой от солнечных панелей.

Контроллер может использоваться для обеспечения бесперебойного питания в полевых условиях, где нет возможности «запитать» приборы сетевым источником: например, для питания GSM-контроллера мониторинга скважин SQUID-5N-GasWell, а также различных маломощных приборов в АСУТП, энергетике и телеметрии.

Устройство и принцип действия

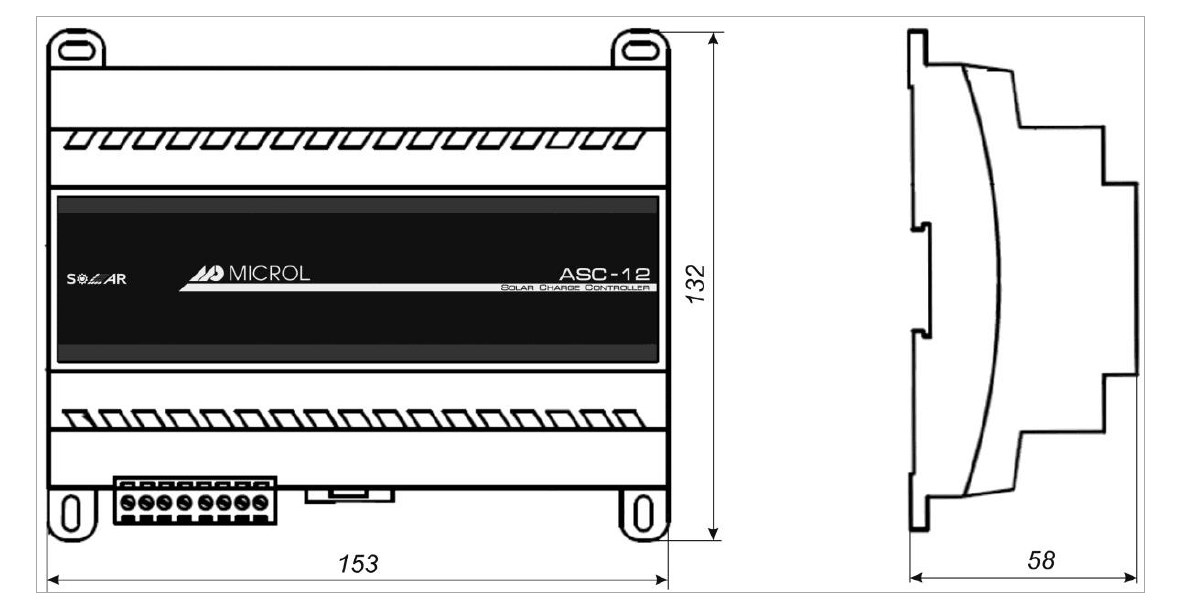

Контроллер конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Сверху и снизу на корпусе предусмотрены отверстия для крепления модуля на стену используя шурупы.

Внутри корпуса размещена плата контроллера, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.

Контроллер ASC-12 представляет собой устройство для бесперебойного питания подключаемой маломощной нагрузки напряжением 12 В постоянного тока от встроенных аккумуляторов (3 шт. или 6 шт. в зависимости от исполнения). Между АКБ и цепью нагрузки предусмотрена перемычка JP1 (рисунок 1.2), которая предназначена для отсоединения аккумуляторов от цепи питания и для возможности произведения наладки контроллера уполномоченными специалистами на предприятии-изготовителе.
