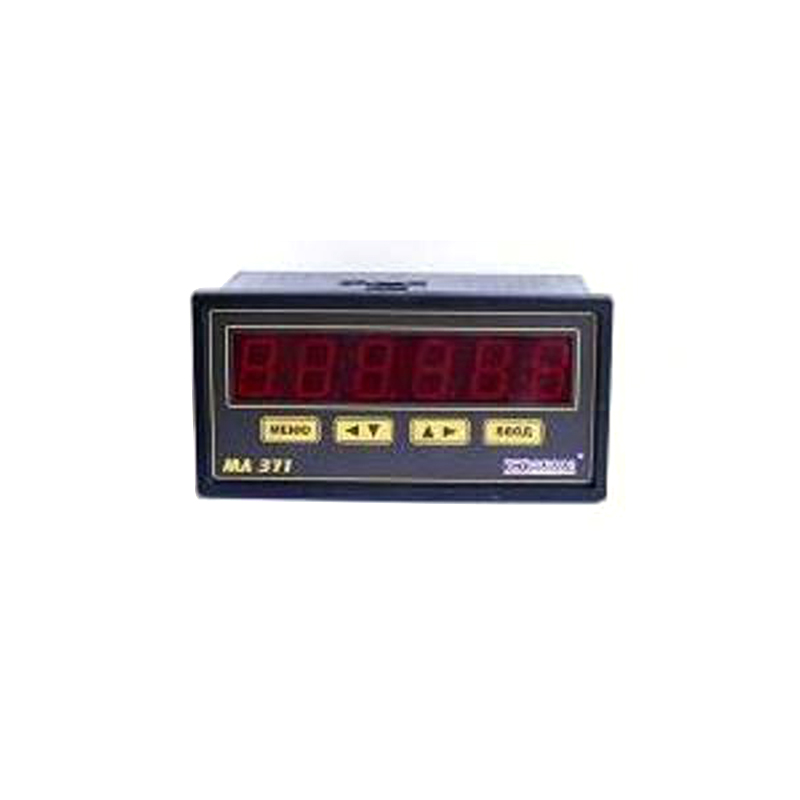

Контроллер для весодозирующих систем МЛ 371

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контроллер для весодозирующих систем МЛ 371 предназначен для управления отдельными весодозирующими устройствами либо комплексами, в которых для измерения веса применяются тензорезисторные измерительные преобразователи. Может применяться в дозаторах, системах расфасовки, бетоносмесительных узлах, комплексах по производству сухих бетонных смесей, линиях многокомпонентного дозирования шихты в стекольном и металлургическом производствах, а также в составе автоматизированных систем управления различными технологическими процессами. Совместно с преобразователями «напряжение - код» (ПНК) МЛ 291.04/05/06 обеспечивает измерение и дозирование в широком диапазоне весов с дискретностью измерения 0,01 % и точностью дозирования 0,25 %. Точность дозирования может быть значительно выше при условии применения высококачественных исполнительных механизмов.

Функциональные возможности

Контроллер МЛ 371 обеспечивает:

  • питание измерительных преобразователей (тензодатчиков) и бесконтактных концевых выключателей;
  • управление исполнительными механизмами и анализ квитанций от исполнительных механизмов;
  • калибровку измерительной системы по паспортным параметрам датчика и по эталонному весу;
  • учет веса тары при измерении веса и дозировании;
  • подсчет количества отпущенных доз и их суммарного веса;
  • сохранение при отключении питания всех вводимых параметров, калибровок, уставок, информации о количестве и суммарном весе доз;
  • работу весодозирующих устройств в режимах:
    • однократного дозирования;
    • циклического дозирования с ручной выгрузкой;
    • циклического дозирования с автоматической выгрузкой.
  • возможность осуществления автоматической подстройки поправки дозирования по среднему значению отклонения от заданного веса (только в автоматическом режиме).

Основные особенности

Программируемые контроллеры МЛ 371 имеют большой объем оперативной и энергонезависимой памяти, часы реального времени, 2 высокоскоростных импульсных входа, 8 дискретных входов и 10 мощных дискретных выходов, посредством которых обеспечивается контроль и управление механизмами комплекса, клавиатуру и панель индикации для ввода и отображения значений параметров. Путем установки дополнительного процессорного блока количество входных и выходных сигналов можно удвоить. Контроллеры имеют широкий набор интерфейсов внутрисистемной связи и два гальванически развязанных интерфейса RS-485 для организации внешних связей. К одному из них могут быть подключены преобразователи ПНК, ко второму - может быть подключен либо регистратор параметров МЛ 914/921, либо персональный компьютер АРМ оператора – технолога соответствующего технологического комплекса. Это, во-первых, дает возможность размещать ПНК непосредственно возле тензодатчиков, а контроллер - на значительном расстоянии от него; во-вторых, - наличие стандартного интерфейса позволяет при помощи специально разработанных программных средств для персонального компьютера контролировать процесс дозирования «прослушиванием» информации обмена между модулями, а также осуществлять учет, регистрацию и анализ результатов дозирования.

Настройка программного обеспечения контроллера также осуществляется с персонального компьютера при помощи специальной программы – конфигуратора.

Характеристики

Параметр Значение
Количество выходных каналов управления 10
Параметры выходных сигналов управления 24 B, ≤ 1A
Количество дискретных входов 10
Параметры входных сигналов 24 B, ≥ 5 мA
Класс точности дозирования 0,25
Степень защиты IP 52
Питание контроллера 2 х 24 В, 0,1 А
Габаритные размеры 144 х 48 х 140 мм
