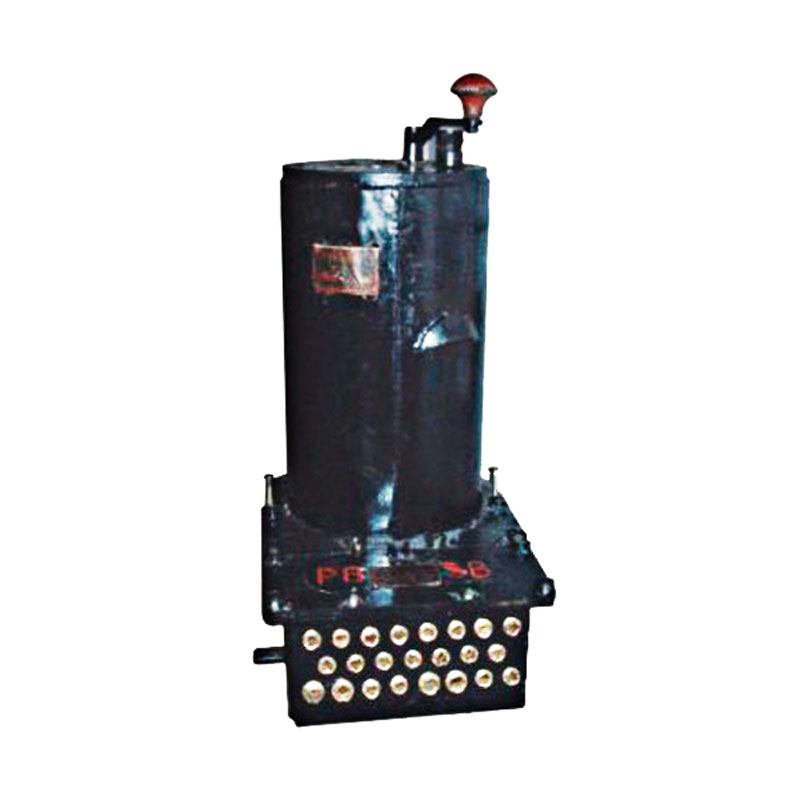

Контроллер КРВ-2М

Контроллер рудничный КРВ-2М вариант взрывобезопасный – это техническое устройство, которое осуществляет управление сложными техническими устройствами путем получения информации от датчиков.

Назначение контроллеров КРВ-2М

Рудничный вариант контроллера используется в тяговых электродвигателях электровозов с секционнированными батареями, а также в электровозах с щелочными и кислотными аккумуляторными батареями. С его помощью осуществляется управление системами сигнализации, освещения, тяговых двигателей, частотного управления стрелочными переводами.

Контроллер является программируемым устройством, который рекомендуется к использованию в условиях повышенной запыленности и загазованности.
Устройство и работа

Контроллер заключен в оболочку, обладающую взрывонепроницаемыми свойствами. Основные детали контроллера, располагающиеся на крышке:

  • Коробка вводов
  • Ручка, с помощью которой производят выбор направления для движения
  • Тумблер для переключения освещения с дальнего на ближний свет и наоборот
  • Кнопка для активизации звуковой сигнализации
  • Ручка, управляющая двигателями
  • рычаг бдительности
  • тумблер для изменения положения стрелок

Основная задача контроллера – получение информации и использование ее в ходе регулировки работы таких функций как:

  • Освещение
  • Звуковые сигналы
  • Работа стрелок
  • Направление движения

Благодаря климатическому исполнению контроллеры могут надежно работать при температурах включительно от минус 5 до плюс 35 °С и влажности этого пространства до 98,01%.

Контроллер КРВ-2М в соответствии с ГОСТом 14254 характеризуется как обладающий степенью защиты 1Р54, в области взрывозащиты — относится к оборудованию рудничному взрывозащищенному (РВ3В). По ГОСТу 15150 имеет 5 категорию размещения.

  • Общий вес оборудования – до 160 кг.
  • Его габариты – 582х916х465 мм.

Основные технические характеристики:

  • Напряжение в силовых сетях – 300 В, для бок контактов – до 220 В.
  • Ток постоянный, в кулачковых деталях – 150 А, в осветительных цепях я – 4 А.

Имеет контакты в следующем количестве:

  • Коммутирующие – 7
  • Реверсирующие – 8
  • Блок контакт - 1

Нажатие контактов производится при усилии

  • На коммутирующих вариантах – от 2,5 до 3,5 кг/с
  • На реверсирующих контактах – от 2 до 3,3 кг/с

Для коммутирующих контактов:

  • Показатели провала – от 3,5 до 4,5 мм
  • Параметры раствора – от 9 до 13 мм

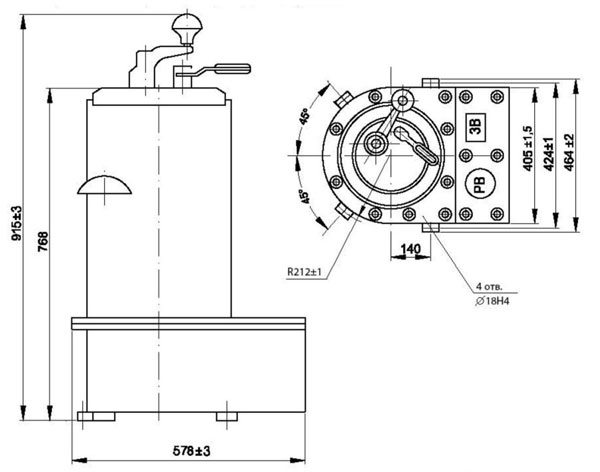

размеры контроллера КРВ-2М

Размеры контроллера
