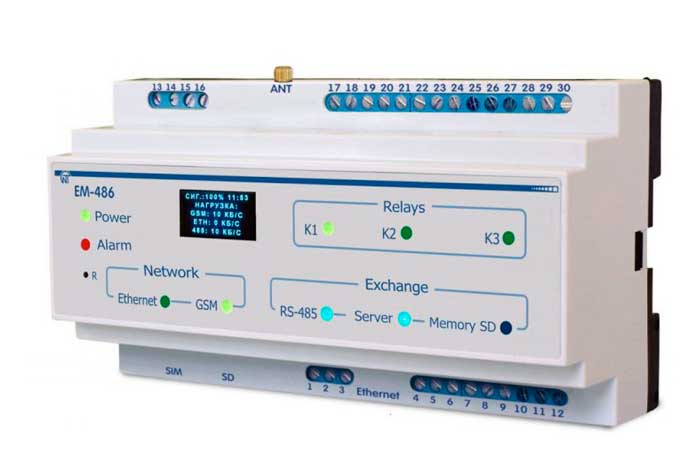

Контроллер ЕМ-486

No votes yet
Категория:

Контроллер ЕМ-486 обеспечивает сбор данных с подключенных устройств (аналоговых датчиков и устройств MODBUS), передачу данных на сервер, доступ к данным (по протоколу MODBUS TCP или при помощи текстовых сообщений SMS), отслеживание событий и реакцию на события (управление реле, запись значений в устройства MODBUS).

Устройство и принцип действия

Контроллер обеспечивает управление устройствами MODBUS в сети RS - 485 через интерфейсы Ethernet или GPRS, или при помощи SMS. Изделие также позволяет считывать данные с устройств MODBUS или с подключенных аналоговых датчиков.

Процессор поддерживает подключение к облачному серверу сбора данных по Ethernet при помощи микросхемы физического интерфейса Ethernet (или по G PRS при по мощи встроенного GSM - модема, если подключение по Ethernet недоступно). Также к ЕМ-486 может быть установлено подключение по Ethernet по протоколу MODBUS TCP для обмена данными с устройствами MODBUS или с изделием. Изделие принимает и обрабатывает SMS с паролем и командой чтения/записи для устройств MODBUS.

При установке карты памяти контроллер считывает во встроенную память логику действий - программу сбора данных и отслеживания событий. Программа выполняется в фоновом режиме. Изделие хранит во встроенной памяти сетевые настройки, параметры входов и выходов, логику действий, журнал собранных данных .

Технические характеристики
Параметры Значение
Номинальное напряжение питания переменного тока , В 230
Частота сети, Гц 45 - 65
Интерфейс обмена по проводной сети 10Base - T / 100Base - T
Поддерживаемые протоколы сети Ethernet UDP, ARP, TCP
Интерфейс обмена по беспроводной сети GSM
Поддерживаемые стандарты беспроводной сети SMS, GPRS
Встроенные сервера MODBUS TCP, HTTP
Максимальное количество подключений по протоколу MODBUS TCP 4
Интерфейс обмена по сети MODBUS RS - 485
Поддерживаемые протоколы сети MODBUS MODBUS RTU,
MODBUS ASCII
Максимальное выходное напряжение драйвера RS - 485, В 3,3
Выходной ток короткого замыкания драйвера RS - 485 (предельный), мА 250
Сопротивление встроенного терминатора, Ом 70 – 1000 Ом или отключен
Рекомендуемое количество подключенных устройств в сети MODBUS :
  • при входном токе приемников на шине RS - 485 не более 0,125 мА
  • при входном токе приемников на шине RS - 485 не более 1 мА
не более 256
не более 32
Диапазон регулирования частоты счета импульсов на входах, мГц 1 – 500 000
Погрешность измерения напряжения, не более, мВ 40
Погрешность измерения тока, не более, мкА 200
Погрешность измерения температуры, °С 2
Габаритные размеры, H*B*L, мм
  • с установленной GSM
  • антенной без GSM антенны
157х112х56
157х99х56

Комплектность

  • Контроллер ЕМ-486 - 1 шт,
  • Кабель соединения с сетью Ethernet - 1 шт,
  • GSM антенна (разъем SMA M , 50 Ом) - 1 шт (другие типы антенн поставляются по согласованию с покупателем).
  • Руководство по эксплуатации. Паспорт - 1 экз.
  • Карта памяти microSD (2 Гб ) - 1 шт,
  • Упаковка - 1 шт.
