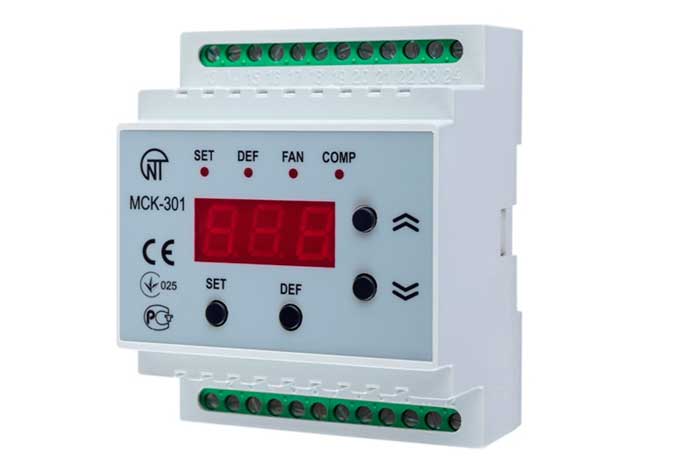

Контроллер МСК-301-3

No votes yet
Категория:

Контроллер МСК-301-3 предназначен для управления температурными приборами.

Функциональные возможности

Контроллер обеспечивает:

  • измерение температуры в помещении,
  • управление термоприборами в зависимости от данных измерения,
  • сообщение о превышении заданной максимальной температуры в помещении,
  • сообщение о достижении заданной минимальной температуры в помещении,
  • отключения термоприборов при появлении сигнала о пожаре,
  • индикацию средней температуры в помещении.
Технические характеристики
Параметры Значение
Основные выходы :
  • перекидной релейный выход для управления термоприбором при cos =1
  • нормально - разомкнутый релейный выход для управления термоприбором при cos =1
  • нормально - разомкнутый релейный выход для включения сигнализации достижения заданной минимальной температуры при cos =1
8 А 250 В
8 А 250 В
8 А 250 В
Разрешение по температуре 0,1°С
Номинальное напряжение питания однофазное 220 В 50 Гц или трехфазное 380 В 50 Гц
Напряжение , при котором сохраняется работоспособность устройства от 160 до 330 В
Потребляемая мощность 5 Вт
Масса 0,3 кг

Устройство и принцип действия

Контроллер МСК-301-3 поддерживает следующие режимы работы:

  • режим термостата,
  • тестовый режим.

В режиме термостата ведется контроль за выходом температуры в помещении за установленные пределы (параметры HAL и LAL). При превышении температуры в помещении параметра HAL на индикатор выводится код А1 и срабатывает сигнализация превышения максимальной температуры. Сигнализация отключится, когда температура в помещении станет меньше значения HAL-HHS. При температуре в помещении меньше параметра LAL на индикатор выводится код А2 и срабатывает сигнализация достижения минимальной температуры. Сигнализация отключится, когда температура станет больше значения LAL+LLS.

Для перехода контроллера МСК-301-3 в тестовый режим необходимо одновременно нажать кнопки SET и DOW N. В этом случае на индикатор выводится tES и включаются все реле. Через 15 с контроллер управления температурными приборами возвращается в режим термостата.
