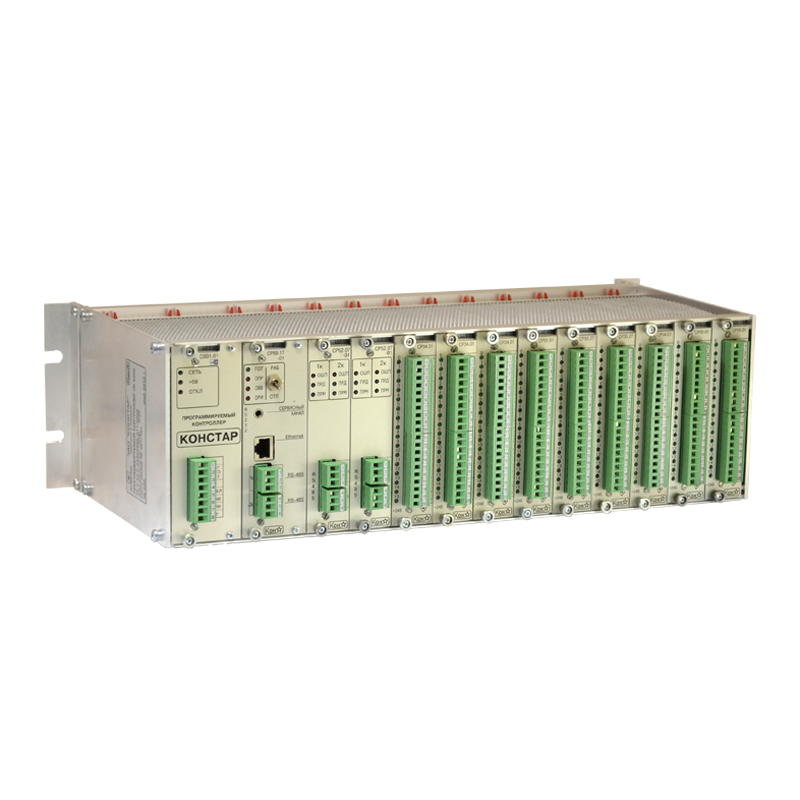

Контроллер К202

Логический контроллер К202 (ПЛК, PLC) – это универсальное блочно-модульное электронное устройство свободной комплектации, являющееся базовым для создания АСУ во многих областях промышленности.

Назначение

Программируемый контроллер предназначен для построения на его базе гибких многозадачных СУ ТП в промышленности. Базовый блок может состоять из разных функциональных узлов и быть запрограммирован на выполнение любых по сложности задач. Для этого основной контроллерный блок К202 имеет набор блоков расширения.

Конструкция

Контроллер К202 имеет блочно-модульную конструкцию, его корпус выполнен без швов из металла. При чем на переднем положении панели всегда расположены органы управления, индикация и планки клеммных колодок для подключения всех необходимых линий связи, датчиков, подачи питания и выходных линий исполнительных устройств.

Базовый блок состоит из установленных в стойку модулей

  • питания (СВ91),
  • микропроцессорного (СР59),
  • расширения (СР52),
  • ввода/вывода.

Обмен информацией между ними осуществляется посредством порта RS485 модуля расширения. Число входов/выходов К202 с помощью блоков расширения может достигать 2048. А АСУТП, построенная для выполнения какого-то конкретного технологического процесса, может быть легко интегрирована в общезаводскую систему автоматизированного управления.

Модули подключаются в шасси контроллера с помощью разъёмных соединителей и закрепляются винтами к корпусу устройства. Базовый блок может комплектоваться разными модулями, так достигается адаптация устройства под выполнение конкретных технологических процессов и в комплексе с программным обеспечением достигается большая гибкость для создания систем автоматизации практически любой сложности.

Логический контроллер К202 (ПЛК, PLC) выдерживает рабочие настройки по работе

Максимальное число входов/выходов

2048

Применяемые микропроцессоры в контроллерных модулях (тактовая частота)

MCIMX357CVM5B (532 МГц)

STR710FZ2T6 (48 МГц)

Число установочных мест в шасси контроллера

Четыре, восемь, одиннадцать, восемьнадцать

Языковой вид программирования

Язык LD, язык ST

Среднее быстродействие (выполнение 1000 смешанных инструкций)

0,142 мс

Каналы связи

Ethernet, оптический канал, RS485, RS232

Обеспечение для компьютера

По уровня К748 v2

Класс защиты корпуса

IP марка 30

Температуры двух категорий для работы стандартный/расширенный

+5÷+55 ˚С/-40÷+55 ˚С

Размер

262 мм (384 мм, 478 мм, 628 мм) х 147,5 мм х 199,5 мм

Объём памяти

код программы

384 Кбайт

таблицы данных

640 Кбайт

текст программы

578 Кбайт

Список продуктов называется Микропроцессорный модуль: СР59.15-01, СР59.15-02, СР59.15-03, СР59.16, СР59.17-01, СР59.17-02, СР59.17-03.

Модуль расширения: СР52.15-01; СР52.16-01; СР52.18-01, -02.

Питание: СВ91.01-01, СВ91.01-02, СВ91.01-03, СВ91.02, СВ91.06-01, СВ91.06-02, СВ91.06-03.

Модуль коммутации: СР52.17-01, СР52.17-02.

Компоновочное шасси: СК10.02-01, СК10.02, СК10.02-03, СК10.02-04.
