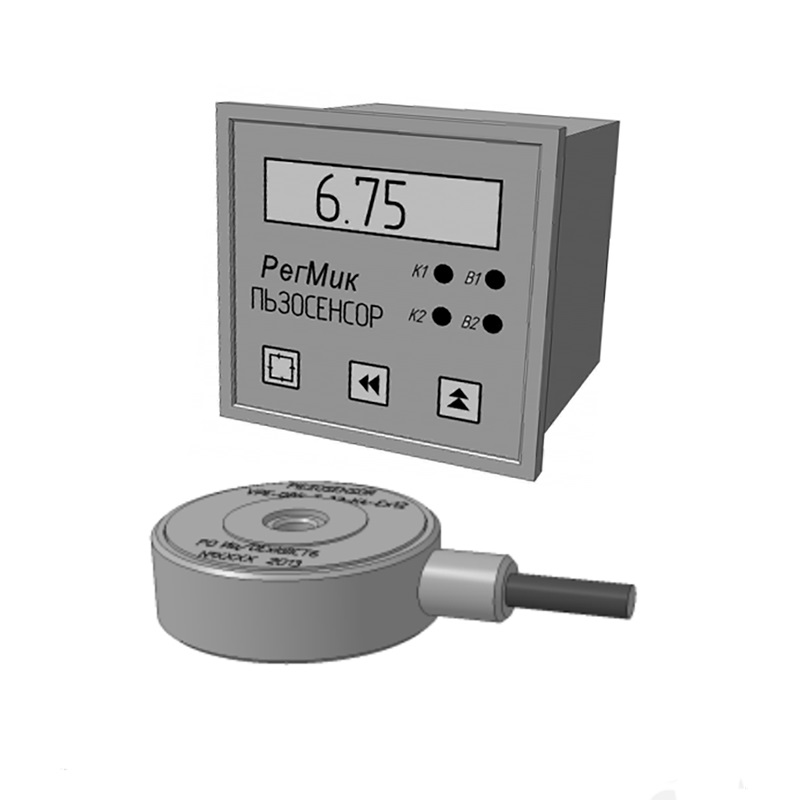

Система контроля вибрации СКВ-К1 ВПЭ-085/ИРМ

Документация:

Техническое описание(687.82 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Система СКВ-К1 ВПЭ-085/ИРМ предназначена для контроля вибрационного состояния энергетических установок через измерение уровня вибрации корпусных неподвижных деталей.

Область применения

Система широко используется в системах защиты от вибрационного разрушения электродвигателей, генераторов, турбин и др. энергетических установок.

Функциональные возможности

Система СКВ-К1 ВПЭ-085/ИРМ обеспечивает:

непрерывное измерение СКЗ виброскорости
сравнение с заданными уставками (границами зон вибрации A/В, B/C, C/ D)
фиксирование скачка уровня вибрации,
фиксирование нарастания уровня вибрации.

Амплитудный диапазон модификаций VPE-085-Т-ХХ
ХХ (Выход 4-20 мА)	Диапазон измерения виброскорости	Коэффициент преобразования
- 16 (20 мА=16 мм/с)	от 0,5 до 16 мм/с	от 0,5 до 16 мм/с
- 32 (20 мА=32 мм/с)	от 1 до 32 мм/с	0,5 мА ⋅ мм^-1 ⋅ с
- 64 (20 мА=64 мм/с)	от 2 до 64 мм/с	0,25 мА ⋅ мм^-1 ⋅ с
- 96 (20 мА=96 мм/с)	от 3 до 96 мм/с	0,167 мА ⋅ мм^-1 ⋅ с

Принцип действия

Вибрация корпусных деталей СКВ-К1 ВПЭ-085/ИРМ воспринимается чувствительным пьезоэлектрическим элементом вибропреобразователя и преобразуется в заряд. Усилитель преобразует заряд в сигнал по напряжению. Интегратор преобразовывает поступающий на его вход сигнал, соответствующий виброускорению в сигнал, пропорциональный виброскорости. Фильтр высоких частот (ФВЧ) формирует АЧХ канала по выходу СКЗ V мм/с в области низких частот. Фильтр низких частот (ФНЧ) с частотой среза 1 кГц формирует АЧХ канала измерения виброскорости и выделяет низкочастотную составляющую спектра поступающего сигнала. Преобразователь RMS/DC формирует на выходе постоянное напряжение, пропорциональное СКЗ виброскорости.

В режиме виброконтроля вибропреобразователь ВПЭ воспринимает виброускорение неподвижных частей энергетических установок и преобразует ее в виброскорость в виде электрического сигнала постоянного тока в диапазоне 4-20 мА. Нормализованный токовый сигнал измеряется измерителем регулятором (ИРМ). На основании полученных данных ИРМ оценивает вибрационное состояние машины.

В соответствии с зонами оценки вибрационного состо яния оборудования на стадии программирования ИРМ задаются уставки A/B, В/C, С/D, характеризующие эксплуатационное состояние оборудования.
