Прибор автоматического переключения сетей (основная/резервная) АПС-А, чертеж , мы видим электротехническим изделием, обеспечивающим электропитанием оборудование из состава системы Фотон-А. При этом реализуется:

  • автоматическое переключение между основной и резервной линиями электропитания,
  • зарядный ток аккумуляторов.

Назначение

Прибор переключения АПС-А предназначен для беспрерывного функционирования в составе систем адресной пожарной сигнализации Фотон-А.

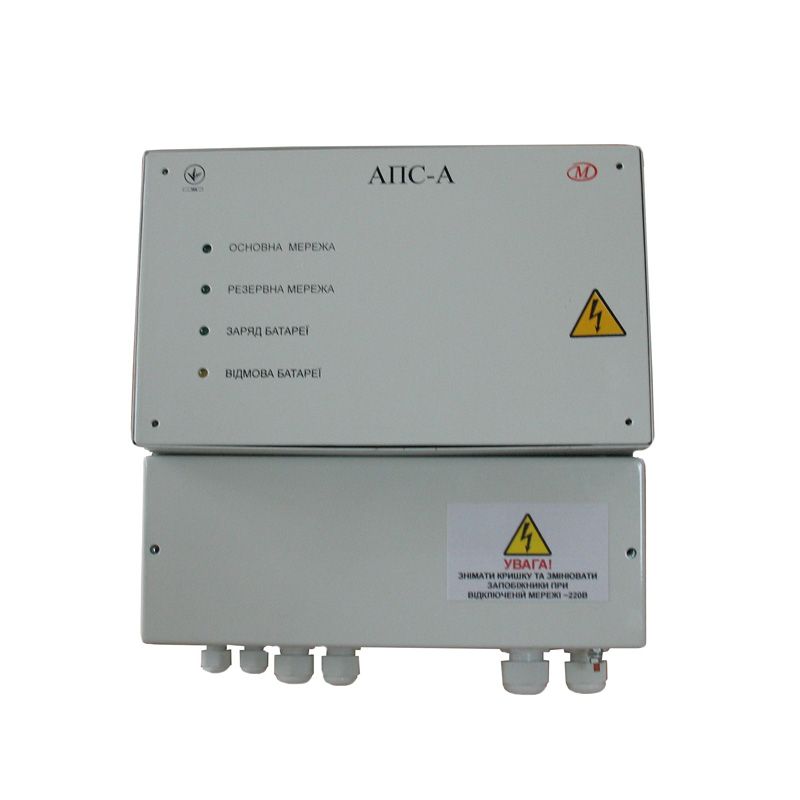

Конструкция прибора АПС-А

АПС-А имеет корпус из металлического сплава с конструкцией для подвесного монтажа. На передней панели расположены индикаторы. Если внутреннее сопротивление аккумуляторов превысит установленный предел, то начинает светиться соответствующий индикатор, а по интерфейсу RS485 в ПУ передается сигнал о неполадках системы резервного питания. На ПУ информация отображается ЖК-дисплеем.

Функциональное предназначение

Функционал АПС-А заключается в:

  • переключении питания электрооборудования на резервную линию при исчезновении напряжения в основной линии,
  • обратном переключении при его появлении,
  • передаче информации в ПУ о зарядном токе, напряжении на выходе, состоянии внутренних узлов, состоянии линий электроснабжения,
  • размыкании замкнутых контактов реле при выявлении неисправностей (в обесточенном состоянии контакты реле разомкнуты).

Название Меридиан

Прибор переключения сетей АПС-А

Чертеж

ФРДИ.436614.018-02

Напряжение при подаче питания

Разброс 186,95…242,05 В

Резервное питание должно иметь

Показатели 21…30 В

Верхний предел внутреннего сопротивления аккумулятора

2,5 Ом

Число резервных аккумуляторов

2 аккумулятора

Емкость резервных аккумуляторов

Каждый 12 А*ч

Верхний предел вибрации имеет такой показатель

Ускорение 5 м/кв.с

Напряжение на выходе

19,999…30,001 В

Нугразочный ток

Максимум 125 мА

Верхний предел амплитуды пульсаций выходного напряжения

1,5 В

Верхний предел кратковременного (<30мин.) нагрузочного тока

(0,48+1) А

Мощность потребления электроэнергии при отсутствии нагрузки и зарядного тока

<0,5 Вт/ 5 ВА

Мощность потребления электроэнергии при заряде и токе нагрузки 125 мкА

До 60 вольтампер

Напряжение полного заряда аккумуляторов

(27,4÷27,8) В

Измерительная точность термодатчика

±5 °C

Длительность заряда аккумуляторов

3 дня подряд

Нижний предел аккумуляторного напряжения

Предел 20,8…21,2 В

Число адресов в адресном пространстве

Один адрес

Показатели габаритов

134х292х265 мм

Показатели веса

4 кг
