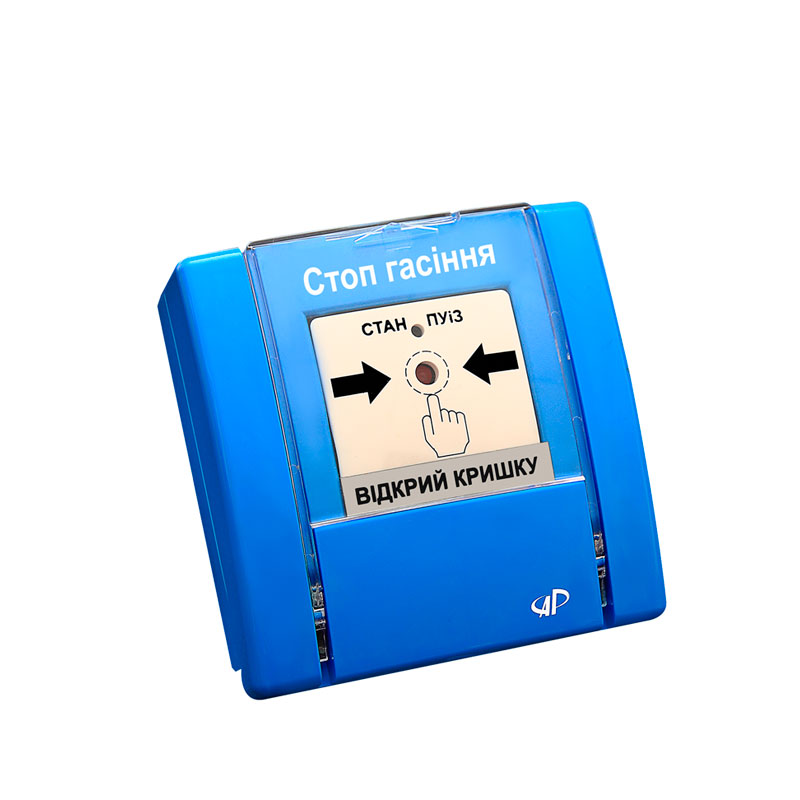

Устройство ручного управления РУПД-11-В-О-М-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройства ручного управления РУПД-11-В-О-М-1 предназначены для ручного управления режимами ППКПиУ.

Устройство и принцип действия

Устройства ручного управления состоит из корпуса и поддона с закрепленной на нем печатной платой. Корпус имеет откидную прозрачную крышку, предназначенную для защиты рабочего элемента (кнопки) от случайного нажатия.

Дежурный режим (начальное состояние) отображается кратковременными вспышками кранного оптического индикатора.

Технические характеристики
Параметры Значения
Функциональное назначение стоп гашения
Цвет корпуса голубой
Начальное состояние контактов НР
Функциональное исполнение механическая фиксация состояния, два индикатора режима, максимальный ток коммутации 30 мА
Индикатор режимов есть
Диапазон питающих напряжений: 9 - 30 В
Ток потребления дежурном режиме при максимальном напряжении питания 30В:
  • по цепи «ШПС»
  • по цепи «24В»
не более 50 мкА
не более 500 мкА
Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений: 2 - 20 мА
Внутреннее сопротивление в режиме «Включено» по цепи «ШПС» при токе 20мА: не более 500 Ом
Усилие, необходимое для включения устройства (нажатия клавиши): 22,5± 2,5 Н
Габаритные размеры не более 102х102х38 мм
Масса не более 0,12 кг
Срок службы не менее 10 лет

Комплектность

  • Устройство ручного управления для пожаротушения и дымоудаления РУПД-11-В-О-М-1 - 1 шт.
  • Паспорт - 1 экз на упаковку.
  • Ключ - 1 шт.
  • Ключ возврата -1 шт.
  • Саморез ⌀3,5х35 - 2 шт.
  • Дюбель распорный 6х35 - 2 шт.
