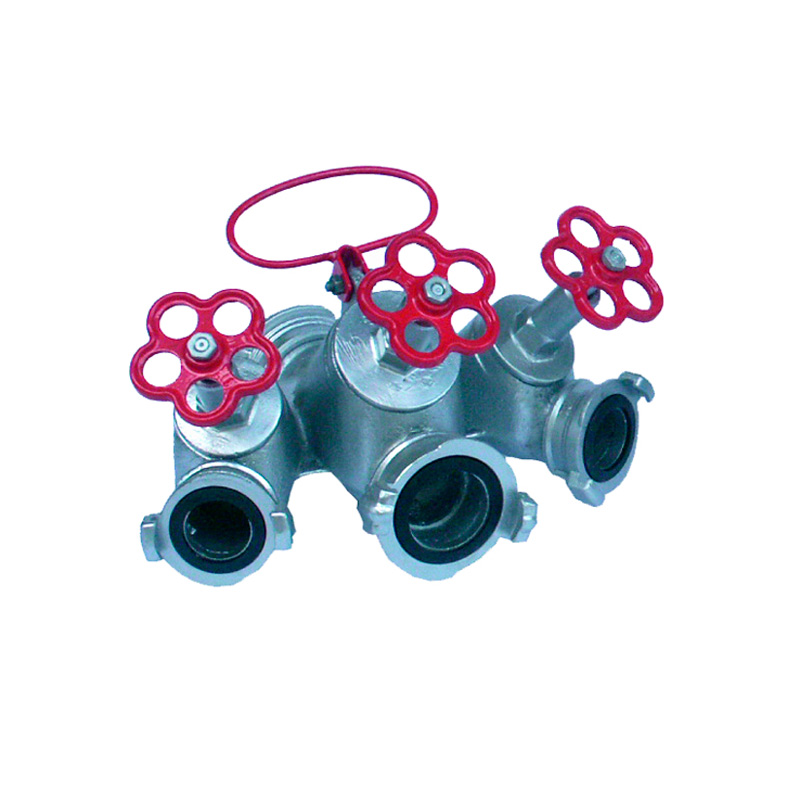

Разветвления рукавные трехходовые РТ-80

Average: 9 (1 vote)
Документация:

Разветвления рукавные трехходовые РТ-80 предназначены для разделения потока и регулирования количества подаваемой воды, проходящей по напорным пожарным рукавам.

Конструктивное исполнение

Разветвление трехходовое состоит из корпуса, на патрубки которого навернуты головки соединительные и ввернуты вентили. Вентили 50 и 80 имеют одинаковую конструкцию и состоят из клапанного устройства, корпуса вентиля, валика и маховичка.

После присоединения напорных и выкидных рукавных линий к трехходовому разветвлению открывают необходимое количество клапанных устройств. Поступающая вода в трехходовое разветвление направляется через выходные отверстия выкидными рукавными линиями к месту назначения.

Трехходовое разветвление может работать одновременно с тремя или меньшим количеством выкидных рукавных линий, что достигается открытием и закрытием выходных отверстий патрубков клапанным устройством, посредством вращения валика маховичком нормальным усилием одного человека.

Параметры Значения
Рабочее давление, МПа (кгс/см2) 1,2 (12)
Условный проход входного патрубка, мм 80
Условный проход выходных патрубков, мм:
центрального
боковых
80
2х50
Минимальный ход затворного клапана выходного патрубка, мм, для условного прохода:
50
70
80
35
-
45
Габаритные размеры, мм, не более:
длина
ширина
высота
375
465
280
Масса, кг, не более 6,3
Число выходных патрубков, шт. 3
Коэф. гидравлического сопротивления, не более 1,5

К каждой партии разветвлений РТ-80, отправляемых в один адрес, прилагается паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601.
