Рукавное трехходовое разветвление РТ-70 Л-А-2,0

No votes yet

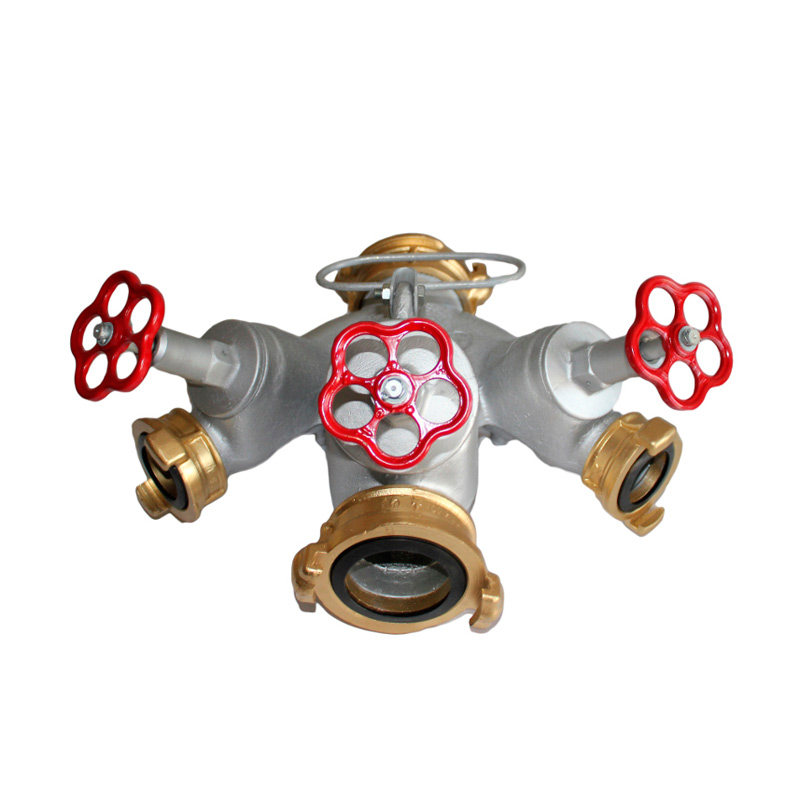

Рукавное трехходовое разветвление РТ-70 Л-А-2,0 предназначено для разделения потока и регулирования количества подаваемой воды или раствора пенообразователя, проходящей по напорным пожарным рукавам.

Устройство и принцип действия

Разветвление трехходовое состоит из корпуса, на патрубки которого навернуты головки соединительные и ввернуты вентили. Вентили 50 и 80 имеют одинаковую конструкцию и состоят из клапанного устройства, корпуса вентиля, валика и маховичка.

После присоединения напорных и выкидных рукавных линий к трехходовому разветвлению открывают необходимое количество клапанных устройств. Поступающая вода в трехходовое разветвление направляется через выходные отверстия выкидными рукавными линиями к месту назначения.

Трехходовое разветвление может работать одновременно с тремя или меньшим количеством выкидных рукавных линий, что достигается открытием и закрытием выходных отверстий патрубков клапанным устройством, посредством вращения валика маховичком нормальным усилием одного человека.

Параметры Значения
Рабочее давление, МПа (кгс/см2) 2,0 (20)
Условный проход входного патрубка, мм 70
Число выходных патрубков 3
Условный проход выходных патрубков, мм:
  • центрального
  • боковых
70
2х50
Минимальный ход затворного клапана выходного патрубка, мм, для условного прохода:
  • 50
  • 70
35
35
Коэффициент гидравлического сопротивления, не более 2
Габаритные размеры, мм, не более:
  • длина
  • ширина
  • высота
320
390
270
Масса, кг, не более 7,2

К каждой партии разветвлений РТ-70 Л-А-2,0, отправляемых в один адрес, прилагается паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601.
