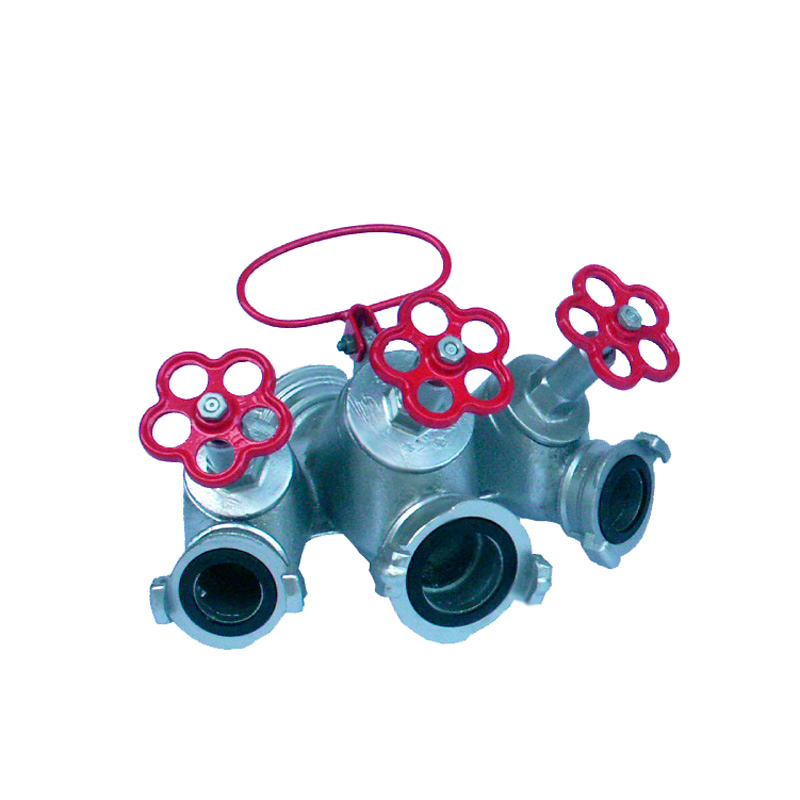

Разветвления рукавные трехходовые РТ-70

Average: 8 (1 vote)
Документация:

Разветвления рукавные трехходовые РТ-70 предназначены для разделения потока и регулирования количества подаваемой воды, проходящей по напорным пожарным рукавам.

Устройство и принцип действия

Разветвление трехходовое состоит из корпуса, на патрубки которого навернуты головки соединительные и ввернуты вентили. Вентили 50 и 70 имеют одинаковую конструкцию и состоят из клапанного устройства, корпуса вентиля, валика и маховичка.

После присоединения напорной и выкидных рукавных линий к трехходовому разветвлению открывают необходимое количество клапанных устройств. Поступившая вода в трехходовое разветвление направляется через выходные отверстия выкидными рукавными линиями к месту назначения.

Трехходовое разветвление РТ-70 может работать одновременно с тремя или меньшим количеством выкидных рукавных линий, что достигается открытием и закрытием выходных отверстий патрубков клапанным устройством, посредством вращения валика маховичком нормальным усилием одного человека.

Параметры Значения
Рабочее давление, МПа (кгс/см2) 1,2 (12)
Условный проход входного патрубка, мм 70
Условный проход выходных патрубков, мм:
  • центрального
  • боковых
70
2х50
Минимальный ход затворного клапана выходного патрубка, мм, для условного прохода:
  • 50
  • 70

35
35

Габаритные размеры, мм, не более:
  • длина
  • ширина
  • высота
320
390
270
Масса, кг, не более 5,3
Число выходных патрубков, шт. 3
Коэф. гидравлического сопротивления, не более 2,0
