Описание
Рукавное четырехходовое разветвление РЧ-150 Л-А-2,0 предназначено для разделения потока и регулирования количества подаваемой воды или раствора пенообразователя, проходящих по пожарным рукавам.
Устройство и принцип действия

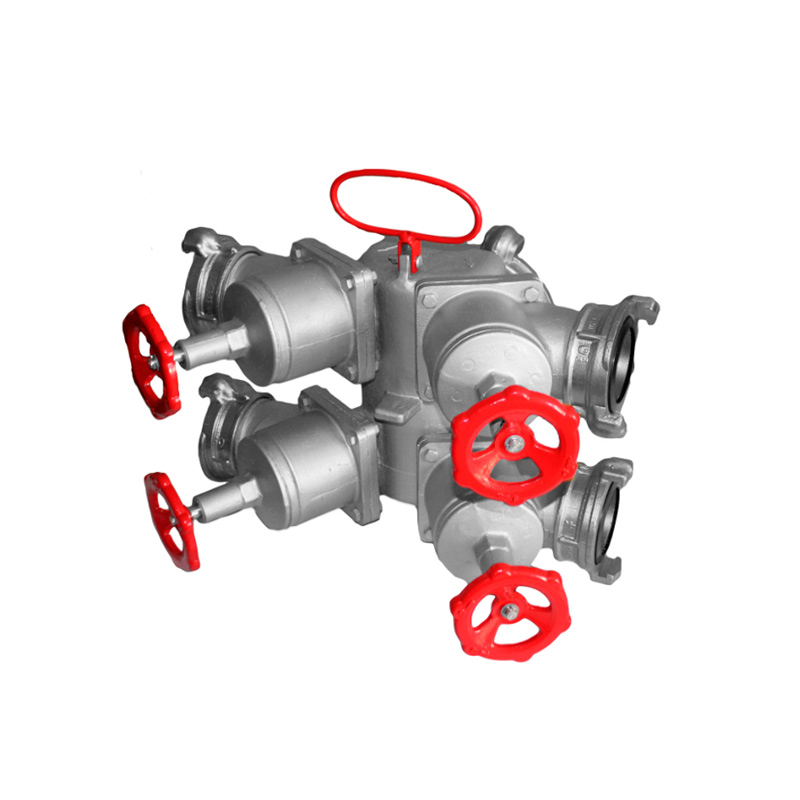

Разветвление РЧ-150 Л-А-2,0 состоит из корпуса, на патрубки которого навернуты головки соединительные и ввернуты клапаны.
Разветвление может работать одновременно с четырьмя или меньшим количеством выкидных рукавных линий, что достигается открытием и закрытием выходных отверстий патрубков клапанов, посредством вращения маховичка.
После присоединения напорных и выкидных рукавных линий к разветвлению открывают необходимое количество клапанов. Поступающая в разветвление вода направляется через выходные отверстия выкидными рукавными линиями к месту назначения.
Характеристики
| Параметры | Значения |
| Рабочее давление, МПа (кгс/см2) | 2,0 (20) |
| Условный проход входного патрубка, мм | 150 |
| Число выходных патрубков | 4 |
| Условный проход выходных патрубков, мм: | 80 |
| Минимальный ход затворного клапана выходного патрубка, мм | 45 |
| Коэффициент гидравлического сопротивления, не более | 6 |
Габаритные размеры, мм, не более:
|
420 460 310 |
| Масса, кг, не более | 20,3 |
