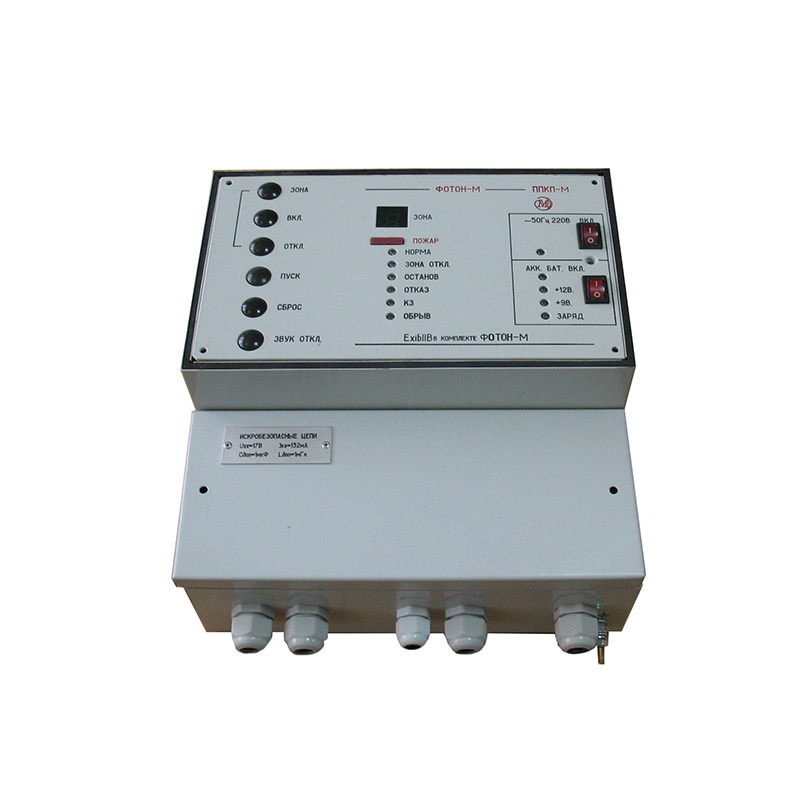

Комплекс «Фотон-М»

Комплекс «Фотон-М» является техническим оборудованием, обеспечивающим реализацию пожарной сигнализации на водном транспорте.

Назначение

Использование комплекса позволяет создавать безадресные системы автоматизированного выявления пожароопасных ситуаций путем идентификации следующих факторов:

  • задымленности,
  • открытого пламени,
  • высокой температуры.

Обнаружение одного или нескольких из этих факторов приводит к активации сигнализирующих средств.

Устройство и работа

Комплекс «Фотон-М» состоит из:

  • извещателей безадресного типа,
  • модулей сопряжения (БС),
  • устройства ППКП-М.

Такой набор обеспечивает возможность построения информационно-управляющих систем, различающихся конфигурацией и объемом и способных эффективно реализовывать безопасность всевозможных объектов.

В составе комплекса имеются пожарные извещатели, имеющие взрывобезопасное исполнение:

  • дымовые (ИД 1-БВ/2-БВ),
  • тепловые (ИТ 1-1БВ/2-БВ/3-БВ),
  • пламенные (ИП-БВ),
  • ручные (ИР-БВ),
  • модули БС-БН3В/ПБН-3В.

Устройство ППКП-М, укомплектованное извещателями и БС, имеет следующую функциональность:

  • выявление пожароопасных факторов,
  • вывод на дисплей номер сработавшего извещателя,
  • активация звукового оповещения,
  • диагностика шлейфов на неисправности,
  • совместимость с датчиками, оснащенными контактными выходами,
  • выявление обрыва и КЗ в подшлейфах,
  • посылка релейных сигналов во внешние цепи.

Исполнение от производителя

Комплекс Фотон-М

Температурный интервал срабатывания (скорость нагрева <1 °/мин.)

(54÷78)°C для извещателей моделей 1-1Б/1-1БВ/2-Б/2-БВ

(80÷100)°C для извещателей моделей 3-Б/3-БВ

Порог срабатывания по ослаблению светового потока (измерительная база 1 м)

0,125 в каютах, служебных помещениях и др.

0,5 в машинных отделениях и др.

Порог срабатывания по пламени (по эквиваленту парафиновой свечи)

диаметр 2,5 см, высота пламени 30…40 мм, расстояние 0,5 метра

Инерционность срабатывания

117…123 секунд для извещателя ИТ

25…35 секунд для извещателя ИД

4…6 секунд для извещателя ИП/ИР

Питающее переменное (50 Гц) напряжение

(198÷253) Вольт

Питающее постоянное напряжение (резервное)

(11,5÷13,5) Вольт

Сила потребляемого тока от аккумулятора (для ППКП-М)

200 мА (дежурный режим)

340 мА (тревожный режим)

Сила потребляемого тока от аккумулятора (для ПСА)

10 мА (дежурный режим)

80 мА (тревожный режим)

Длительность вхождения в рабочий режим

Около 58-62 секунд

Напряжение холостого хода

17 Вольт

Ток КЗ

<0,132 А

Срок службы

На уровне 12 лет
