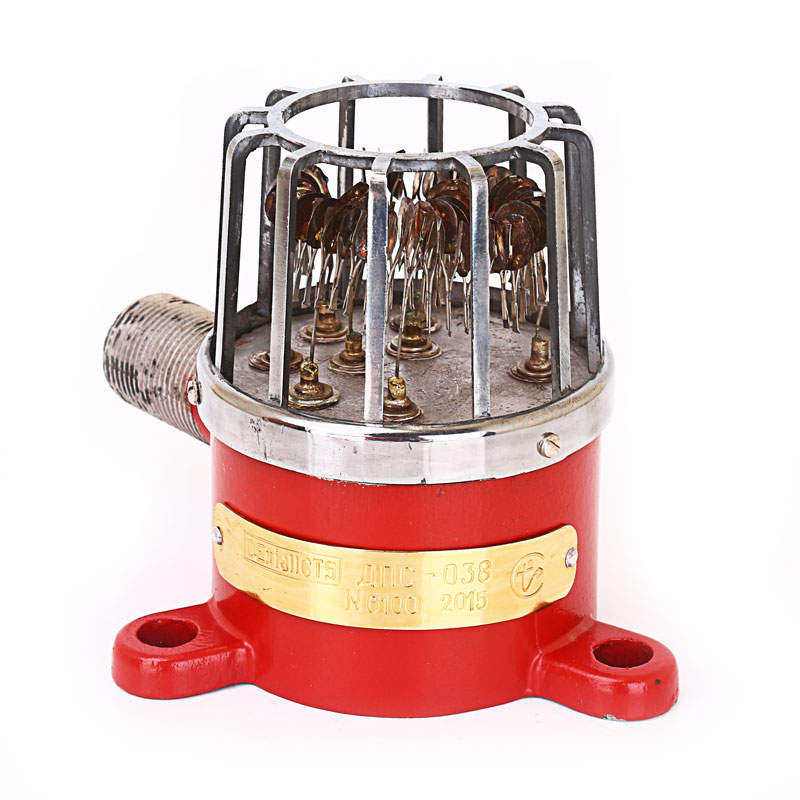

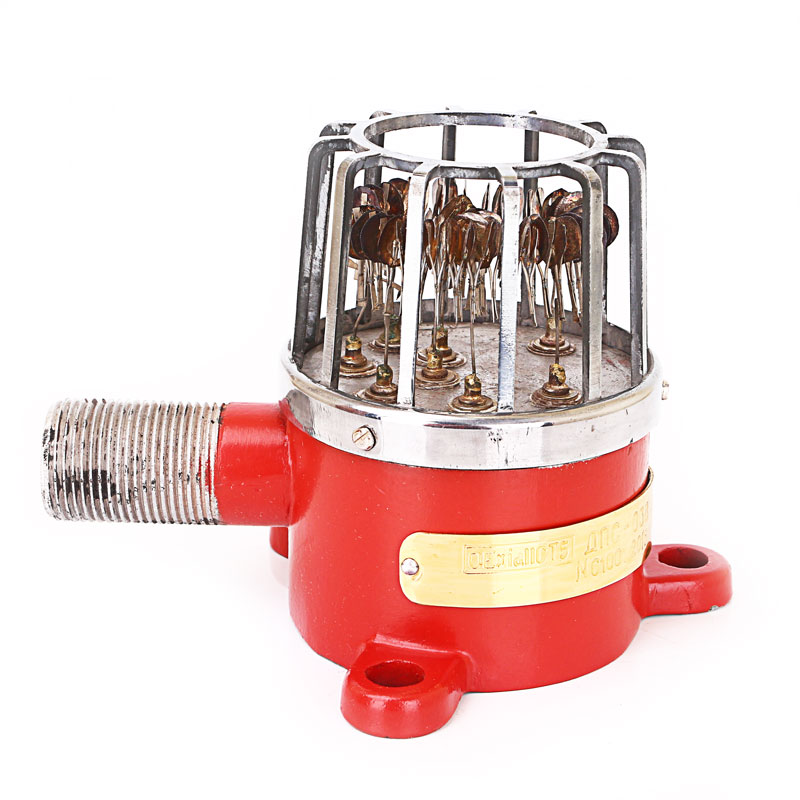

Датчик пожара ДПС-038 Омега ГС представляет собой дифференциальный извещатель, который способен подавать сигнал об повышении температуры в помещении. Устройство выдает сигнал в виде термо ЭДС, которая генерируется под воздействием температуры. Предложенный датчик используется в комплексе с исполнительным устройством типа ПИО-017, которое обеспечивает передачу полученного от датчика сигнала к устройству подачи предупреждающего сигнала о приближающейся безопасности.

Принцип работы ДПС-038

Принцип функционирования прибора основан на возникновении в термопаре термической ЭДС за счет разности температур на инерционных и малоинерционных спаях. Когда повышается температура в среде, малоинерционные спаи реагируют на этот процесс быстрее, нежели инерционные, что обуславливает появление разницы температур между спаями. В результате такого процесса на выходе извещателя появляется напряжение, которое передается на прибор ПИО-017.

Конструкционные особенности датчика пожара

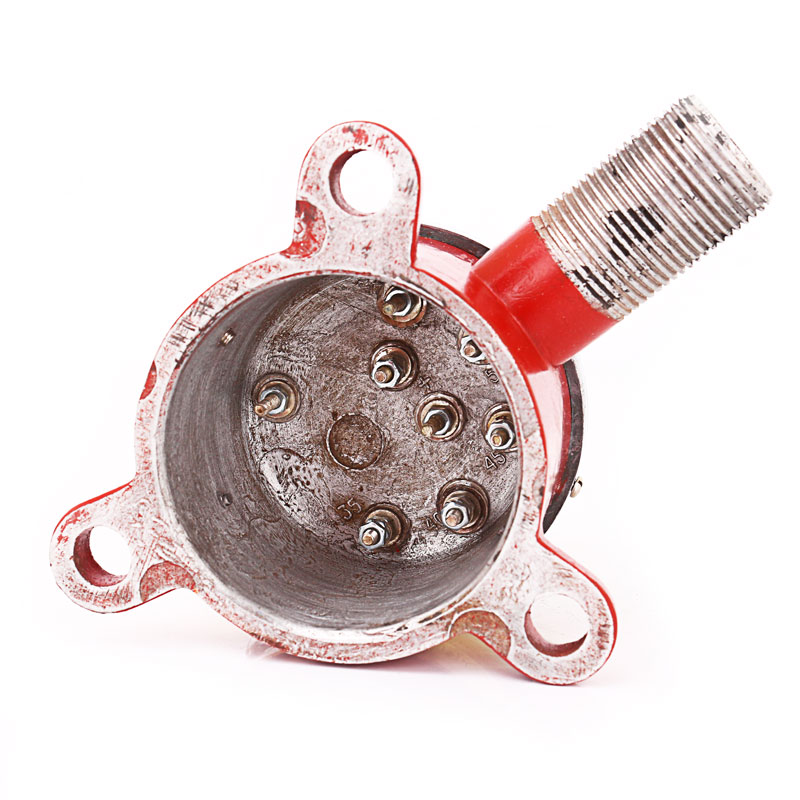

Датчик ДПС-038 Омега ГС представляет собой термобатарею, которая содержит в своей конструкции хромель-копелевые термопары, которые соединены последовательно. Сама термобатарея прикреплена к металлическим штырям, закрепленным на силуминовой платформе. Один из штырей является положительным выводом батареи, а другой отрицательным. Чтобы сделать конструкцию более жесткой и устойчивой используют еще шесть дополнительных штырей.

В конструкции самой термобатареи предусмотрено наличие двух типов термопар – малоинерционные с серебряными лепестками и инерционные. Малоинерционные крепятся в верхней части термоблока, а инерционные – в его нижней части.

Условия для эксплуатации пожарного датчика

Предложенная модель извещателя имеет искробезопасную конструкцию и может применяться во врывоопасной среде. Температурный режим помещений, в которых работает устройство, должен поддерживаться на уровне от +50С до +500С. Показатель относительной влажности воздуха не должен быть больше 98%.

Параметры

Значение

Величина инерционности роста напряжения извещателя при нагрузке в 4 Ом до величины 36 Ом должна составлять:

-для скорости увеличения температуры равной 300С за одну минуту:

15÷60 сек

-для скорости роста температуры среды равной 50С за одну минуту:

120÷630 сек

Исполнение устройства:

искробезопасное

Габаритные размеры:

120х110х148 мм

Масса устройства:

0,35 кг

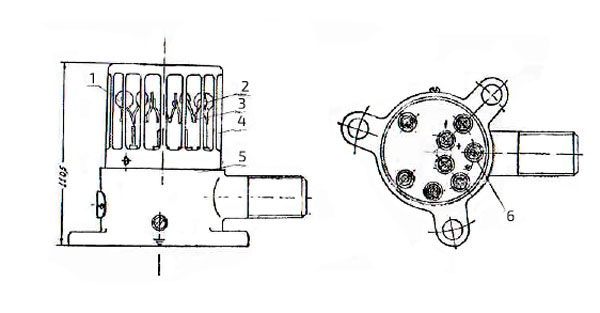

Схема датчика ДПС-038

  1. Термобатарея
  2. Малоинерционный чувствительный спай
  3. Инерционный чувствительный спай
  4. Колпак
  5. Основание
  6. Штырь
