Блок расширения Р485

Блок расширения Р485, ФРДИ.425621.005, – специализированный электротехнический прибор для комплектования расширенных систем пожарной сигнализации типа «Фотон-А». Устройство отличается от аналогов увеличенной нагрузочной способностью, низким уровнем собственного энергопотребления, наличием двух линий подачи питания (основная + резерв), ремонтопригодностью, увеличенным эксплуатационным ресурсом, малым весом и компактными габаритами. Прибор функционирует в непрерывном круглосуточном режиме работы, поддерживает широкий диапазон рабочих температур и имеет защищенный корпус, обеспечивающий базовую защиту от внешних воздействий.

Назначение

Блоки Р485 выступает в работе в качестве составного элемента пожарной системы марки «система Фотон-А», имеющих линии связи длиной более 1000 метров. Устройство обеспечивает стабилизацию сигнала, передаваемого по линиям связи в обоих направлениях, и препятствует потери его мощности. Кроме того, устройство может использоваться при подключении новых ответвлений пожарной сигнализации к уже функционирующим линиям связи.

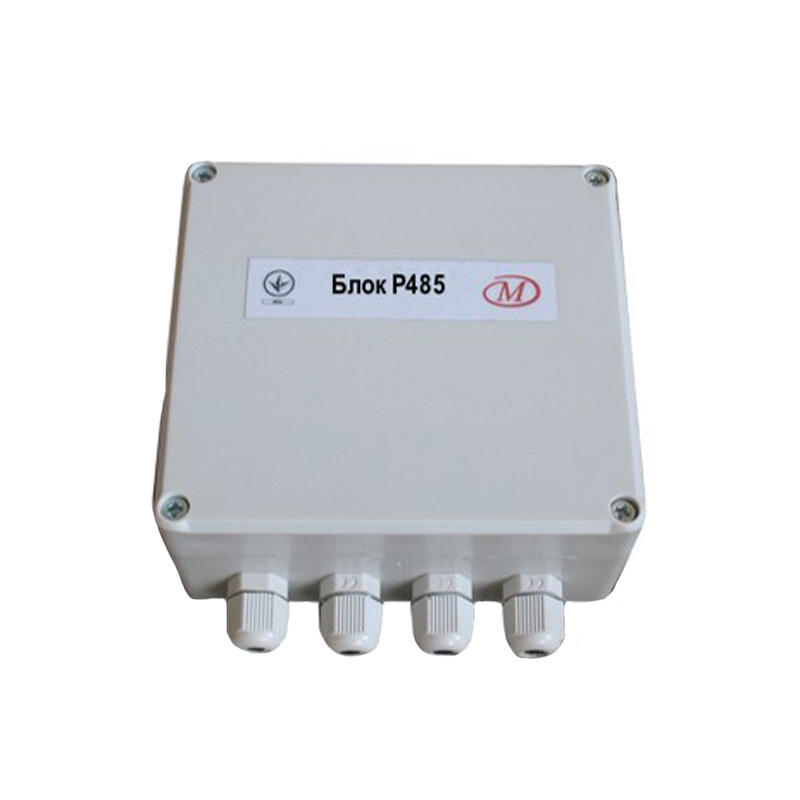

Блок расширения данного типа выпускается в формате прямоугольного корпуса, изготовленного из пластика. Корпус имеет верхнюю съемную крышку, обеспечивающую возможность проведения ремонтных работ. Нижняя грань прибора снабжается клеммными разъемами для подключения линий питания и линии связи. Устройство предусматривает установку в настенном положении и подключение линий питания от блока питания типа АПС-А.

Как называется продукция Меридиан

Блок расширения Р485

Его обозначение из чертежей

ФРДИ.425621.005

Рабочий режим

Непрерывный, круглосуточный

Параметры сети питания устройства

Постоянный ток, 24 В

Кол-во линий подачи питания

2

Максимальное кол-во блоков, монтируемых на линии связи

15

Мощность, потребляемая устройством, Вт

0,7

Степень защиты корпуса устройства

IP30

Нагрузочная способность устройства, кол-во абонентов

32

Максимальная длина линии связи между соседними блоками, м

1000,0

Поддерживаемый интерфейс передачи данных

RS485

Параметры порта интерфейса передачи данных

9600, 8, N, 1

Напряжение на контактах порта интерфейса передачи данных, В

5,0

Допустимая температура окружающей рабочей среды, °С

От -5,0 до +40,0

Параметры допустимого воздействия вибрации

От 10,0 до 150,0 Гц/0,5g

Механическая работоспособность, тысяч часов

10

Габаритное исполнение

138х125х58 мм

Вес блочного изделия

0,26 кг
