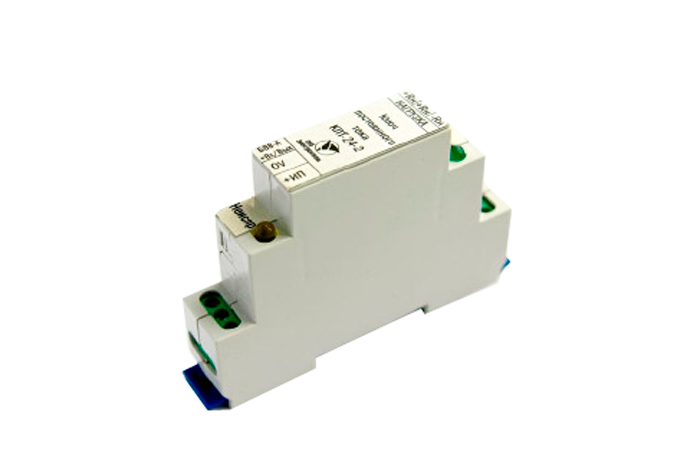

Ключ постоянного тока КПТ-24-2

No votes yet

Ключ постоянного тока КПТ-24-2 предназначен для коммутации нагрузки до 2А и номинальным напряжением питания 24В с контролем состояния на грузки во включенном и выключенном состояниях и передачи состояний нагрузки и внешнего источника питания (норма, обрыв, КЗ, отсутствие напряжения ИП) в систему.

Технические характеристики
Параметры Значение
Напряжение питания КПТ - 24 - 2 «+ИП» 20-30 В
Собственный т ок потребления ключом в выключенном состоянии в режиме «норма» 7 мА
Собственный т ок потребления ключом в о включенном со стоянии, при напряжении питания 28 ,5 В, без нагрузки 45 мА
Напряжение на входе "БВВ - А +Вх/Вых" необходимое для включения ключа 15 В
Напряжение на входе "БВВ - А +Вх/Вых" необходимое для в ы ключен ия ключа 7 В
Эквивалентное сопротивление выхода "БВВ - А +Вх/Вых" в режиме «норма» 4, 7 кОм ±5% ;
Эквивалентное сопротивление выхода "БВВ - А +Вх/Вых" в режиме «неисправность» 250 кОм
Сопро тивление нагрузки «КЗ» 9,5 Ом
Сопротивление нагрузки «обрыва» 560 Ом
Сопротивление нагрузки «норма» 12...470 Ом
Номинальный ток источника питания для одного ключ 3 А

Комплектность

  • Ключ постоянного тока КПТ-24-2 - 1 шт,
  • Руководство по эксплуатации - 1 экз,
  • Паспорт - 1 экз.
