Исполнительный орган ПИО-017

Промежуточный исполнительный орган ПИО-017 – специализированное электротехническое устройство, выполняющее роль промежуточного исполнительного органа в системах оповещения о возможном возгорании. Относится к классу приборов пожарной сигнализации, имеет стационарное размещение, конструкцию с блоком поляризованных реле и 10 каналов связи для подключения датчиков. Не имеет взрывозащищенной оболочки. Отличается заметной простотой собственной внешней и внутренней конструкции, однозначной надежностью в проведении работы и компактными габаритами.

Назначение прибора ПИО-017

Устройство данного типа применяется для работы в комплексе с пожарными извещателями теплового типа (датчик ДПС-038). Обеспечивает промежуточную передачу сигналов от извещателей к устройству извещения о наличии возгорания. Одновременно может обслуживать до 10 извещателей, подключенных через искробезопасные паритетные линии связи.

Устройство и работа

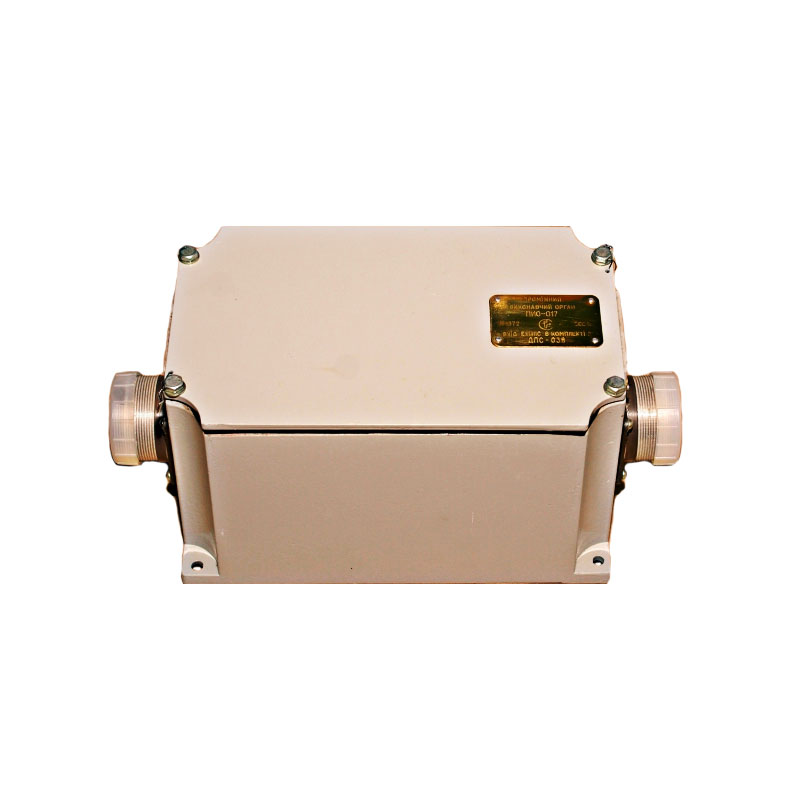

Конструктивно орган выполнен в форм-факторе металлического корпуса с параметрами прямоугольной формы. По углам основания прибора расположены крепежные отверстия для монтажа устройства при помощи винтов. Верхняя грань снабжена съемной крышкой для обслуживания и ремонта блока поляризованных реле. Передняя боковая грань снабжена входным разъемом для подключения линии связи, соединяющей извещатели. Противоположная грань снабжена выходным разъемом для подключения устройства к системе оповещения.

Название

Исполнительный орган ПИО-017

Тип устройства

Промежуточный исполнительный орган релейного типа и стационарного размещения

Количество одновременно подключаемых извещателей, максимум

10

Наличие взрывозащиты корпуса устройства

Нет

Наличие искрозащиты разъемов линии связи

Есть

Тип крепления (размещения)

Настенное

Тип используемых реле

Поляризованные

Параметры нормальных условий эксплуатации

25 °С/65%/760 мм.рт.ст

Сопротивление интегрированного блока реле, входное, Ом:

в нормальных условиях эксплуатации

4,0 ±0,32

при влиянии климатических факторов

4,0 ±0,6

Диапазон тока срабатывания реле, мА:

в нормальных условиях эксплуатации

От 1,499 до 4,601

при влиянии климатических/механических факторов

От 0,799 до 9,001

при длительном хранении или эксплуатации20,0

От 0,749 до 6,901

Сила тока, проходящего через контактные группы реле, номинал., А

0,2

Параметры электрической изоляции устройства:

сопротивление между эл. цепями и корпусом устройства при нормальных условиях эксплуатации, МОм

20,0

параметры напряжения при испытании надежности изоляции от источника мощностью 0,5 кВ*А

500 В/50 Гц

время проведения испытания надежности изоляции, сек.

60

Допустимая температурная величина воздуха, °С

От +4,9 до +50,1

Допустимая влажность рабочей среды, не более, %

80,0

Габаритные характеристики устройства (размеры), мм

322х159х152

Весовые характеристики устройства (масса), не более, кг

8,0
