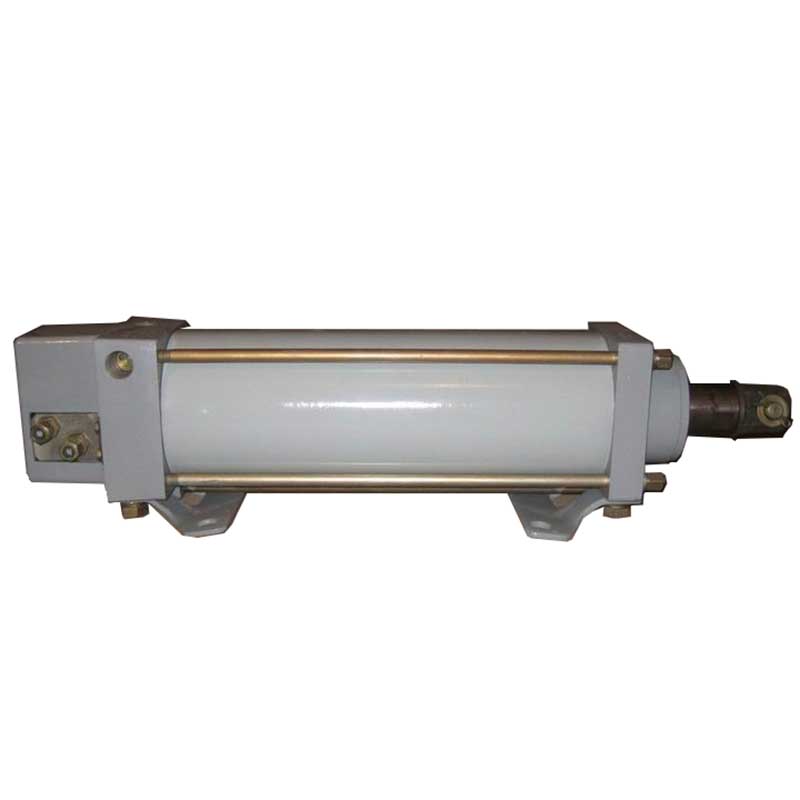

Механизм МИП-1

Механизм МИП-1 это поворотное устройство, исполнительного типа действия.

Назначение МИП-1

МИП-1 работает в трубопроводной части производства. То есть он управляет любой поворотной арматурой, которая является запорной или регулирующей. Конструкция сделана таким образом, что она не имеет управляющего устройства. Наполнением для нашего механизма является сжатый тип воздушного пространства. Продукт имеет механические и рабочие свойства, которые позволяют производить рабочие манипуляции в помещениях процент влажности воздуха, который имеет 100% размер.

  • Минимальной температурой для работы является мороз 25 градусов; максимальной температурой – жара свыше 55 градусов.
  • Влажность воздуха может доходить до 100 процентов влажности и при этом абсолютно не влиять на рабочий процесс.
  • Минимальное значение давления питания равно 0,25 кПа.
  • Максимальный показатель давления питания может дойти до 0,6 кПа.
  • Выходной вал может повернуться на 90 градусов.
  • Выходной вал создает крутящий момент во время минимального давления среды: диаметр 100 мм – момент 21,2 килограмм на метр; диаметр 125 мм – момент 33,12 килограмм на метр.
  • Погрешность механизма с позиционером, может достигнуть или 1 или 2 процентов в зависимости от желания заказчика.

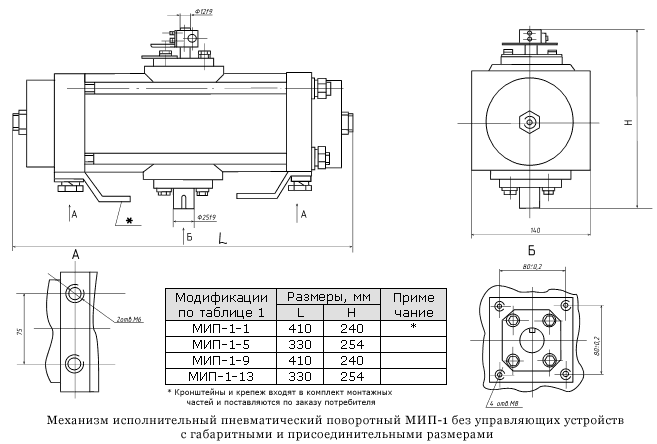

Габаритные и присоединительные размеры.

Габаритные размеры МИП-1

Механизмы производятся с несколько отличными размерами между собой. Так же существует два варианта изготовления цилиндра с различными диаметрами: 100 миллиметров и 125 миллиметров.

  • Механизм МИП-1-1 имеет длину 410 миллиметров при высоте в 240 миллиметров.
  • Механизм МИП-1-5 сделан с длиной в 330 миллиметров, его высота 254 миллиметра.
  • Механизм МИП-1-9 произведен с длиной конструкции 410 миллиметров, и ее высотой в 240 миллиметров.
  • Механизм МИП-1-13 при высоте в 254 миллиметра, в длину растягивается на 330 миллиметров.
