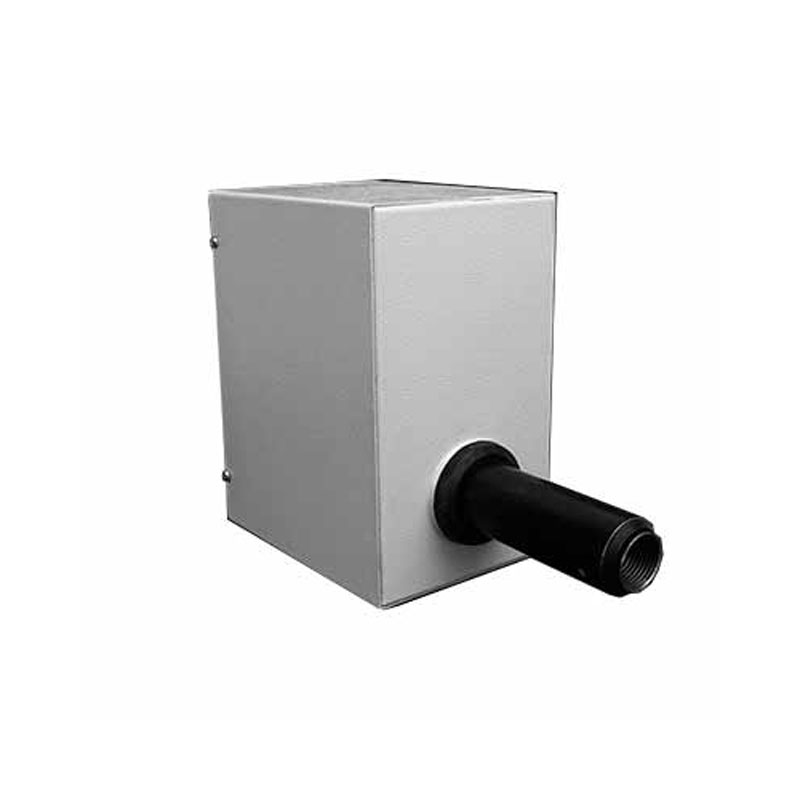

Механизм МЭП

Механизм МЭП – устройство, получившее довольно перспективно для  работы в определенной системе трубовых проводов с различным назначением. Особенностью его режима работы стала частота включений с максимальным значением 320 случаев в течение часа режим работы «повтор через короткое время», но при этом продолжительность включений может достигать 25 %. В случае отсутствия питающего напряжения МЭП способны удерживать зафиксированное на момент отключения положение.

Назначение

МЭП – исполнительный механизм, который работает входя в состав системы осуществляющей автоматический тип управлении чтобы совершать перемещения органов запорной, регулирующей или запорно-регулирующей арматуры (исключая отсечную) в работе трубопроводных систем. Устройства относятся к категории механизмов общего назначения и часто используются в сфере ЖКХ, сетях водоснабжения, на предприятиях металлургической, газовой, энергетической отрасли.

Устройство и работа

Конструктивно МЭП состоит из электродвигателя, редуктора, тормозного устройства, БСП. Кроме того, предусмотрен ручной привод, ограничитель, лимитирующий величину предельно допустимого момента. Процесс работы и выполнения функций механизма построен на преобразовании энергии электрических управляющих сигналов в механическую, которая используется для движения штока.



В рамках линейки механизмов МЭП различной мощности производителями предлагаются несколько стандартных модификаций.

Характеристики

МЭП-800/30-220

МЭП-1600/45-400

МЭП-5000/60-530

Тяговое усилие

Размер 800,00 Н

Размер 1 600,00 Н

Размер 5 000,00 Н

Полный ход механизма

Секунды 30

Секунды 45

Секунды 60

Расстояние полного хода тяги в см

22,0

40,0

53,0

Мощность механизма

60 Вт

80 Вт

120 Вт



Блок сигнализации

БСПР

БСПИ

БСПТ

Напряжение

постоянный ток

12 В

-

24 В (допустима работа в диапазоне 18-36 В)

50 Гц

12 В

12 В

220/230/240 В

60 Гц

12 В

12 В

220 В

Коммутационная способность

при 220 В переменного 20-500 мА или 5-1000 мА при24/48 В постоянного тока
