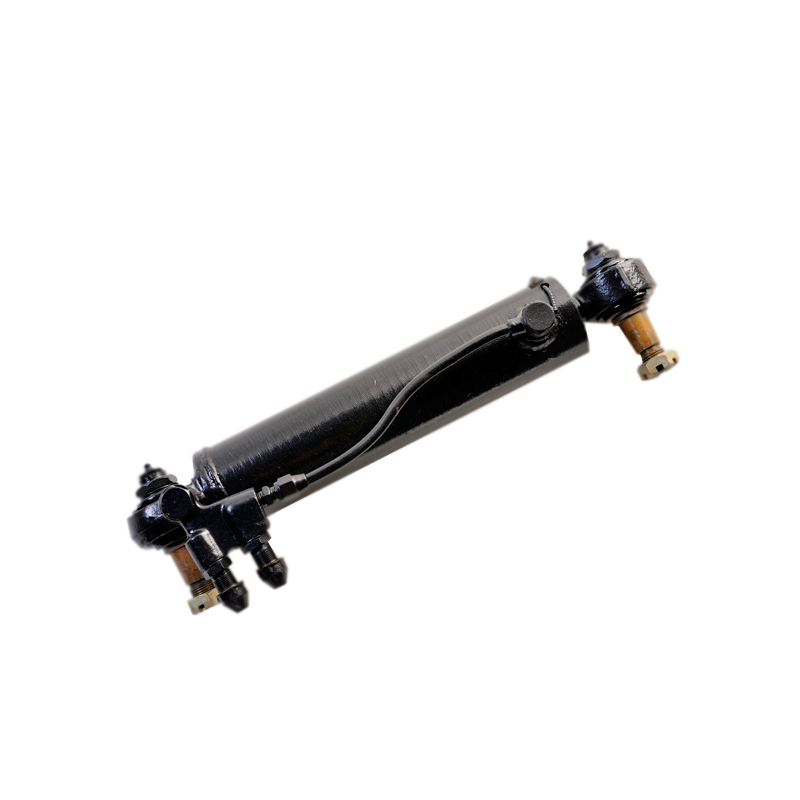

Цилиндр гидравлический 6437-3405005

Average: 9 (1 vote)
Категория:

Цилиндр гидравлический 6437-3405005 предназначен для уменьшения усилия, которое необходимо приложить к рулевому колесу для поворота передних колес, снижает ударные нагрузки в рулевом управлении, возникающие из-за неровностей дороги и повышает безопасность движения.

Область применения

Цилиндры гидравлические устанавливаются на автомобилях семейства КрАЗ моделей КрАЗ 6322-010, 64372, 6133М6, 6433, 65032, 6433-82.

Устройство и принцип действия

Цилиндр гидравлический 6437-3405005 работает с распределителем. В нейтральном положении золотника нагнетаемая насосом жидкость через зазоры между золотником и корпусом распределителя отводится в сливную полость и далее в бачок. При этом поршень в гидравлическом цилиндре не перемещается и усилитель не оказывает воздействия на управление автомобилем. При повороте рулевого колеса входной вал механизма перемещает золотник от нейтрального положения. При этом нагнетательная и сливная полости в корпусе распределителя разобщаются и жидкость начинает поступать в соответствующую полость цилиндра гидравлического, перемещая поршень со штоком. Движение поршня передается управляемым колесом через палец штока поршня. При прекращение воздействия на рулевое колесо золотник под усилием реактивных плунжеров и центрирующего торсиона устанавливается в нейтральное положение. Поворот управляемых колес прекращается. Давление в рабочей полости цилиндра гидравлического увеличивается с повышением сопротивления повороту колес.

На конце штока и в отверстии опоры цилиндра на шарнирных подшипниках установлены пальцы, с помощью которых цилиндр соединяется с двуплечным рычагом поворотного кулак и с кронштейном на картере переднего моста. Пальцы в опоре крепятся гайками. Гайка стопорится обжатием цилиндрического пояска в паз пальца.

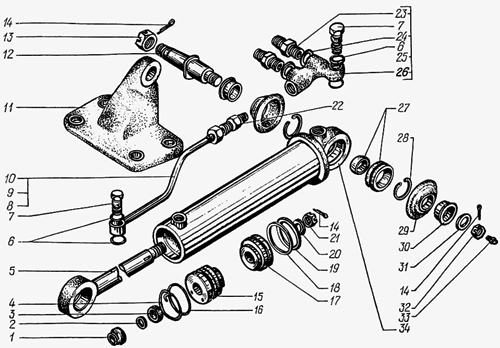

Рис.1. Схема цилиндра гидравлического 6437-3405005
Рис.1. Схема цилиндра гидравлического 6437-3405005

Перечень запасных частей рулевого управления КрАЗ
№ детали Наименование детали Кол-во деталей в моделях
250907 Гайка М18х1,5 1
251035 Гайка М23х2 1
252018 Шайба 19 1
256Б-3405187 Кольцо 018-022-25-2-2 4
256Б-3405188-01 Болт приводной 2
257-1104674 Шайба уплотнительная 2
258056 Шплинт 3,6х40 3
260-3405053 Коллектор 1
260-3405219 Штуцер 2
260-3409010-02 Кронштейн крепления гидроусилителя 1
260-3409192-30 Палец опорный 2
264072 Масленка 6 2
314612 Штуцер К1/4"хМ16х1,5 1
345020 Шайба 1
347637 Гайка накидная 1
347714 Муфта конусная 1
349520 Гайка 1
6437-3405010 Цилиндр силовой в сборе (Узел/Деталь на иллюстрации не отмечена) 1
6437-3405046 Шток 1
6437-3405047-10 Трубка 1
6437-3405048 Коллектор в сборе 1
6510-3405023 Труба цилиндра 1
6510-3405032 Втулка 4
6510-3405040-01 Уплотнитель 4
6510-3405042 Поршень 1
6510-3405044 Кольцо 1
6510-3405058 Крышка 1
6510-3405087 Манжета 1
6510-3405120 Грязесъемник 1
6510-3405208 Кольцо Б-47 4
6510-3405209 Кольцо 025-030-30-2-2 1
6510-3405214 Кольцо 057-065-46-2-2 1
6510-3405215 Кольцо 062-070-46-2-3 1
6510-3405305 Штифт 1
ШСП-30 Подшипник шарнирный 2
Параметры Значения
Длина в сдвинутом состоянии, мм 550
Полный ход штока, мм 280
Диаметр поршня, мм 70
Масса, кг 9,70
