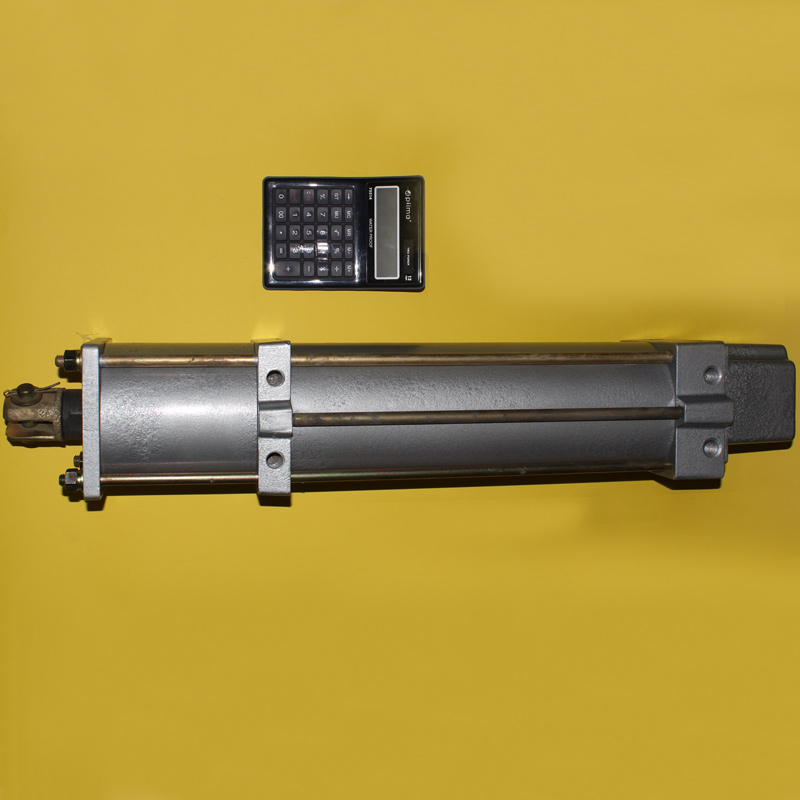

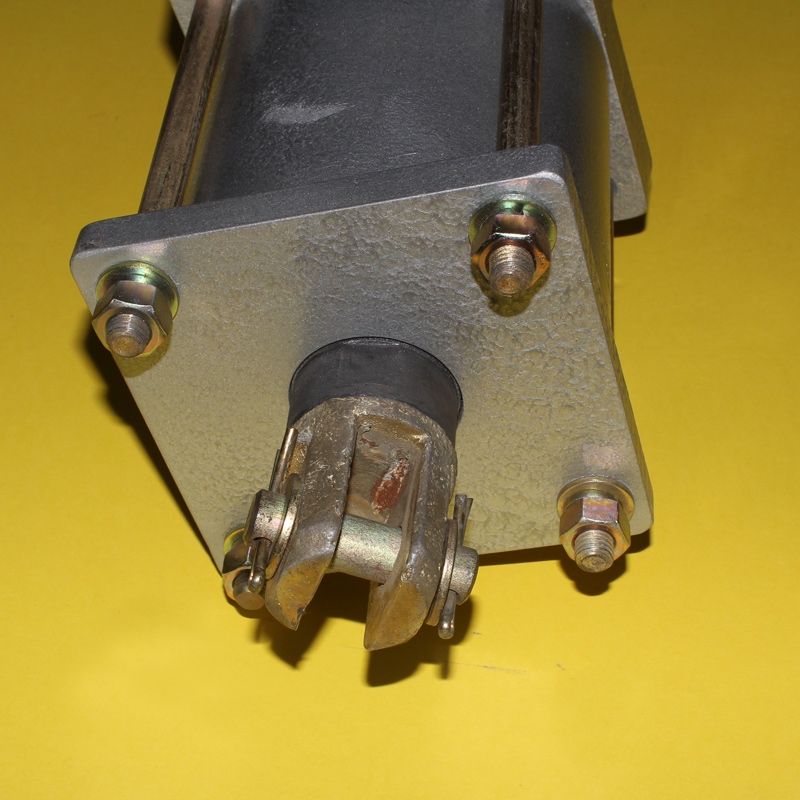

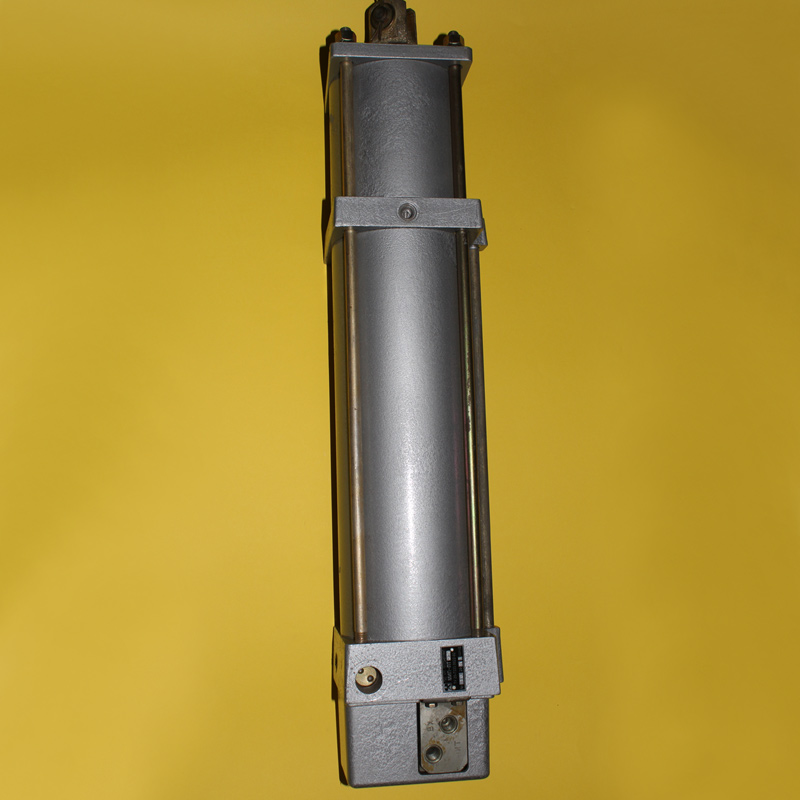

Механизм исполнительный пневматический МИП-ПТ-320

Голосов: 3
Документация:
Паспорт(1.79 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Механизм исполнительный пневматический МИП-ПТ-320 используются для перемещения регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.

Характеристики

Параметры МИП-ПТ-320
Рабочая среда Сжатый воздух
Условный ход (типоразмер), мм 320
Давление питания:
  • максимальное
  • минимальное
1,0 МПа
0,4 МПа
Входной сигнал: от 0,02 до 0,1 МПа
Величина расхода воздуха при неподвижном штоке: 1,2 м3/ч (при давлении питания 0,6 МПа)
Скорость перемещения штока при отсутствии нагрузки 0,08 м/с (при давлении питания 0,6 МПа)
Максимальные усилия, развиваемые при давлении 1 МПа:
  • толкающее
  • тянущее
12,3 кН ; 20,1 кН* 10,3 кН ;
16,7 кН*
Усилие торможения штока при отсутствии давления питания 1,6 кН
Масса механизма, кг от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока)
Габаритные размеры
Модификация и типоразмер Размеры,мм
Н А Б
МИП-П-320 320 710 292

Схемы

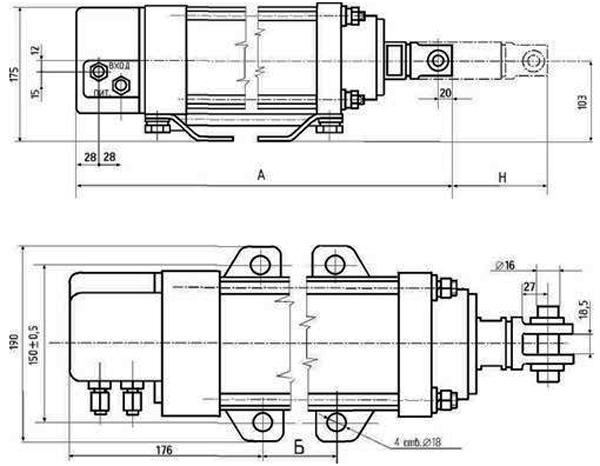

Рис.1. Габаритный чертеж исполнительного механизма МИП-ПТ-320
Рис.1. Габаритный чертеж исполнительного механизма МИП-ПТ-320
