Прибор управления ПУ-А1

Прибор управления пожарный ПУ-А1 (ФРДИ.425532.005-04) – специализированное устройство управления работой противопожарных систем. Отличается от аналогов наличием двух линий питания, возможностью работы в паре с резервным устройством управления, возможностью хранения данных в собственной памяти, наличием интерфейсов для подключения ПК и принтера. Устройство обладает простой в освоении системой настройки и управления, отличается низким энергопотреблением, поддержкой до 63 извещателей на одном шлейфе, быстрой скоростью реакции на входящие сигналы тревоги, компактными габаритами и длительным эксплуатационным ресурсом.

Назначение

Прибор ПУ-А1 предназначено для использования в качестве прибора управления системой пожарного направления «Фотон-А». Прибор осуществляет прием и обработку сигналов с линий извещателей о наличии возгорания, выполняет опрос извещателей с целью контроля их работоспособности, активирует пожарную светозвуковую сигнализацию, передает сигнал о пожаре на пульт диспетчерского контроля (удаленный ПК), осуществляет хранение данных о состоянии системы в собственной памяти.

Конструкция прибора ПУ-А1

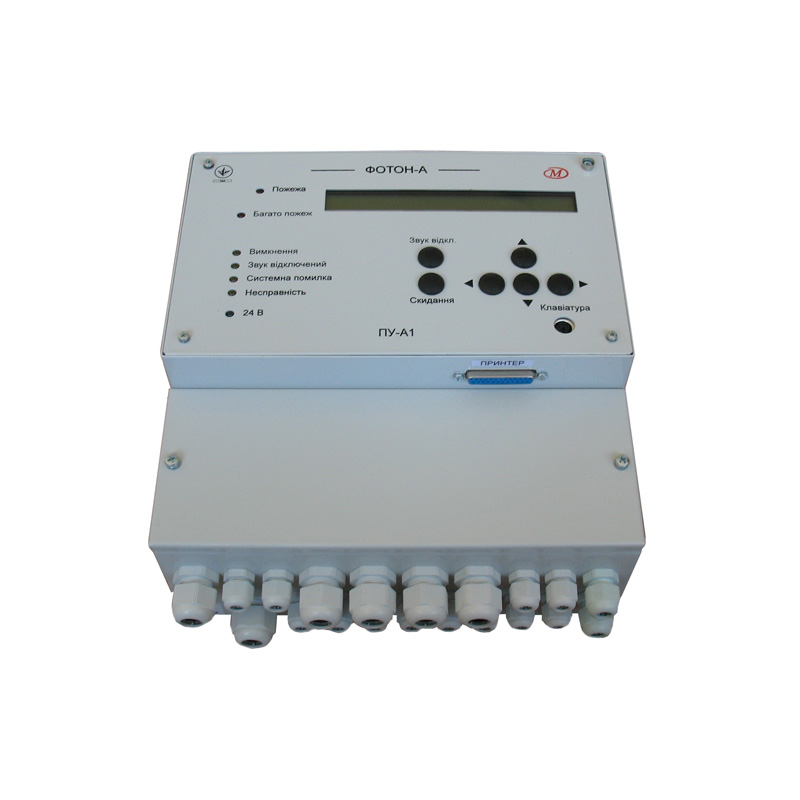

Корпус пожарного прибора ПУ-А1 представляет собой прямоугольный ящик, монтируемый на стене. На нижней грани устройства расположены клеммные разъемы для подключения шлейфов и релейных выводов. На лицевой стороне прибора расположена панель управления, включающая 6-кнопочный блок клавиш управления, разъемы подключения внешней клавиатуры и принтера, 1-строчный дисплей для отображения текущих данных и комплект светодиодных индикаторов.

Обозначение Меридиан

Прибор управления ПУ-А1

Режим работы

Непрерывный, круглосуточный

Параметры сети питания

Постоянный ток, 24 В

Количество линий питания

2 (основная и резерв)

Мощность, потребляемая устройством, Вт:

 - в штатном режиме

 - в режиме «Тревога»



3,0

8,0

Степень защиты корпуса устройства

IP30

Тип памяти

Энергонезависимая, длительного хранения данных

Кол-во контролируемых шлейфов сигнализации

8

Кол-во релейных выходов

10

Наличие разъемов подключения внешних устройств

ПК/клавиатура/принтер

Время технической готовности устройства к работе после включения, максимум, сек.

60,0

Время опроса одного извещателя, подключенного к устройству, сек.

0,05

Время реакции на сигнал о пожаре, максимум, сек.

10,0

Максимальная длина кабеля одного шлейфа, м

500,0

Допустимая температура окружающей рабочей среды, °С

От -5,0 до +40,0

Параметры допустимого воздействия вибрации

От 10,0 до 150,0 Гц/0,5g

Средняя наработка на отказ, час.

10000

Габаритные характеристики (размер) устройства, мм

287х265х134

Весовые характеристики (масса) устройства, максимум, кг

3,2
