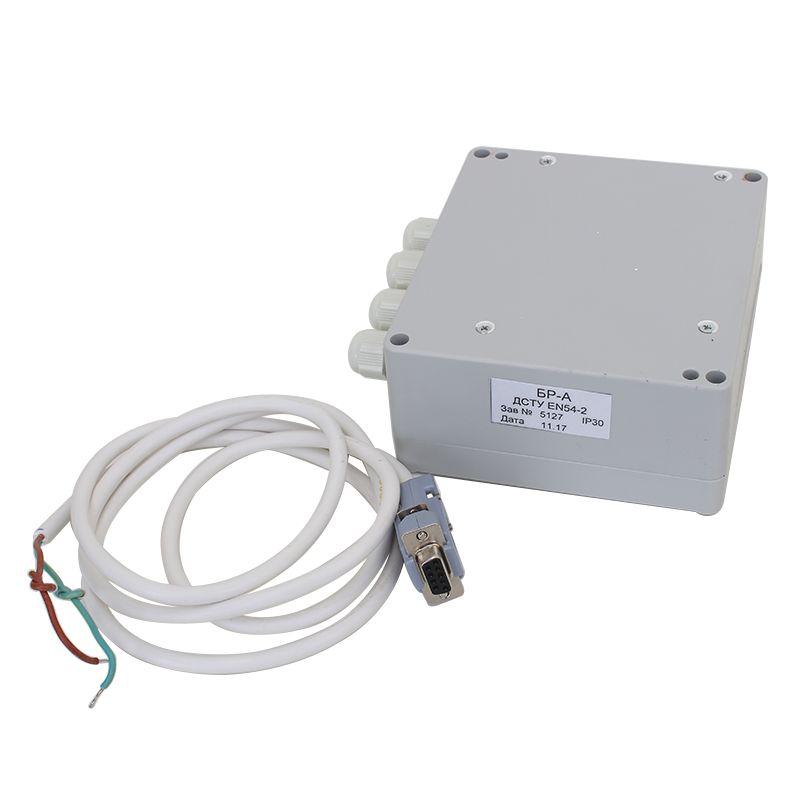

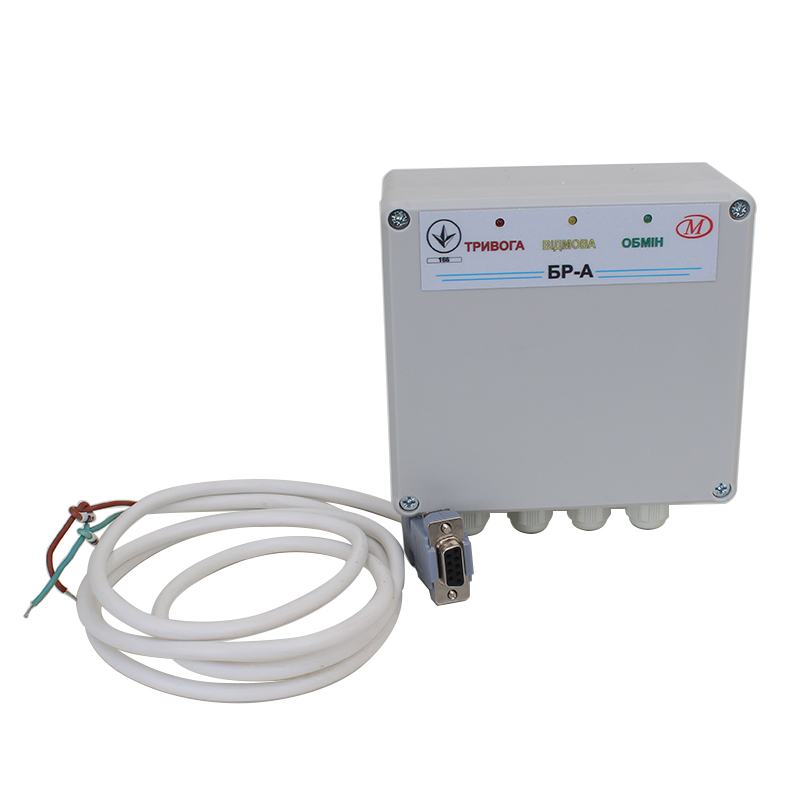

Блок расширения адресный БР-А (ФРДИ.425521.011) – специализированное электротехническое устройство для продукции защиты от пожара с названием «Система ФОТОН-А». Прибор отличается компактностью габаритов, наличием двух линий подачи питания, наличием двух независимых линий передачи данных, низким уровнем собственного энергопотребления, возможностью функционирования в широком температурном режиме и длительным эксплуатационным ресурсом.

Назначение

Блоки расширения БР-А предназначены для комплектации систем автоматической пожарной сигнализации, включающих большое число пожарных извещателей. Один блок обрабатывает сигналы от одного шлейфа, включающего до 63 извещателей любого типа. Устройство функционирует в непрерывном режиме и обеспечивает: контроль работоспособности извещателей, передачу сигнала о возгорании на пульт управления, передачу сигнала о разрыве шлейфа.

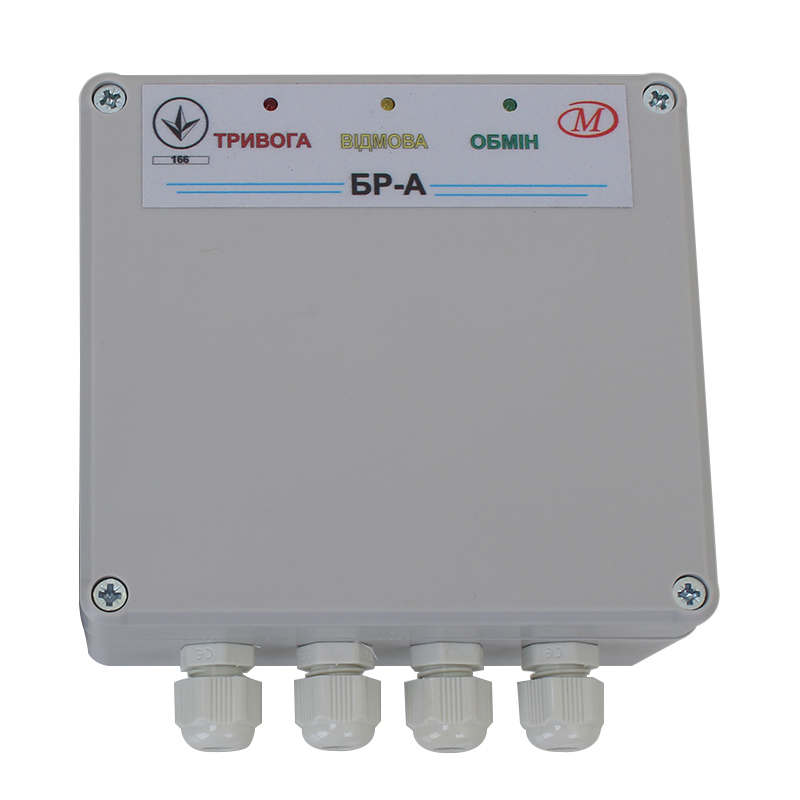

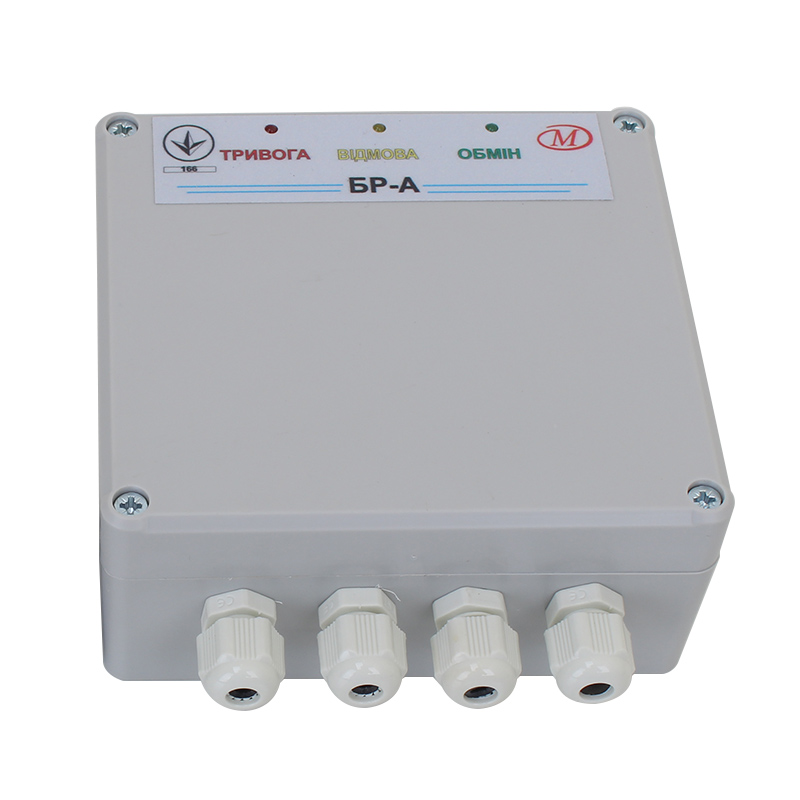

Блочная часть изготавливается в виде компактного корпуса прямоугольной формы, предназначенного для крепления в настенном положении. На нижней грани прибора расположены клеммные разъемы для подключения линий питания, шлейфа с извещателями и линии передачи данных на устройство управления. В верхней части лицевой стороны прибора расположены три светодиодных индикатора для отображения текущего рабочего состояния устройства. Блок расширения может программироваться как для работы с адресными извещателями, так и для работы с безадресными извещателями. Питание устройства обеспечивается блоком питания типа АПС-А.

Наименование

Блок расширения адресный БР-А

Выдержка из каталожного списка

ФРДИ.425521.011

Рабочий режим

Полные сутки, без перерыва

Параметры сети питания устройства

Постоянный ток, 24 В

Параметры подаваемого питания на извещатели безадресного типа

12 В, 4,0 мА

Количество линий питания

2 (основная и резерв)

Мощность, потребляемая устройством, Вт:

 - в штатном режиме

 - в режиме «Тревога»



0,3

0,7

Степень защиты корпуса устройства

IP30

Кол-во контролируемых шлейфов сигнализации

1

Кол-во поддерживаемых извещателей на шлейфе, максимум

63

Кол-во изоляторов короткого замыкания

2

Поддерживаемый интерфейс передачи данных

RS485

Линии связи в реле

Две

Максимальная длина кабеля одного шлейфа, м

500,0

Допустимая температура окружающей рабочей среды, °С

От -5,0 до +40,0

Параметры допустимого воздействия вибрации

От 10,0 до 150,0 Гц/0,5g

Механический отказ может наступить через время

В 11 тысяча часов

Показатели габаритной части

125х138х58 мм

Показатели весового значения

0,35 кг
