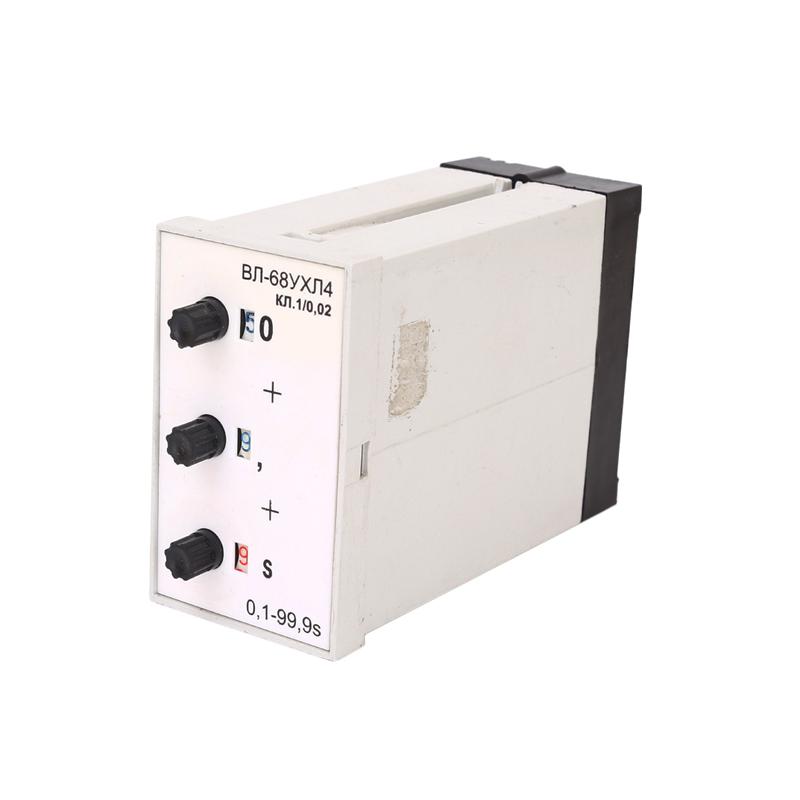

Реле времени ВЛ-68

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени ВЛ-68предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Конструктивное исполнение

Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт и при помощи штепсельных втулок.

Степень защиты реле:

  • по оболочке - ІР40;
  • клеммной колодки - ІР10;
  • реле с комплектом ІІ - ІР00.

Эксплуатация

Оптимальными условиями для использования реле времени ВЛ-68 являются:

  • температура окружающего воздуха от минус 40 до плюс 55 °С.
  • относительная влажность окружающего воздуха, не более:
    • 80 % при температуре 25 ºС – для исполнения УХЛ4;
    • 98 % при температуре 35 ºС – для исполнений Т3 и О4.
  • высота над уровнем моря – не более 2000 м.
  • окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Допустимые воздействия:

  • по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
  • электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 160 А, расположенным на расстоянии не менее 10 мм от корпуса реле.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот:

  • от 5 до 15 Гц с максимальным ускорением 3g;
  • в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
  • в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g. Реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g.

Характеристики

Климатическое исполнение УХЛ4, О4
Нижний и верхний пределы уставок (по исполнениям) 0,1-99,9 с, мин, ч; 1-999 с, мин
Регулировка выдержки времени ступенчатая
Количество делений шкалы с числовыми отметками -
Дискретность переключения уставок, % от максимальной уставки 0,1
Класс точности 1/0,02
Приведенная погрешность, %, не более 1
Разброс, % P ≤ ± 0,3 δ
Время повторной готовности, с, не менее 0,3
Время возврата, с, не более 0,2
Число и вид контактов 1 замыкающий и 1 размыкающий контакты (1 ЗК и 1 РК)
Механическая износостойкость, циклов, не менее 20⋅10 в 6 степени
Номинальное напряжение питания постоянного тока (по исполнениям), В 24; 27; 110; 220
Номинальное напряжение питания переменного тока частоты 50, 60 Гц (по исполнениям), В 110; 220; 230; 240
Пределы допустимых отклонений напряжения питания, %, не более + 10; - 15
Потребляемая мощность, Вт (В⋅А), не более 4,5
Длительно допустимая сила тока выходной цепи, А 4
Масса, кг, не более 2,8

Схемы

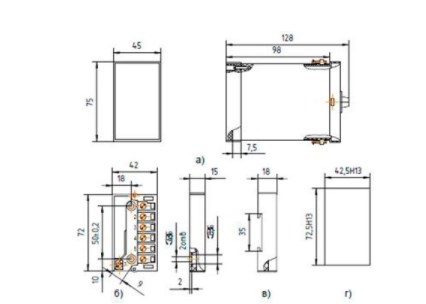

"Схема габаритных размеров реле времени ВЛ-68"

Рис.1 Схема габаритных размеров реле времени ВЛ-68

а) общий вид

б)колодка для установки реле утопленным монтажом, выступающим монтажом на плоскость и подсоединение проводов под винт

в)колодка для установки реле на Din-рейку 35 мм

г)разметка для установки реле утопленным монтажом
