Реле времени ВЛ-60Е

Документация:

Руководство по эксплуатации(433.22 КБ)

Серия:

Реле времени ВЛ

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле времени ВЛ-60Е предназначены для коммутации электрических це-пей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.

Условия эксплуатации

Диапазон рабочих температур от -20 до +45°С. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.

Устройство и принцип работы

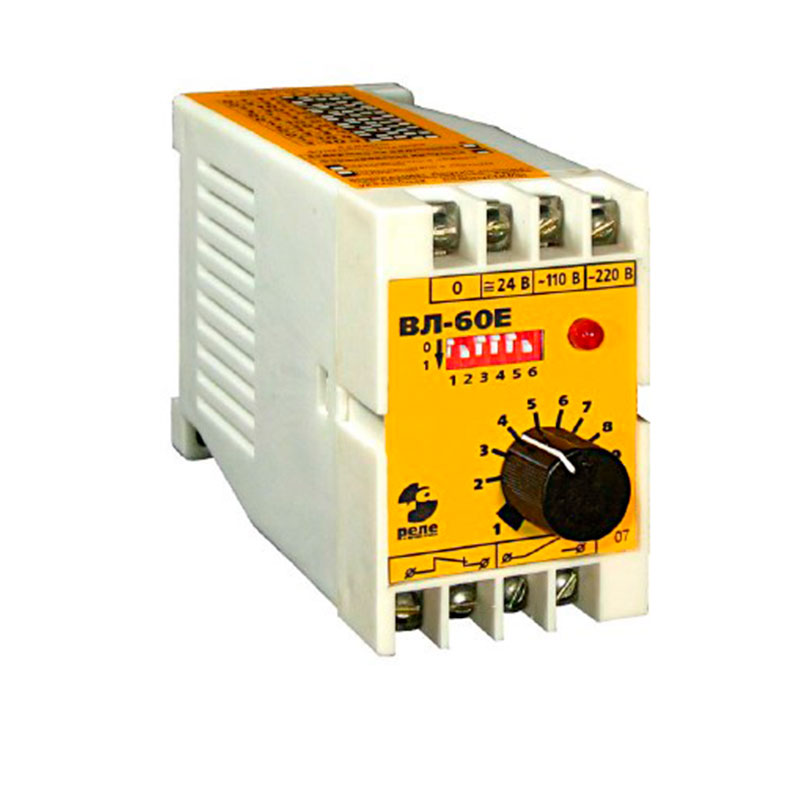

Реле времени ВЛ-60Е размещены в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения напряжения питания и выходных цепей. На передней панели находятся: потенциометр регулировки уставок времени, DIP–переключатель установки режимов работы и временных диапазонов, а также светодиод-ный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле светодиод горит оранжевым цветом.

Характеристики

Параметры	Значения
Напряжение питания: ВЛ-60Е ВЛ-60Е1	DC 24 / AC 24, 110, 220 AC/DC 24В ...220В
Регулируемые диапазоны выдержки ВЛ-60Е, ВЛ-60Е1	0,1…1,0 (с, мин, ч) 0,3…3 (с, мин, ч) 1…10 (с, мин, ч) 3…30 (с, мин, ч)
Погрешность установки, %	10
Время повторной готовности, с, ВЛ-60Е/ВЛ-60Е1	не более 3/0,2
Время возврата, с, не более, ВЛ-60Е/ВЛ-60Е1	2/0,1
Макс. потребляемая мощность, не более Вт, ВЛ-60Е/ВЛ-60Е1	3.5/1,1
Максимальное ток коммутации	5 А
Диапазон рабочих температур	от - 20 до 45°C

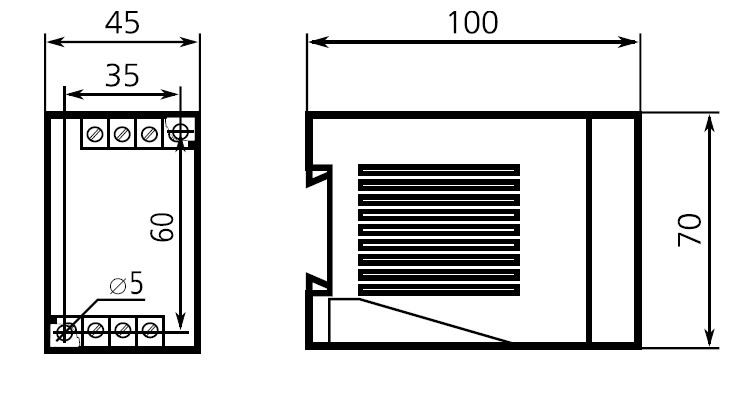

Габаритные размеры	45(Ш) x 70(В) x 100(Г) мм
Масса	150 г
