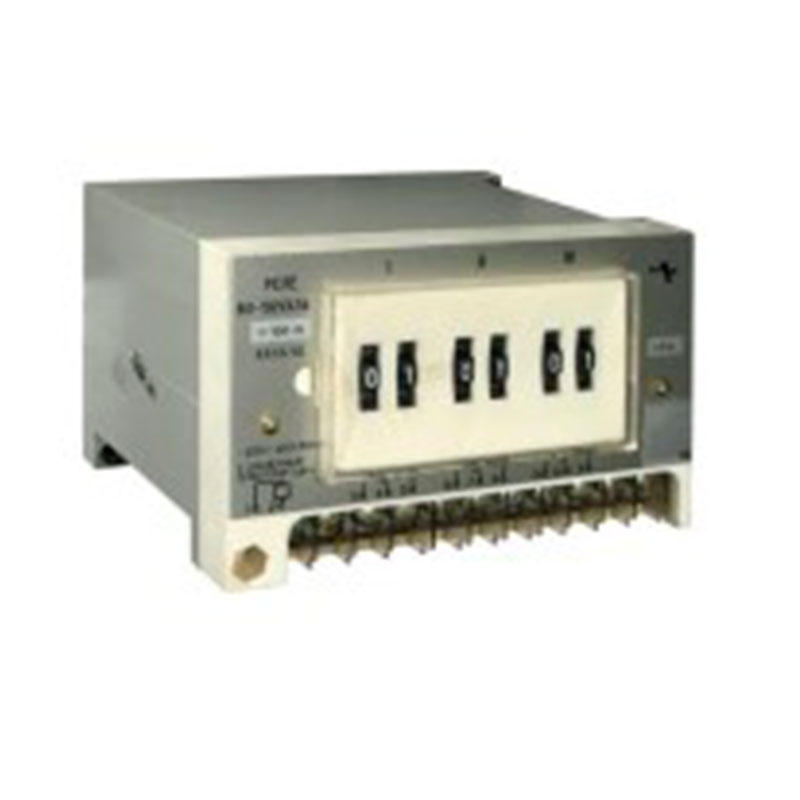

Реле времени ВЛ-56

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени ВЛ-56 предназначены для коммутации электрических цепей  (не бо-лее трех)  с определенными, предварительно установленными выдержками време-ни и применяются в схемах автоматики как комплектующие изделия.

Условия эксплуатации

  • Районы с умеренным и холодным климатом.
  • Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур  от  -40 до +55°С.
  • Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой  до 60Гц.
  • Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
  • Степень защиты реле IP40, выводных зажимов – IP00.

Устройство и работа

Реле ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи. Конструкция реле ВЛ-56 обеспечивает выступающий монтаж с передним присоединением проводов и утопленный с задним присоединением проводов.

Характеристики

Технические характеристики
Наименование Значения

Номинальное напряжение, В

постоянного тока

переменного тока



24, 110, 220

110, 220, 230

Время повторной готовности, с 0,3
Время возврата реле. с 0,2
Диапазон коммутируемых токов, А 0,01...4
Механическая износостойкость  16х106
Потребляемая мощность, ВА 9
Количество выходных контактов (переключающих) 3
Приведенная погрешность, % 1,5
Масса, кг 0,65



Схемы

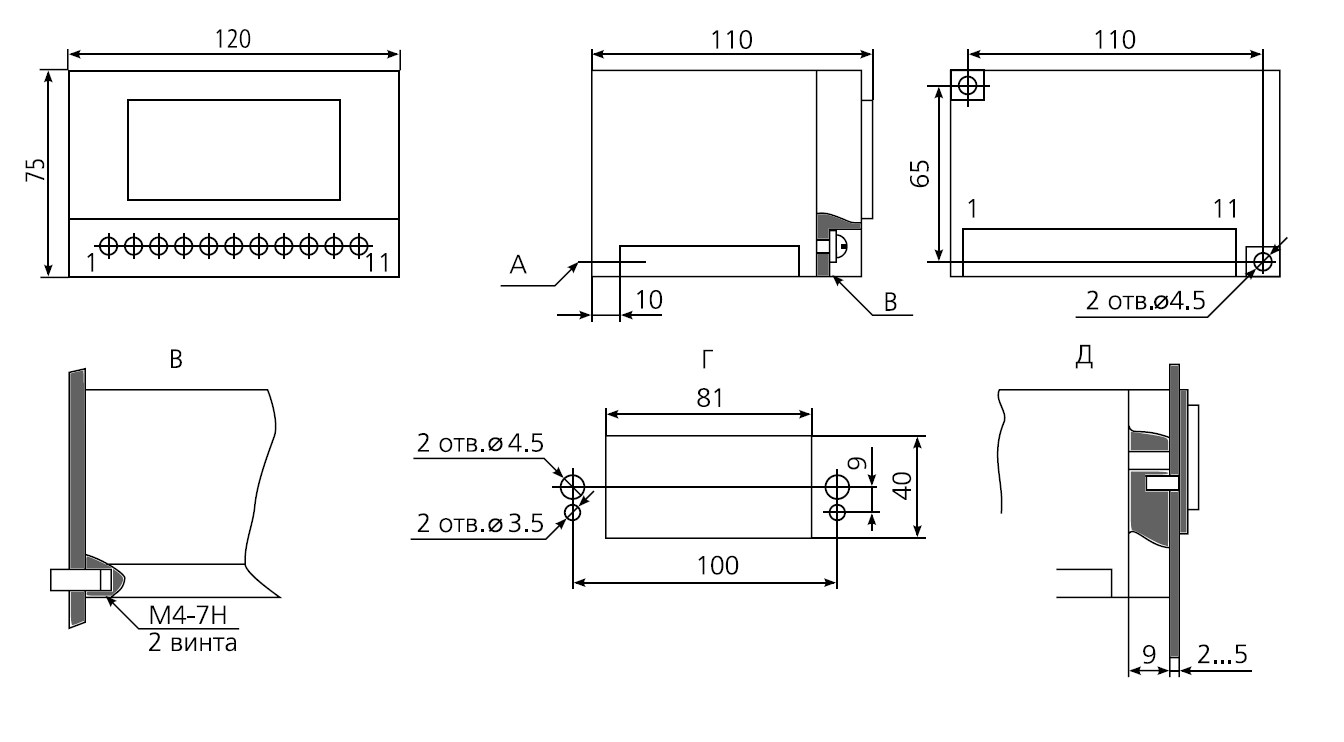

"Схема габаритных размеров реле времени ВЛ-56"

Рис.1 Схема габаритных размеров реле времени ВЛ-56

  • А – место присоединения проводов для утопленного исполнения реле;
  • Б – место присоединения проводов для выступающего исполнения реле;
  • В – крепление реле при выступающем монтаже;
  • Г – разметка панели для утопленного монтажа;
  • Д – крепление реле при утопленном монтаже.
