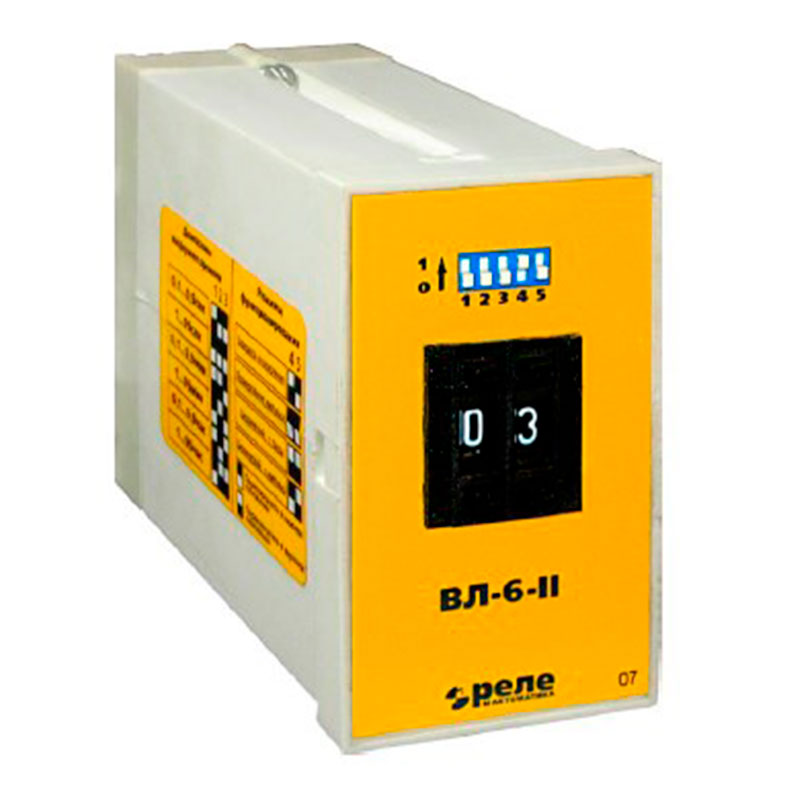

Реле времени ВЛ-6-II, ВЛ-6-III

Голосов: 6
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени ВЛ-6-II, ВЛ-6-III являются многофункциональными устройствами с расширенным диапазоном питающего напряжения (24…220 В). На передней панели устройства помимо двух (для ВЛ-6-II) или трёх (для ВЛ-6- III)  секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства.

Условия эксплуатации

  1. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
  2. Диапазон рабочих температур – от  -20°С до +45°С.
  3. Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц.
  4. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Устройство и работа

Реле времени ВЛ-6-II, ВЛ-6-III являются многофункциональными устройствами с расширенным диапазоном питающего напряжения (24…220 В). На передней панели устройства помимо двух (для ВЛ-6-II) или трёх (для ВЛ-6- III)  секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства.

Характеристики

Параметры Значения
Напряжение питания AC/DC 24В ...220В
Регулируемые диапазоны выдержки
ВЛ-6-II
0,1…9,9с
1…99с
0,1…9,9м
1…99м
0,1…9,9ч
1…99ч
Регулируемые диапазоны выдержки
ВЛ-6-III
0,1…99,9с
1…999с
0,1…99,9м
1…999м
0,1…99,9ч
1…999ч
Класс точности 0,02
Время повторной готовности,с не более 0,08
Макс. потребляемая мощность, не более Вт 3.3
Максимальное напряжение коммутации 245 В
Максимальное ток коммутации 5 А
Диапазон рабочих температур от - 20 до 45°C
Габаритные размеры 44(Ш) x 71(В) x 92(Г) мм
Масса 180 г

Схемы

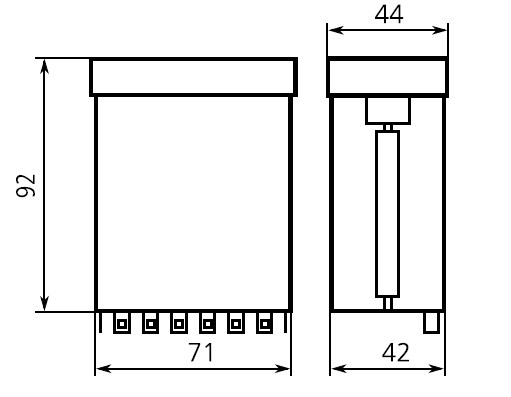

"Схема габаритных размеров реле времени ВЛ-6-II, ВЛ-6-III"

Рис.1 Схема габаритных размеров реле времени ВЛ-6-II, ВЛ-6-III

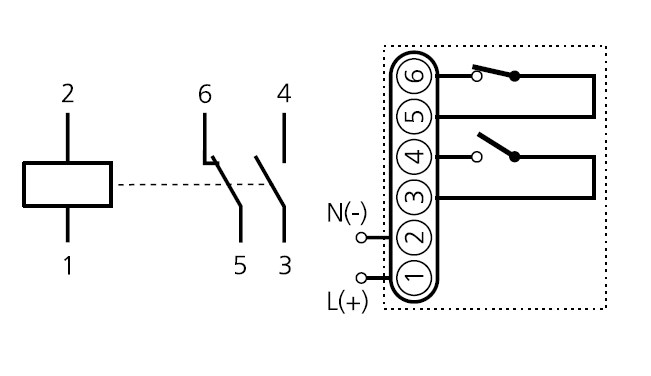

"Схема подключения ВЛ-6-II, ВЛ-6-III"

Рис.2 Схема подключения ВЛ-6-II, ВЛ-6-III
