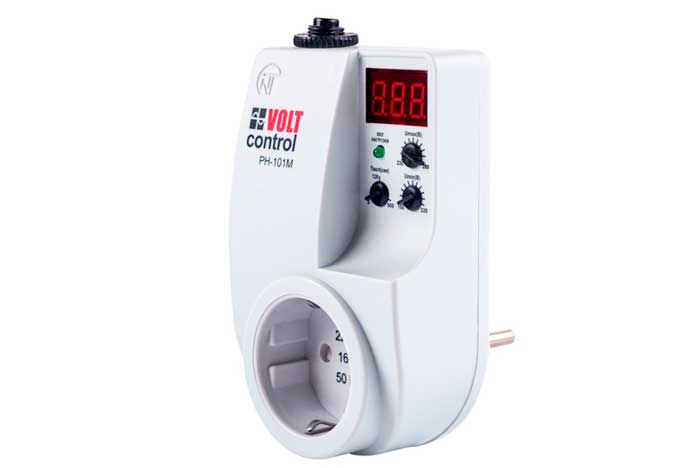

Реле РН-101М

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 3,5 кВт (до 16 А) при не-допустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.

Конструктивное исполнение

В состав реле напряжения входит:

  • встроенный сетевой фильтр, защищающий подключаемую нагрузку от высокочастотных и высоковольтных импульсных помех,
  • встроенный автомат токовой защиты (15А).

Реле РН-101М индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено) и состояние автомата токовой защиты.

Реле напряжения может находиться в следующих состояниях:

  • нормальной работы,
  • аварии по напряжению,
  • аварии по току,
  • выдержки времени АПВ
Технические характеристики
Параметры Значение
Номинальное напряжение, В 220
Частота сети, Гц 47 - 65
Диапазон регулирования:
  • срабатывания по Umin , В
  • срабатывания по Umах , В
  • время автоматического повторного включения (АПВ) , с
160 – 220
230 – 280
5 – 900
Фиксированное время срабатывания по Umах, с 1
Фиксированная задержка отключения по Umin, с 7
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В , с 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umaх 0,12
Максимальный коммутируемый ток (активной нагрузки), А 16
Точность определения порога срабатывания по U, В до 3
Напряжение, при котором сохраняется работоспособность, В 400
Гистерезис (коэффициент возврата по напряжению), В 4
Суммарный ток потребления от сети, мА до 15
Коммутационный ресурс выходных контактов:
  • под нагрузкой 16А, раз
  • под нагрузкой 5А, раз
100 тыс
1 млн
Габаритные размеры, мм 121х70х76
Масса реле напряжения РН-101М , кг 0,170
