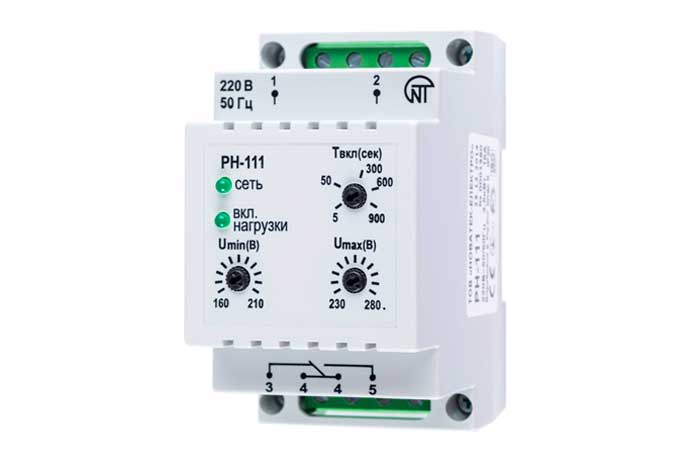

Реле РН-111

Серия:

Реле РН

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле напряжения РН-111 предназначено для отключения бытовой и промышленной 1- фазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети:

при мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки,
при мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем (МП) соответствующей мощности (МП в комплект не входит), в разрыв питания катушки которого включены выходные контакты реле.

Особенности

Светодиоды реле напряжения индицируют:

наличие напряжения в сети;
состояние нагрузки (включена/отключена).

Ручки потенциометров, расположенных на лицевой панели реле РН-111 напряжения, позволяют пользователю установить:

порог срабатывания по максимально допустимому значению напряжения;
порог срабатывания по минимально допустимому значению напряжения;
задержку времени включения нагрузки после восстановления параметров сети.

Технические характеристики
Параметры	Значение
Номинальное напряжение, В	220
Частота сети, Гц	48 - 52
Диапазон регулирования: срабатывания по U_min , В срабатывания по U_mах , В время автоматического повторного включения, с	160 – 210 230 – 280 5 – 900
Фиксированное время срабатывания по U_mах , с	0,5
Фиксированная задержка отключения по U_min , с	12
Фиксированное время срабатывания при снижении напряжения более 30 В от уставки по U_min , с	0,1
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по U_mах , с	0,1
Максимальный коммутируемый ток (активной нагрузки), А	16
Точность определения порога срабатывания по U , В	до 3
Напряжение, при котором сохраняется работоспособность, В	400
Кратковременно допустимое максимальное напряжение, при котором сохраняется работ о способность, В	450
Гистерезис (коэффициент возврата по напряжению), В	5-6
Суммарный ток потребления от сети, мА	до 15
Коммутационный ресурс выходных контактов: под нагрузкой 16А, раз, не менее под нагрузкой 5А, раз, не менее	100 тыс 1 млн.
Габаритные размеры, мм	52х88х65
Масса реле РН-111, кг	0,150
